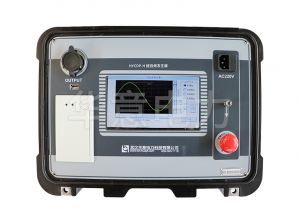

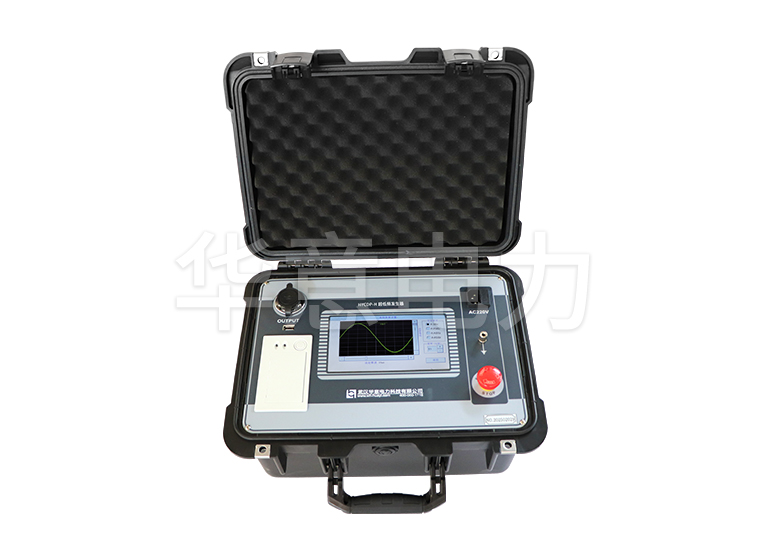

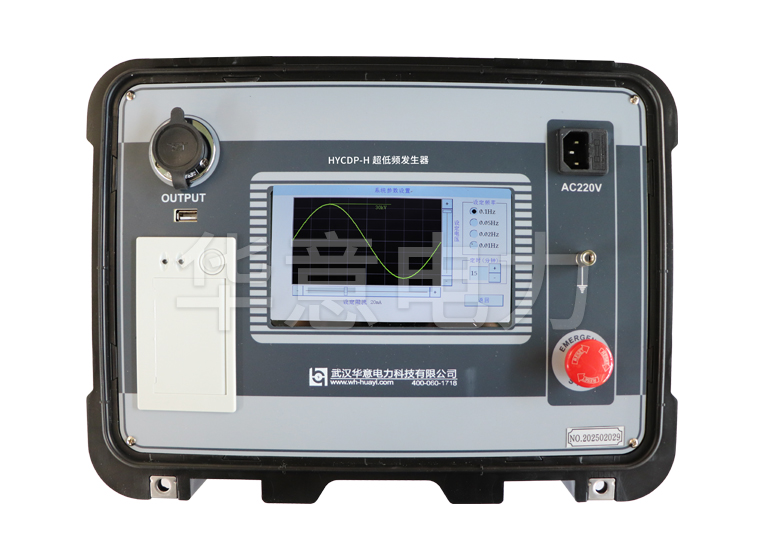

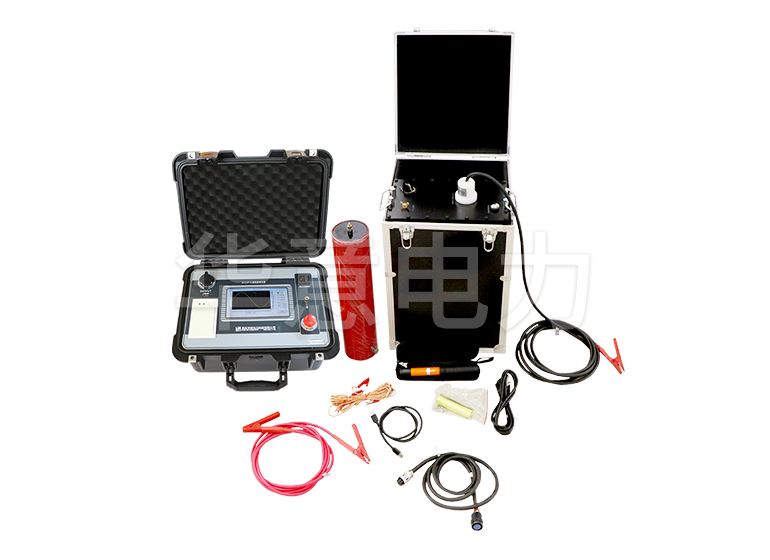

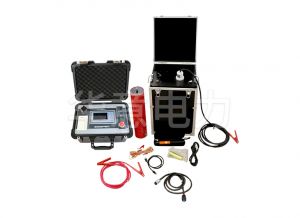

HYCDP-H 超低频发生器

HYCDP-H 超低频发生器

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时,可以代替大容量谐振变压器。

参考标准:DL/T849.4-2004

  • 电流、电压数据均通过高压侧采样获得,数据真实、准确
  • 本系统采用高低压闭环负反馈控制电路,输出无容升效应
  • 高压输出保护电阻设计在升压体内,外面不需另接保护电阻
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

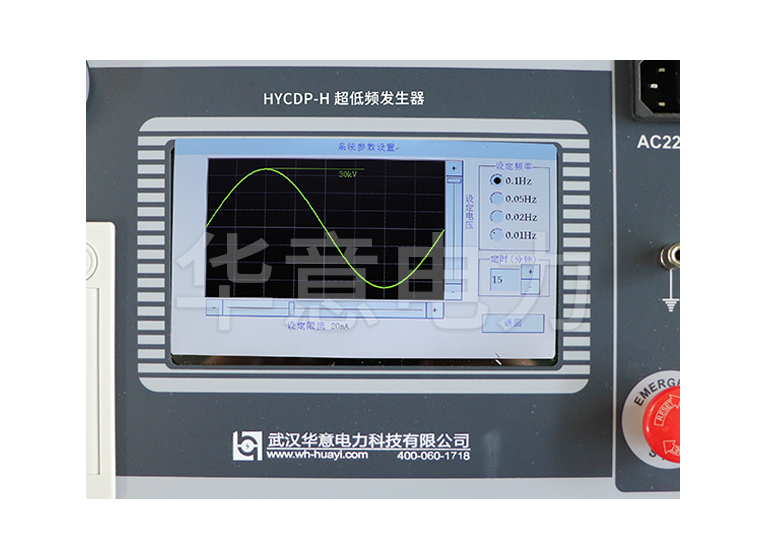

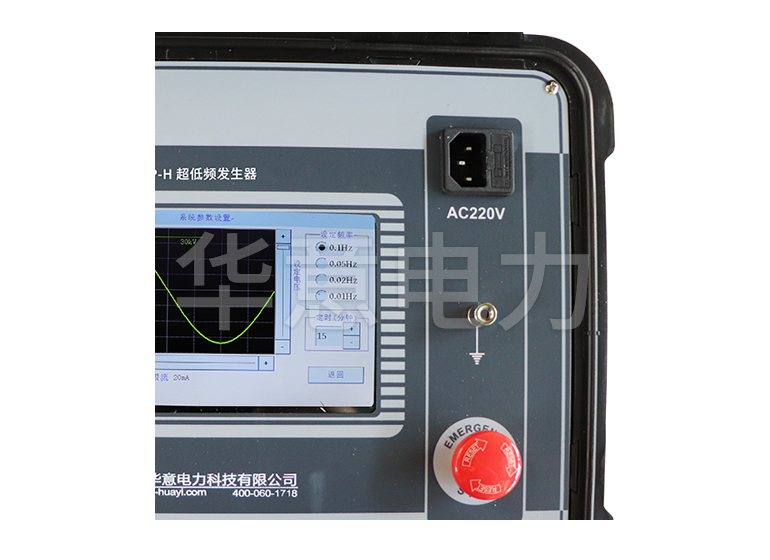

超低频发生器实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时,可以代替大容量谐振变压器。华意电力超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。

超低频高压发生器是进行超低频交流耐压试验的高压测试装置,本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。

从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的效果,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。

产品别称:超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置。

HYCDP-H 超低频发生器技术参数 Technical Parameter

技术参数:

输出频率

0.1Hz、0.05Hz、0.02Hz

测量精度

±(3%满量程+0.5kV)

电压波形失真度

≤5%

使用条件

户内、户外

温度

-10℃∽+40℃

湿度

≤85%RH

电源

交流50 Hz,220V ±5%

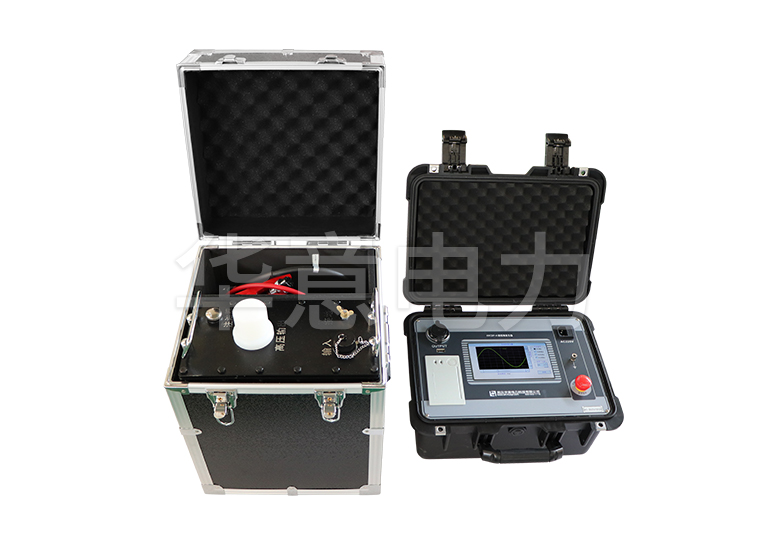

30kV附件清单:

序号
名称数量
1

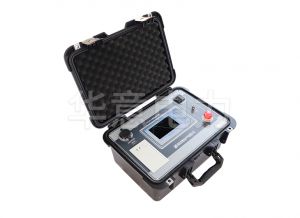

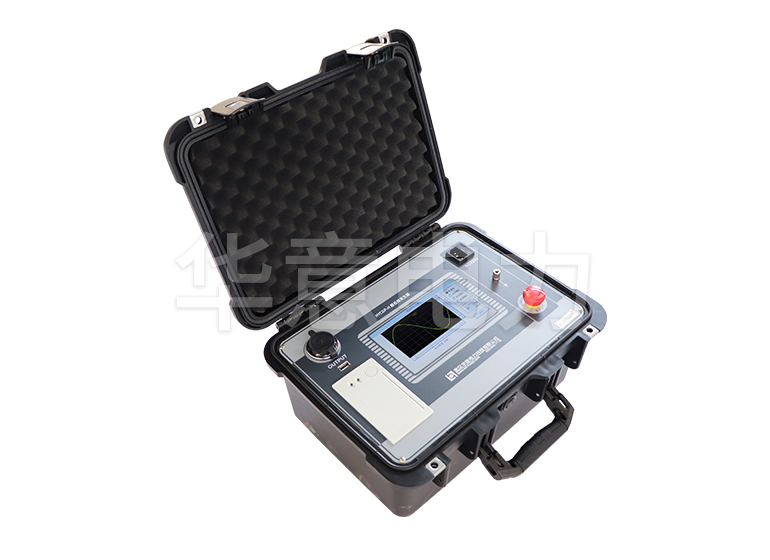

0.1Hz/30kV控制箱

1台
2

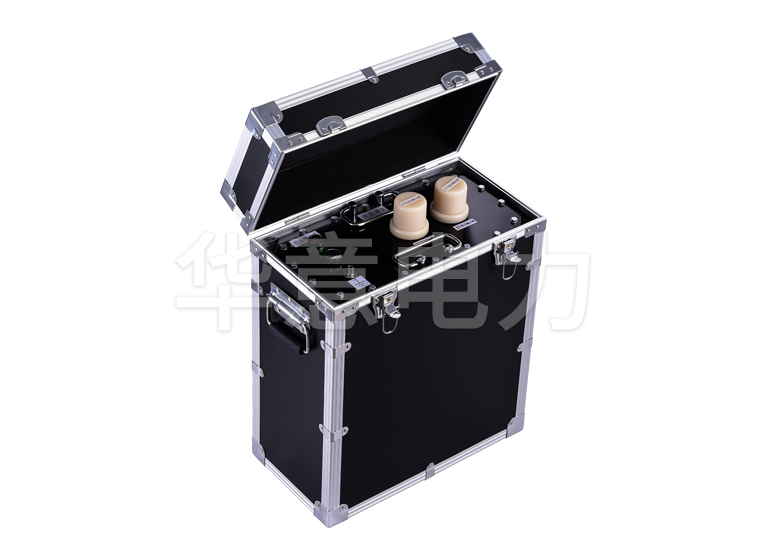

0.1Hz/30kV升压器

1台
3

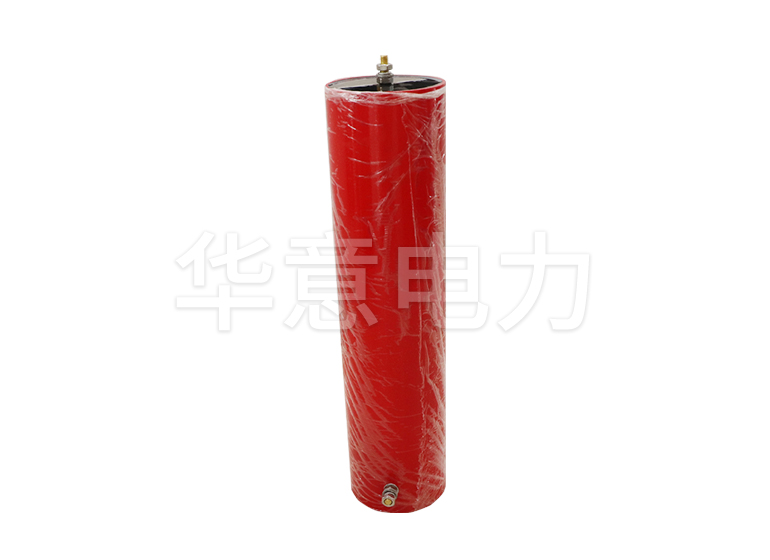

0.1µF/30kV并联电容

1
4

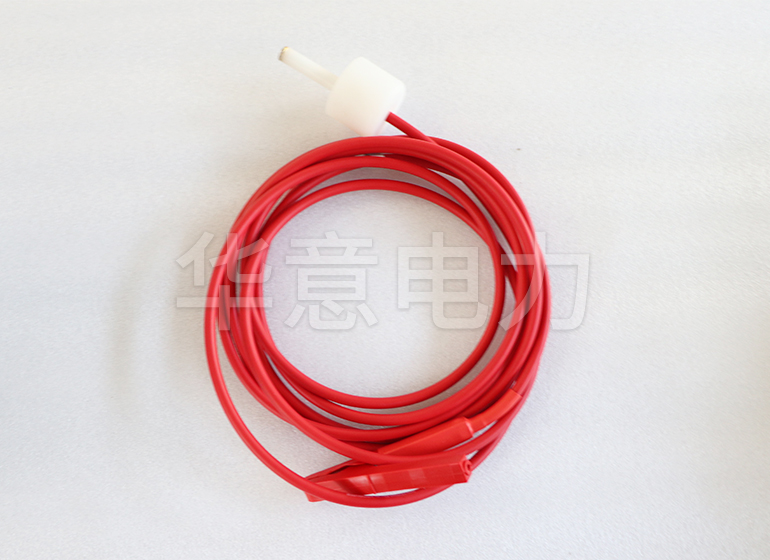

30kV高压输出线

1
5

并联电容高压连接线

1
6

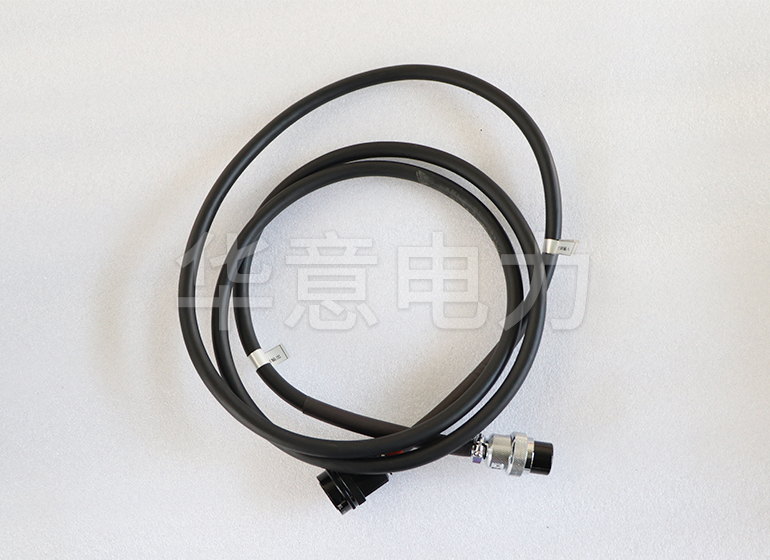

专用控制电缆

1根
7

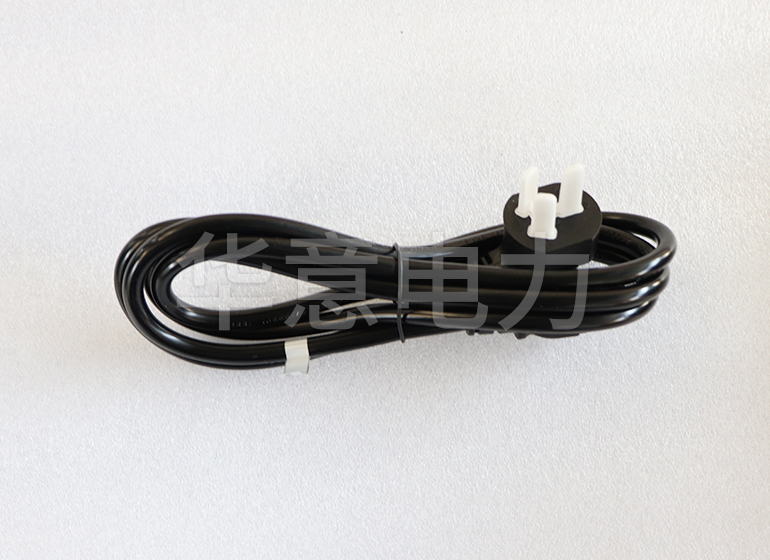

电源线

1根
8

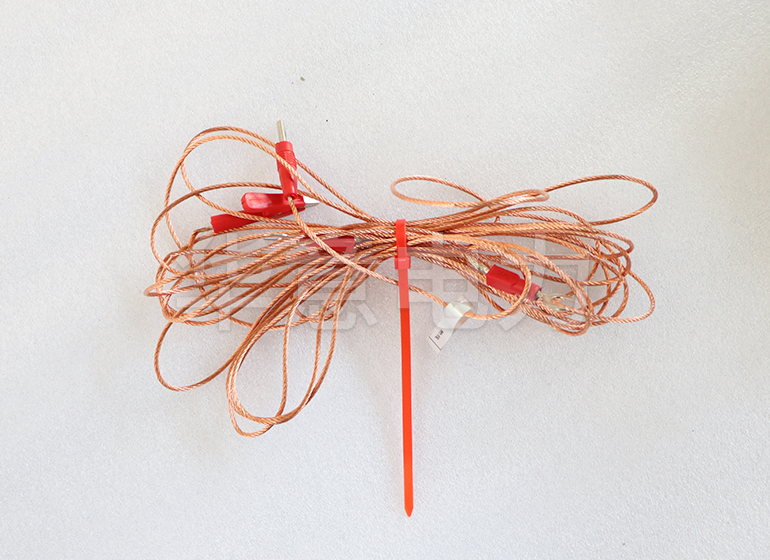

接地线

1套
9

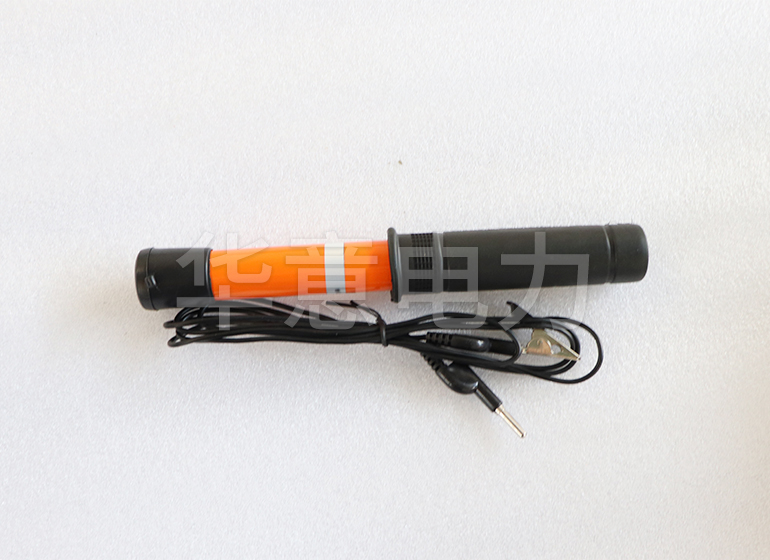

70kV放电棒

1根
10

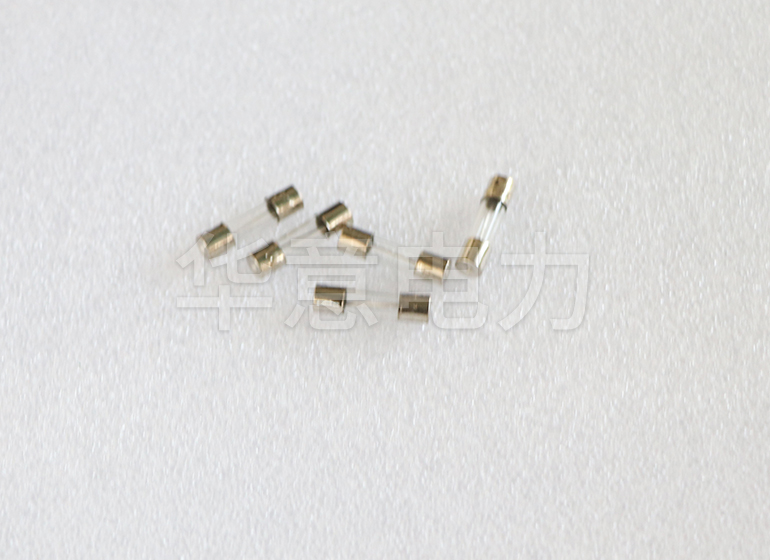

10A电源保险管

10只
11

打印纸

2卷
12

使用说明书

1份
13

合格证

1
14

出厂检验报告

1

50kV附件清单:

序号
名称数量
1

0.1Hz/50kV控制箱

1台
2

0.1Hz/50kV升压器

1台
3

0.1µF/50kV并联电容

1台
4

50kV高压输出线

1根
5

并联电容高压连接线

1根
6

专用控制电缆

1根
7

电源线

1根
8

接地线

1套
9

70kV放电棒

1根
10

20A电源保险管

10只
11

打印纸

1卷
12

使用说明书

1份
13

合格证

1份
14

出厂检验报告

1份

80kV附件清单:

序号
名称数量
1

0.1Hz/80kV控制箱

1台
2

0.1Hz/80kV升压器

2台
3

0.5µF/80kV并联电容

1个
4

30kV高压输出线

1根
5

80kV高压输出线

1根
6

I号和II号升压器高压连接线

1根
7

并联电容高压连接线

1根
8

专用控制电缆

2根
9

电源线

1根
10

接地线

1套
11

140kV放电棒

1根
12

25A电源保险管

10只
13

打印纸

1卷
14

使用说明书

1份
15

合格证

1份
16

出厂检验报告

1份

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYCDP-H 超低频发生器特点优势 Selection Reference

1、超低频高压发生器采用最新的变频技术产生的超低频信号,高压输出功率大;

2、超低频高压发生器体积小、重量轻、携带方便;

3、超低频高压发生器具有电源过流、高压过流、油箱过热等保护功能;

4、设置有输出调频装置,其输出频率可分别调整为0.1、0.05和0.02HZ适应;

5、不同规格型号电缆和电气设备高压试验的需要;

6、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确;

7、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms;

8、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms;

9、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻;

10、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应;
