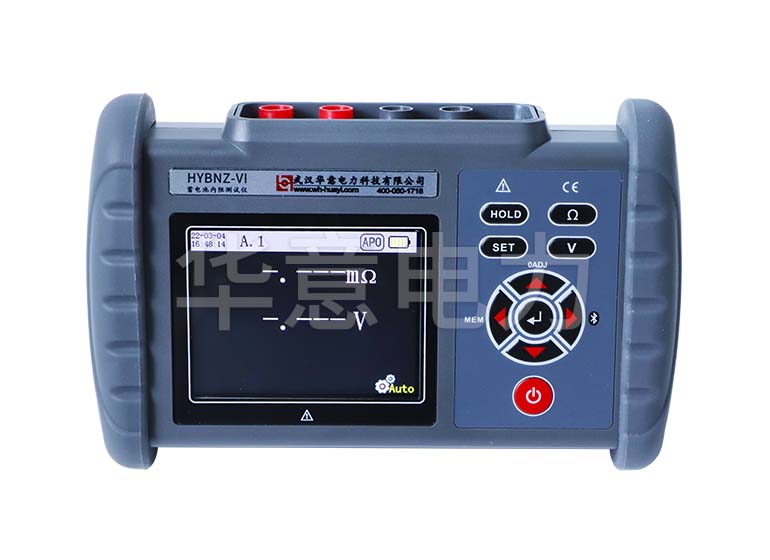

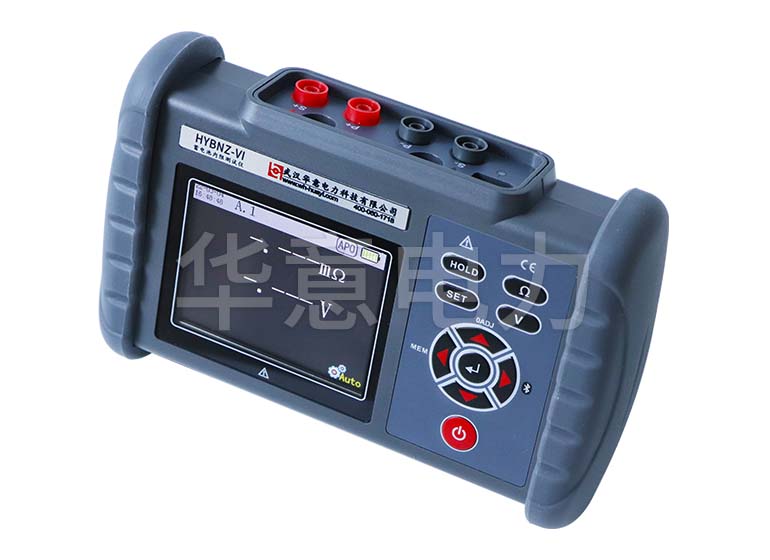

HYBNZ-VI 蓄电池内阻测试仪

是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容 ESR 参数的仪表（仅供参考）。本仪表使用交流 4 端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。

参考标准：

说明书检测报告

具有数据存储、数据查阅、报警功能
设计小巧，重量轻，方便使用者携带及操作
性能稳定、抗干扰强

注：购买本产品的用户可享受免费技术指导、一年质保、终生维护

咨询热线：400-060-1718 在线咨价

在线询价

产品简介
技术参数
特点优势

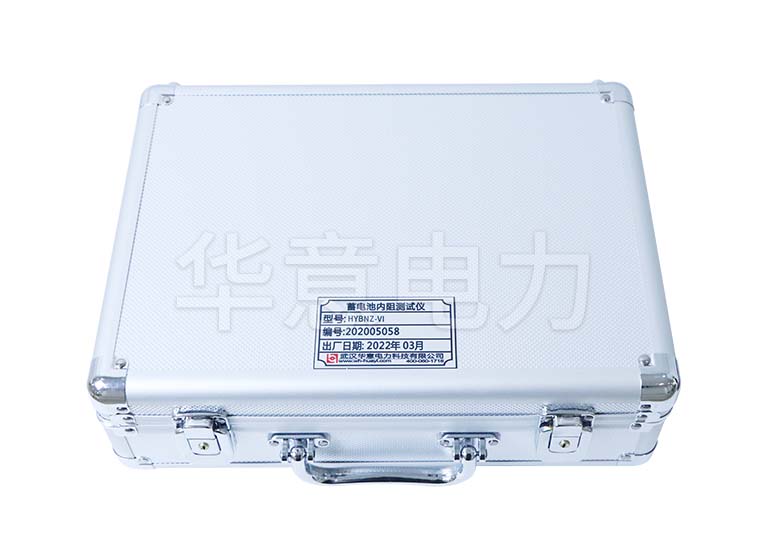

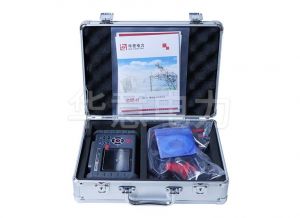

产品图集
产品推荐

本仪器是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容 ESR 参数的仪表（仅供参考）。本仪表使用交流 4 端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器

产品别称：手持式蓄电池测试仪、蓄电池内阻测试仪、蓄电池内阻分析仪

HYBNZ-VI 蓄电池内阻测试仪技术参数 Technical Parameter

量程及精度：

精度保证条件

精度保证期：1 年

校准后精度保证期：1 年

精度保证温湿度范围：23℃±5℃、80%RH 以下

预热时间：不需要

温度特性

使用温度范围内加上测试精度  0.1/℃（18℃~28℃之外）

激励信号精度

测量电流精度：±25%

普通模式：1000Hz ± 5Hz回避噪音频率模式：920Hz~1080Hz 自动变频

（使用多阶降噪技术，有效滤除异频或近同频的噪声干扰）

电阻测量精度：

量程	最大显示	分辨率	测试精度	测量电流
3 mΩ	3.100 mΩ	1 uΩ	±1 % fs. ±20 dgt.	200 mA
30 mΩ	31.00 mΩ	10 uΩ	±0.5 % fs. ±15 dgt	200 mA
300 mΩ	310.0 mΩ	100 uΩ		20 mA
3 Ω	3.100 Ω	1 mΩ		2 mA

电压测量精度：

量程	最大显示	分辨率	测试精度
7 V	±7.100 V	1 mV	±0.2 % fs. ±10 d
70 V	±71.00 V	10 m	±0.2 % fs. ±10 d

温度测量精度：

量程	最大显示	分辨率	测试精度
-10.0℃~60.0℃	60.0℃	0.1℃	±1.0℃

技术规格：

功能	电池内阻测量，电池电压测量，温度测量
回避噪音频率	有，自动变频范围 920Hz~1080Hz
精度保证温度湿度	23℃±5℃，75%rh 以下
电源	DC 3.7V 锂电池
电阻分辨率	1 uΩ
电压分辨率	1 mV
温度分辨率	0.1℃
测量范围	内阻测量：0.000mΩ~3.100 Ω （4 档量程构成）
	电压测量：0.000V~±71.00V （2 档量程构成）
	温度测量：-10.0℃~60.0℃（单量程构成）
最大输入电压	DC 70V（+测量端子与-测量端子之间）、不可输入交流

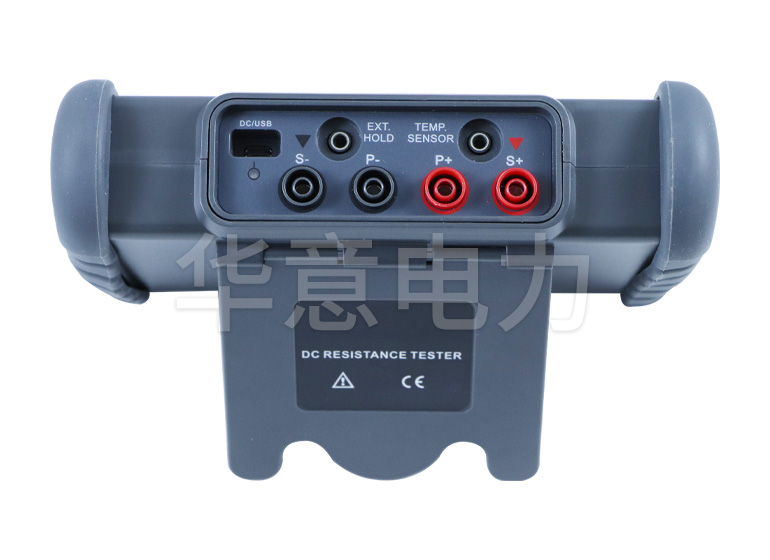

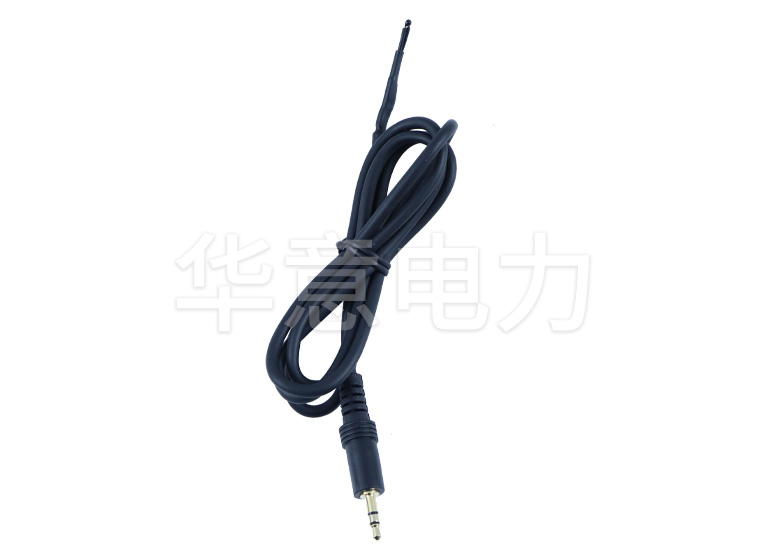

测量方式	内阻测量：1KHz 交流 4 端子测试法、开路端子电压 3V max 测量电流：2.0mA~200mA（不同量程档位不同测量电流）温度测量：NTC 温度传感器（26℃时为 10KΩ） A/D 转换方式：逐次逼近型显示更新频率：5 次/每秒
响应时间	200ms
测量时间	约 2 秒
LCD 尺	70.1mm×52.6mm / 3.5 英寸（320*240 分辨率 16 位真彩屏）
仪表尺寸	长宽高：190mm×121mm×51mm
USB 接口	具有 USB 接口，存储数据可以上传电脑，保存打印
蓝牙连接	有
保持和存储功能	有手动保持与存储、自动保持与存储
测量判定功能	可预设定 PASS、WARNING、FAIL 判定阈值
电池电压	电池电量 5 格显示，电池电压低时提醒及时充电
自动关机	开机无操作，约 15 分钟后自动关机（可在设置中关闭
功耗	300mA MIN / 500mA MAX
质量	仪表：480g (含电池
工作温湿度	-10℃～40℃；80%RH 以下
存放温湿度	-20℃～60℃；70%RH 以下
绝缘电阻	20MΩ以上(电路与外壳之间 500V)
耐压	AC 3700V/RMS(电路与外壳之间)
外部磁场	＜40A/m
外部电场	＜1V/m
适合安规	IEC 61010
