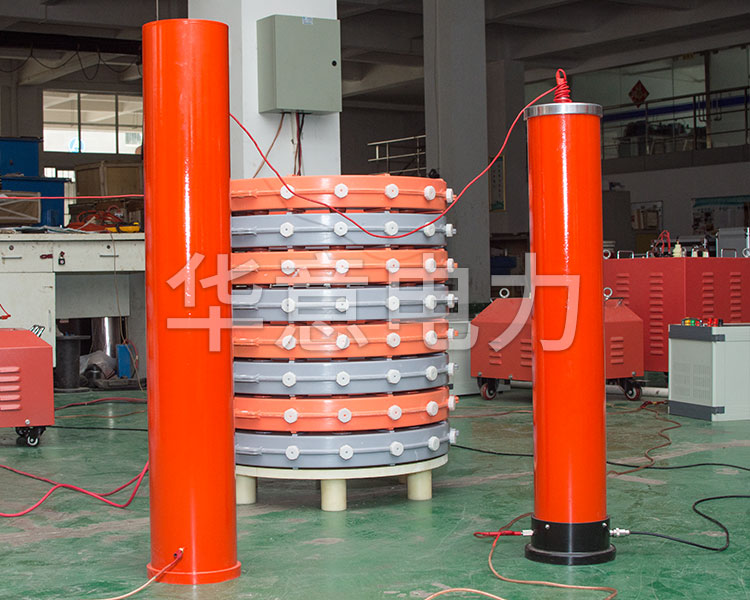

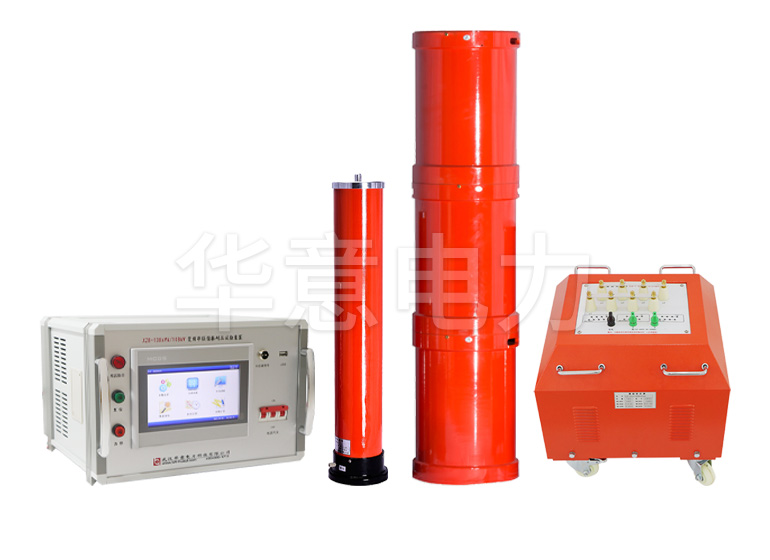

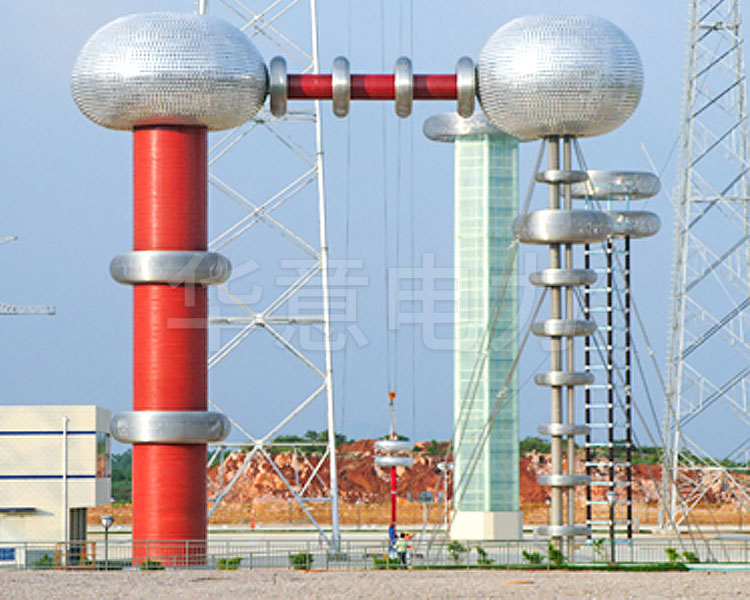

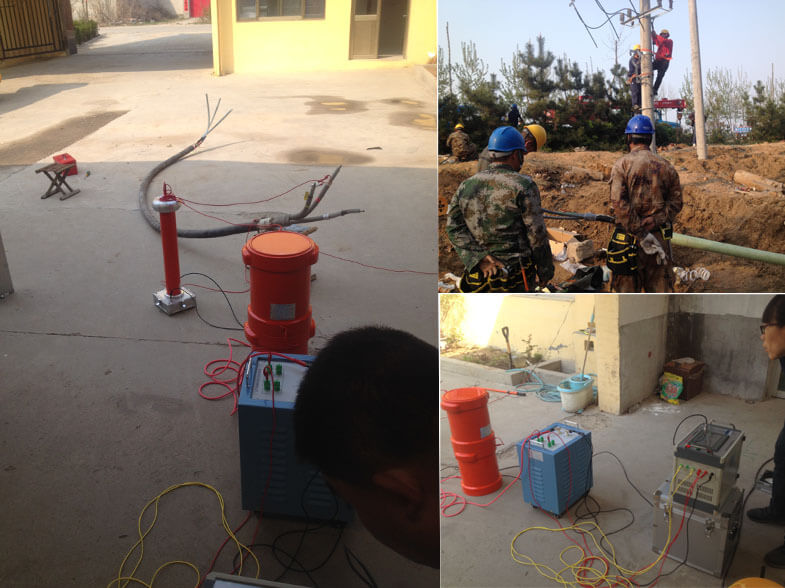

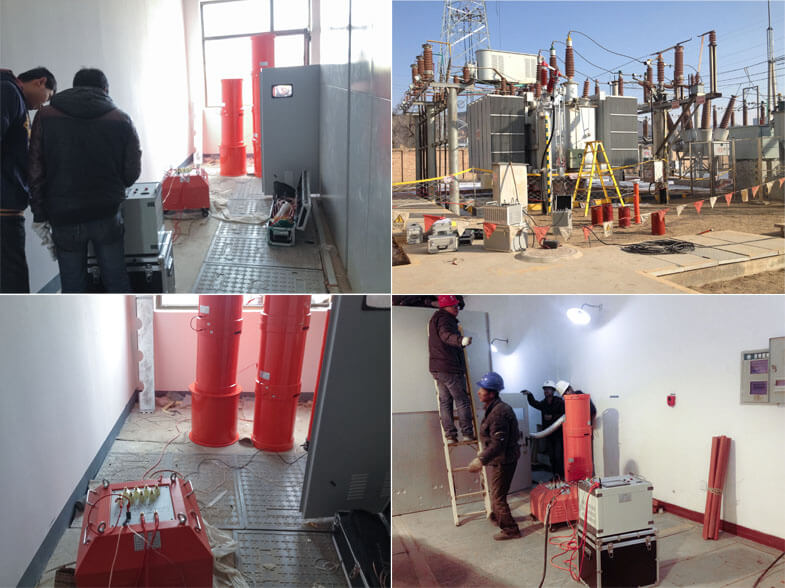

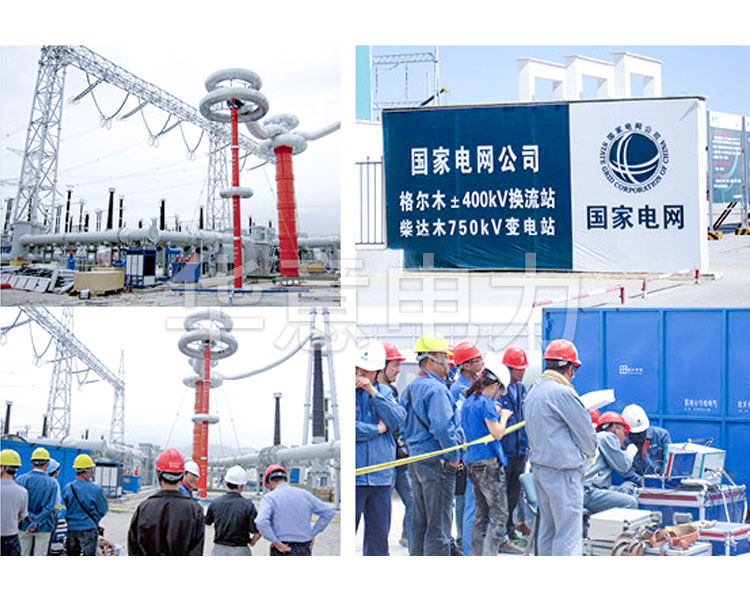

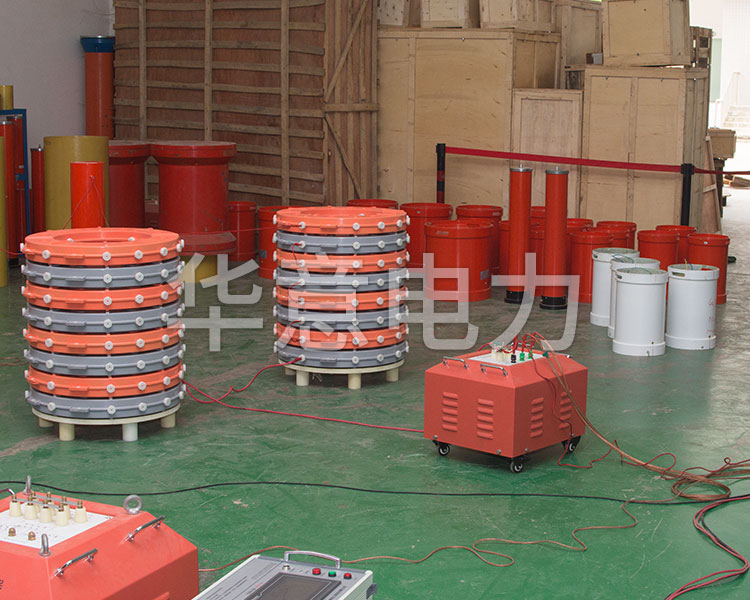

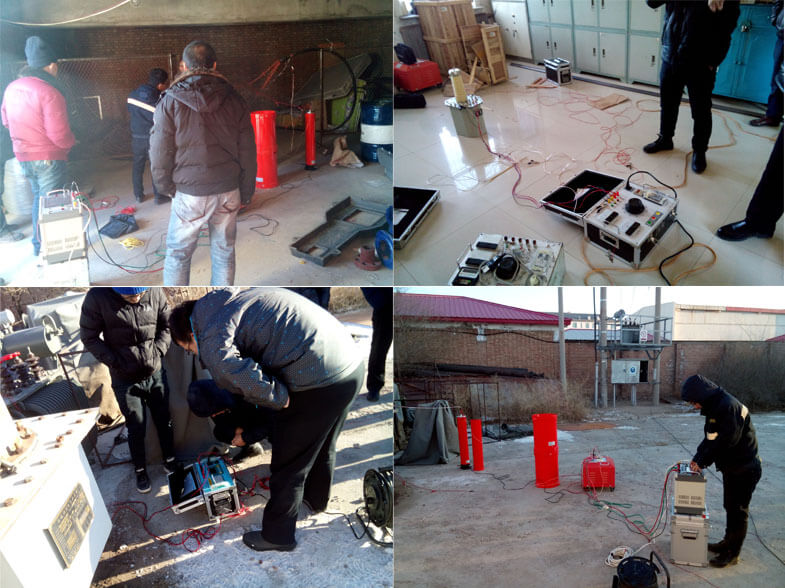

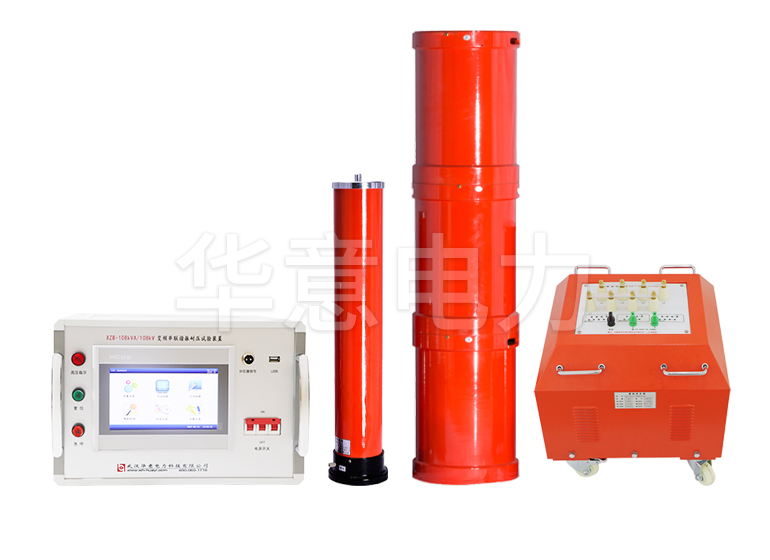

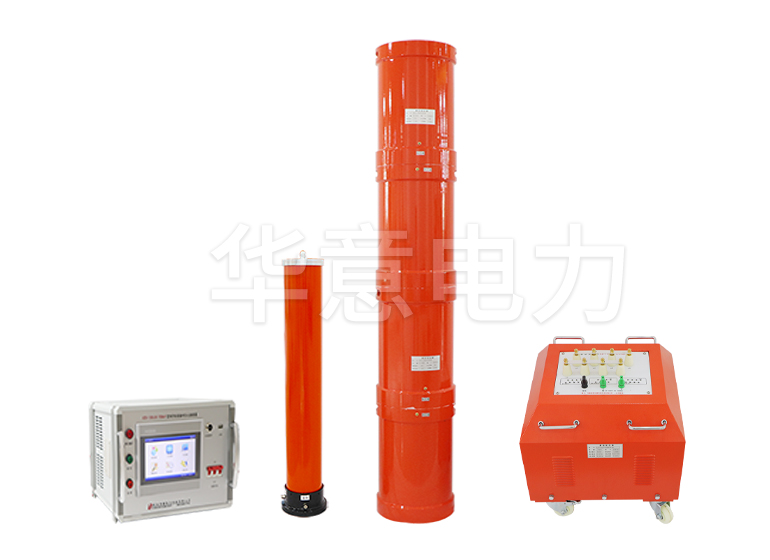

XZB 便携式电缆耐压试验装置 (串联谐振试验装置),采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电 压试验的一种新的方法和潮流, 在国内外已经得到广泛的应用。便携式电缆耐压试验装置由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构 成串联谐振连接方式;分压器并联在被试品上,用于测量被试品 上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激 励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节 变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加 到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

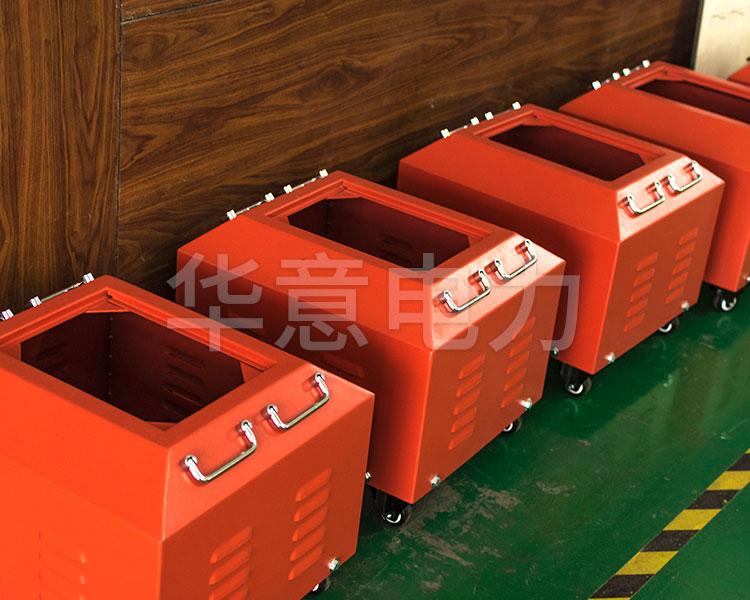

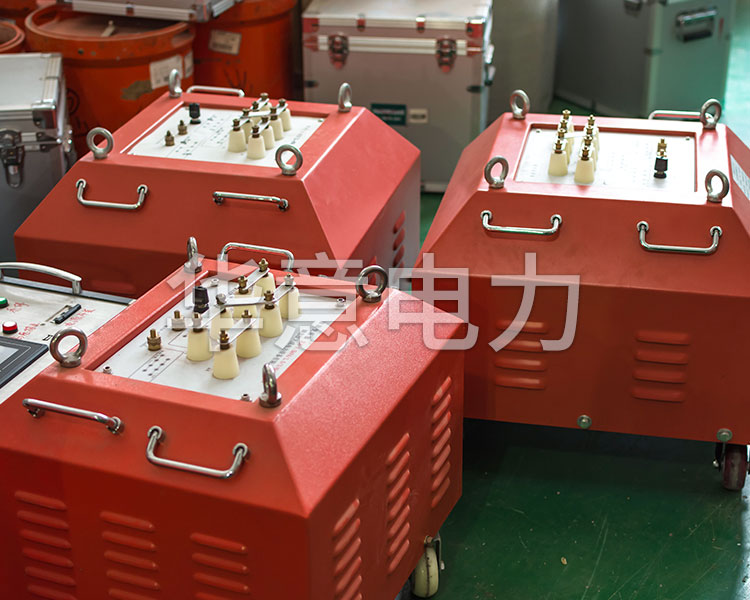

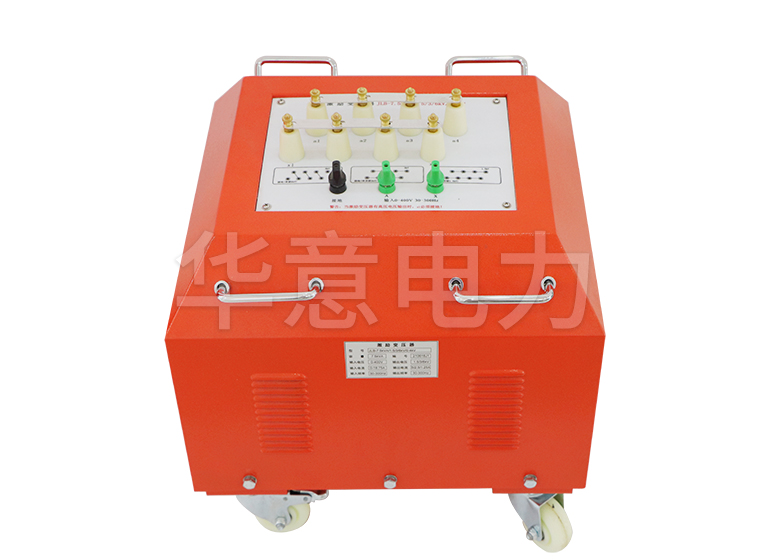

变频串联谐振试验装置激励变压器是将变频电源输出的电压升压,同时隔离高压和低压。

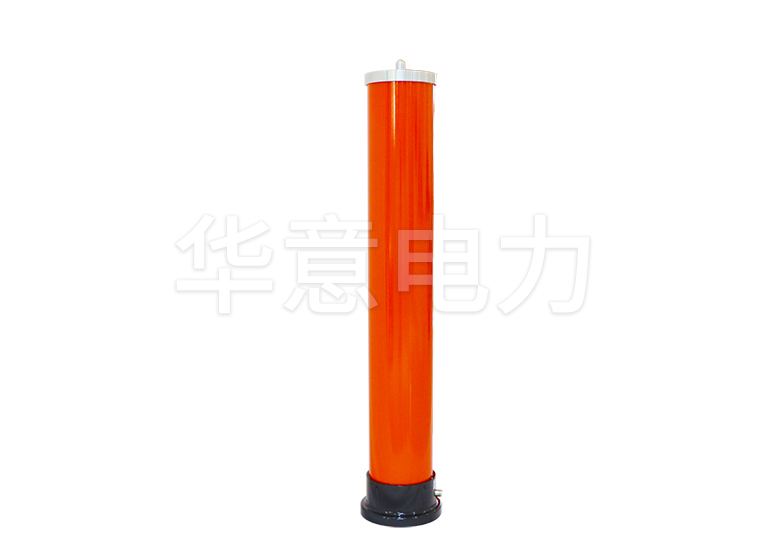

变频串联谐振试验装置分压器是测量调节器上的高压电压值和低压。

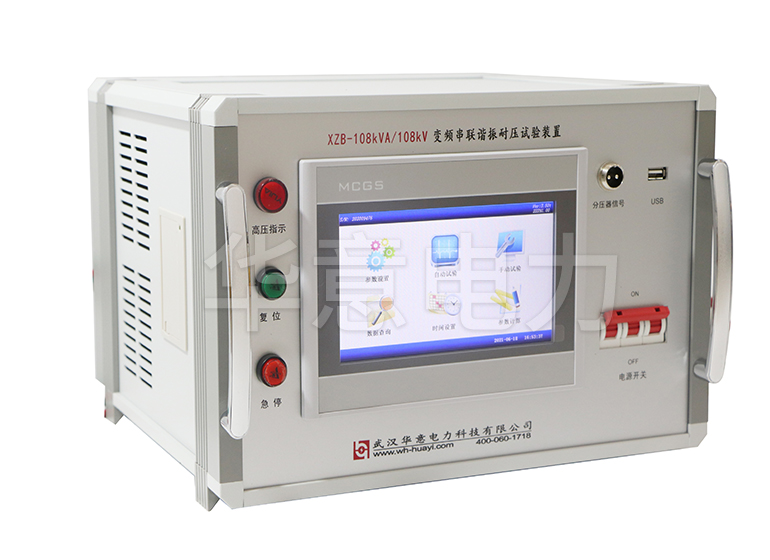

变频串联谐振试验装置变频电源采用220V单相电源或380V单电源,方便现场取电。

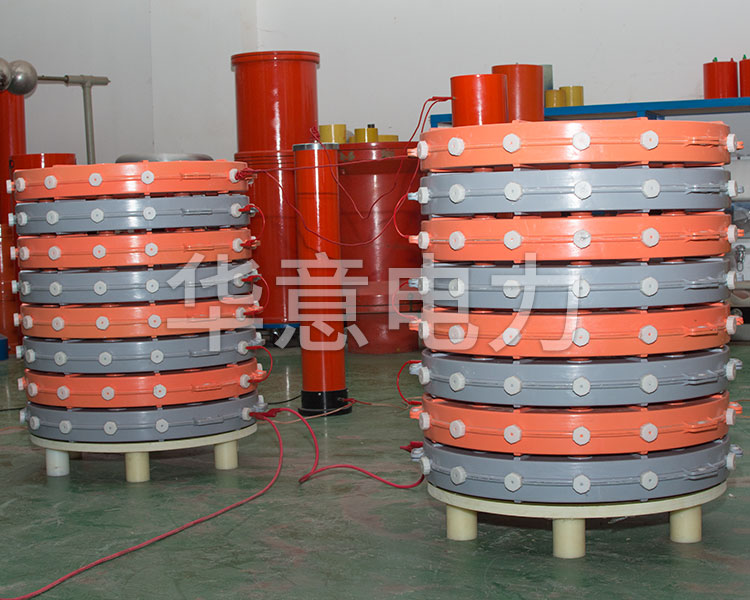

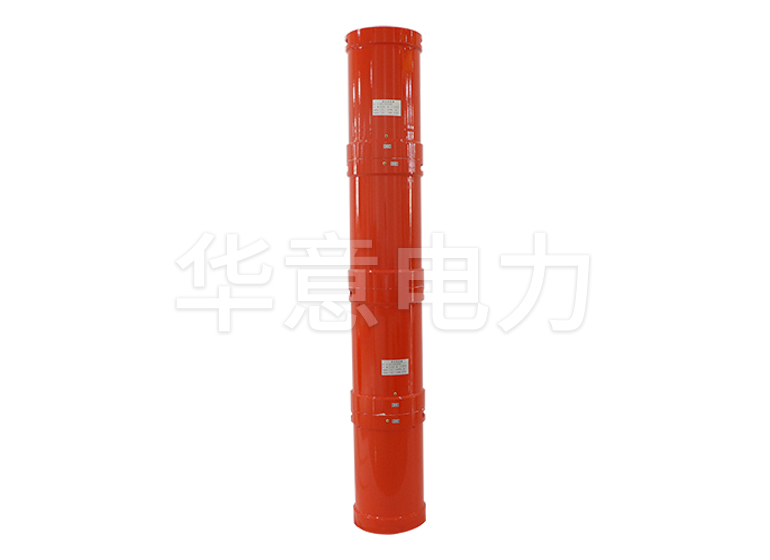

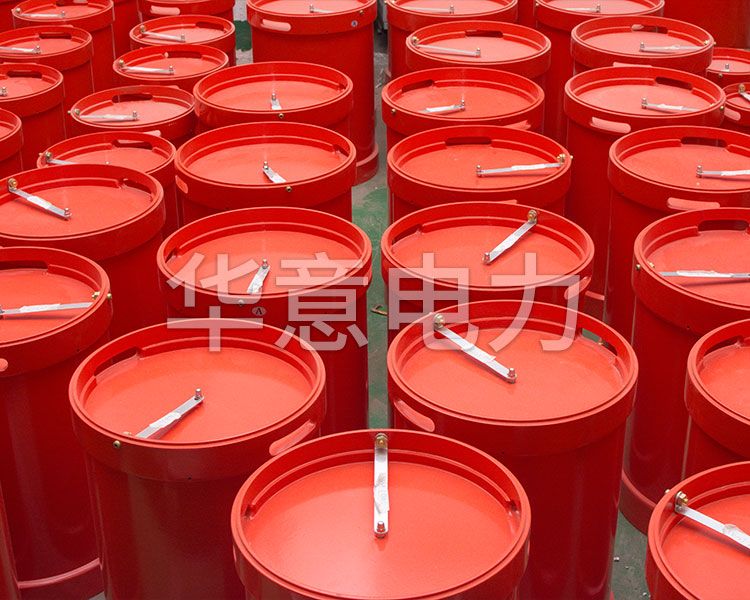

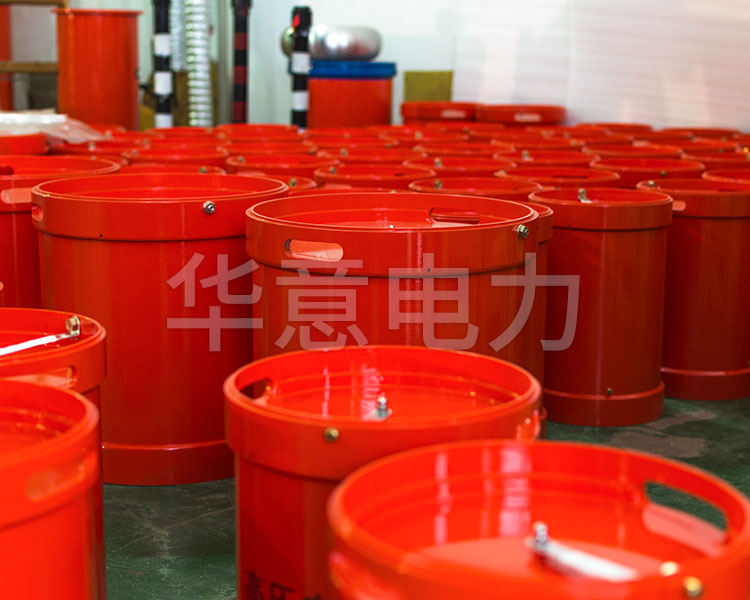

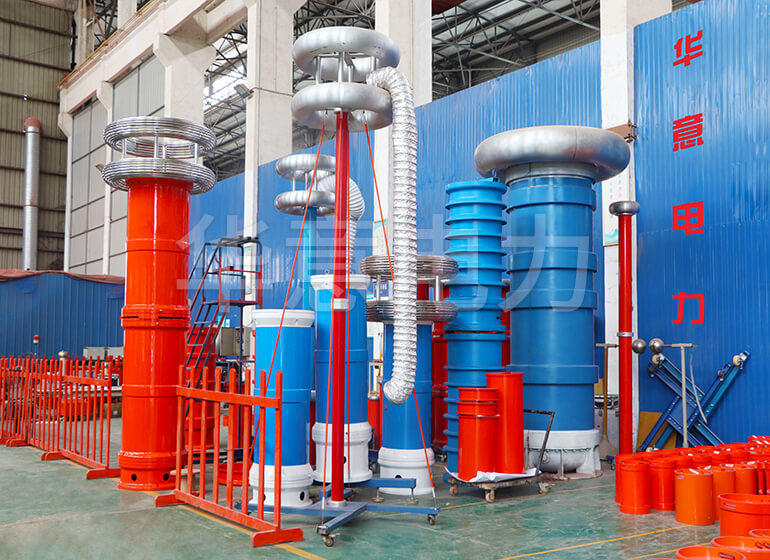

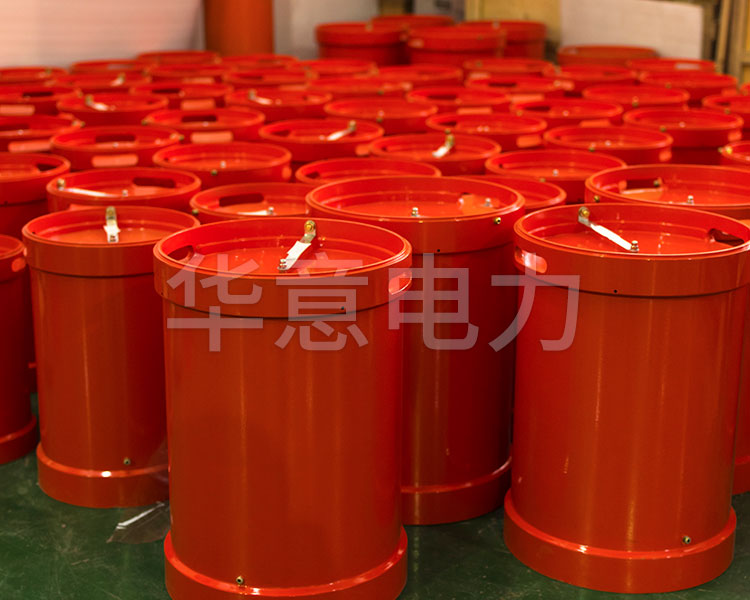

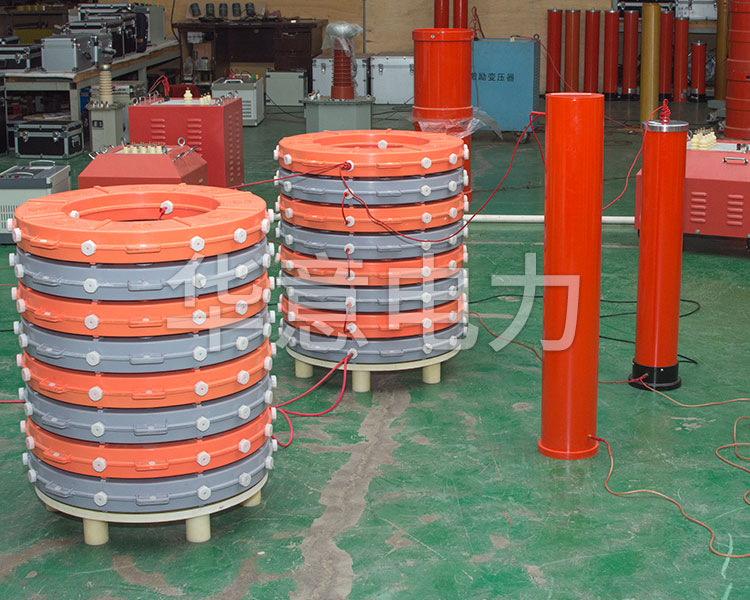

变频串联谐振试验装置高压电抗器主要是与容性试品发生串联谐振。
