HYFA-103 互感器伏安特性综合测试仪

HYFA-103 互感器伏安特性综合测试仪

是继电保护和高压绝缘专业的专门检测仪器。试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

参考标准:JJF1021-2007,JB-T5356-2002

  • 支持U盘转存试验数据
  • 仪器自动化程度高,自动完成设定试验,并给出试验结果和曲线
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

本产品是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

仪器采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便,一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果;自带U盘转存功能,结合上位机软件,生成完备的测试报告,数据管理简便高效,减轻测试人员工作负担;仪器自带微型打印机,可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

主要测试功能:

CT

PT

伏安特性(励磁特性)曲线

伏安特性(励磁特性)曲线

自动给出拐点值

自动给出拐点值

自动给出5%和10%的误差曲线

变比测量

变比测量

极性判断

极性判断

交流耐压测试

一次通流测试

铁心退磁

交流耐压测试

铁心退磁

HYFA-103 互感器伏安特性综合测试仪技术参数 Technical Parameter

项    目

参    数

工作电源

AC220V±10% 、50Hz

设备输出

0~1200V(电流最大设置20A)

大电流输出

0~600A

励磁测量精度

≤0.5%(0.3%*读数+0.2%*量程)

CT变比测量

范围

≤3000A/1A(15000A/5A)

精度

≤0.5%

PT变比测量

范围

≤500KV

精度

≤0.5%

工作环境

温度:-10℃ ~ 40℃,湿度:≤90%

尺寸、重量尺寸:410mm × 260mm × 340mm ,  重量:≤25Kg

附件清单:

序号名称数量
1仪器主机1台
2

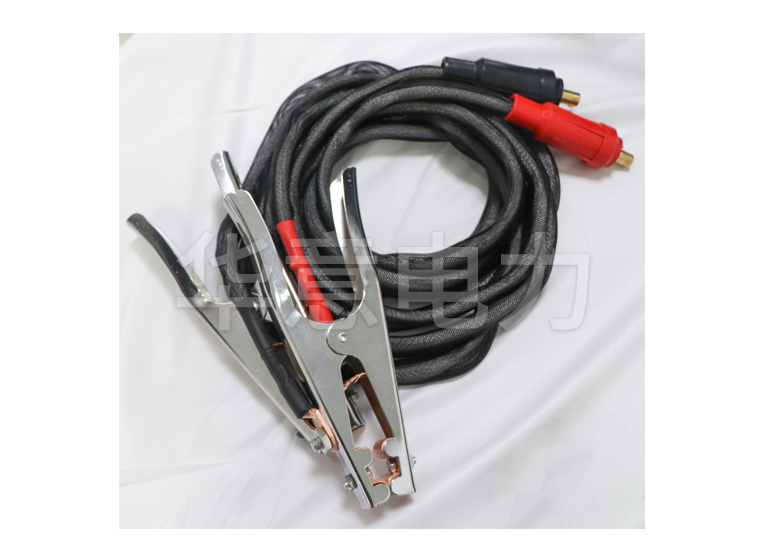

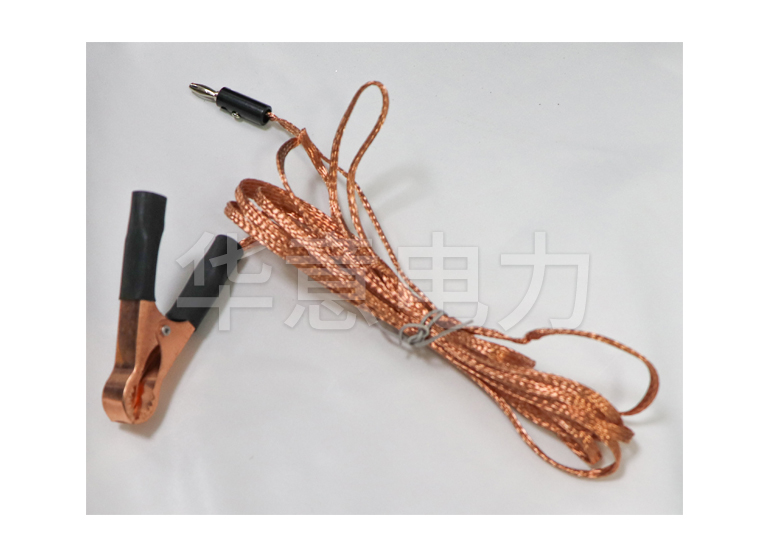

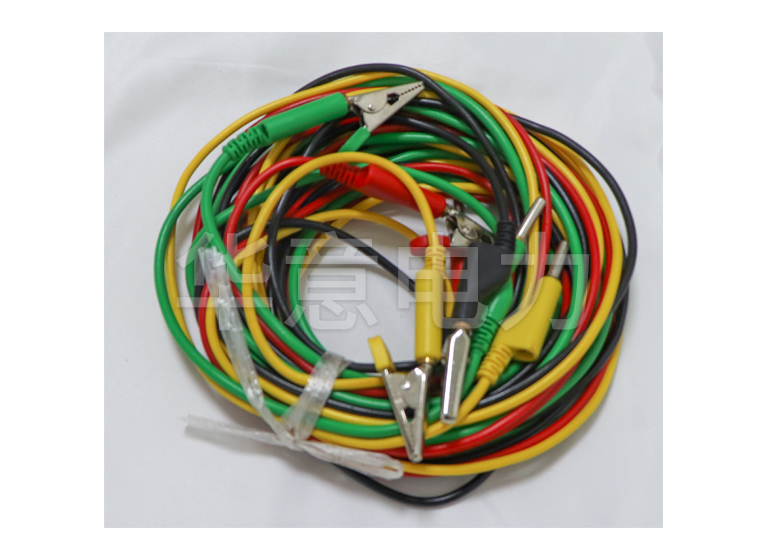

测试线

1根

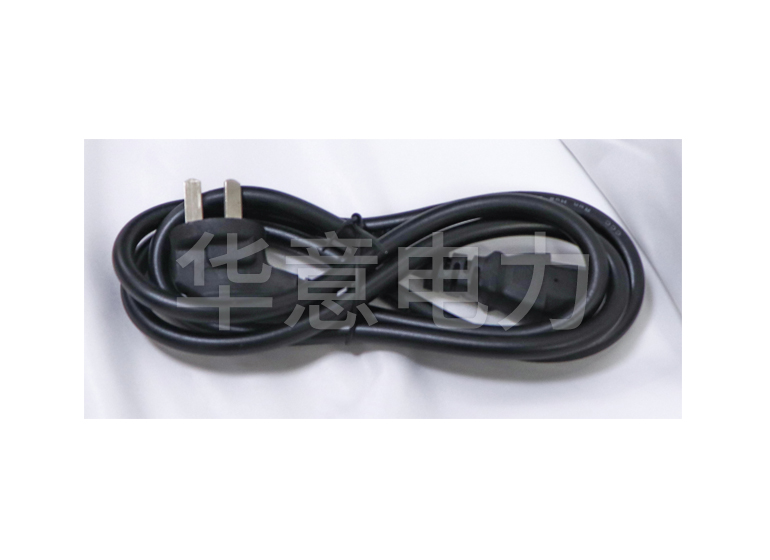

3电源线1根
4打印纸1卷
5保险管2个
6U盘1个
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYFA-103 互感器伏安特性综合测试仪特点优势 Selection Reference

1、支持检测CT和PT;

2、满足 GB1207、GB1208等规程要求;

3、无需外接其它辅助设备,单机即可完成所有检测项目;

4、自带微型快速打印机、可直接现场打印测试结果;

5、采用智能控制器,操作简单;

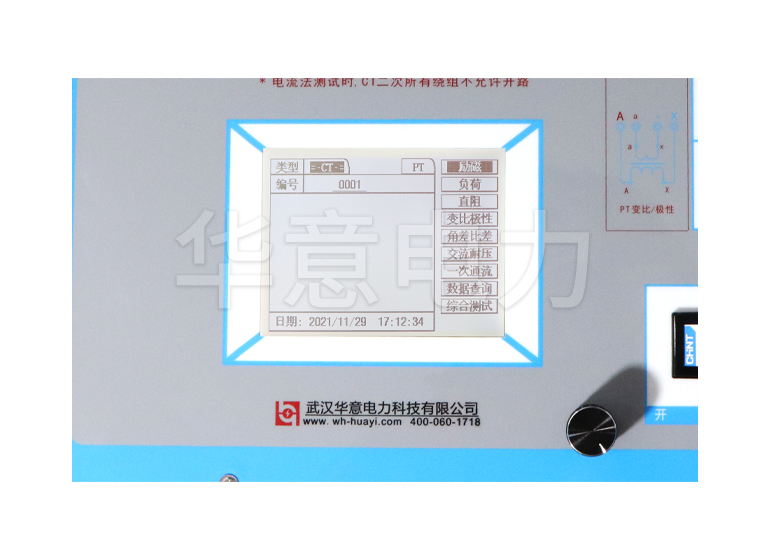

6、大屏幕液晶,图形化显示接口;

7、按规程自动给出CT/PT(励磁)拐点值;

8、自动给出5%和10%误差曲线;

9、可保存3000组测试资料,掉电后不丢失;

10、支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告;

11、小巧轻便≤22Kg,非常利于现场测试;

HYFA-103 互感器伏安特性综合测试仪产品视频Product Video

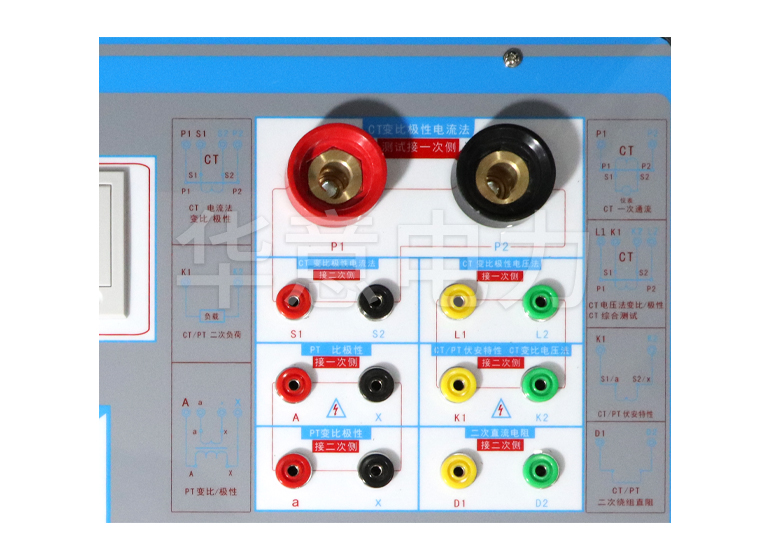

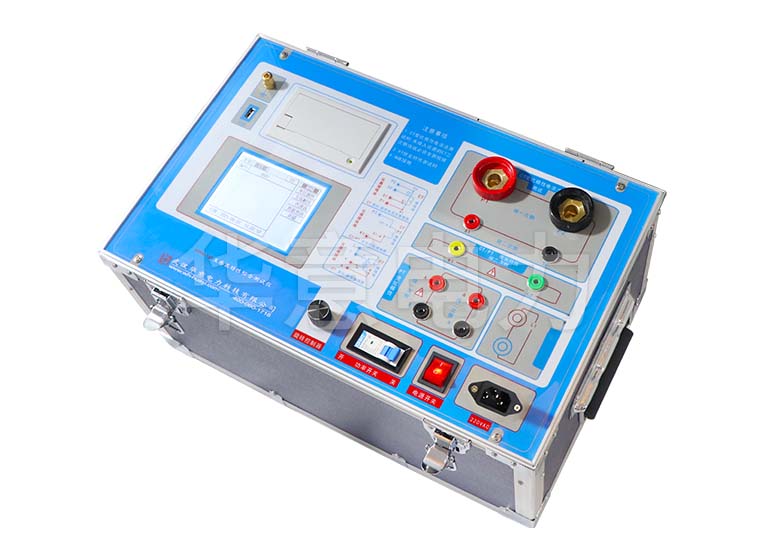

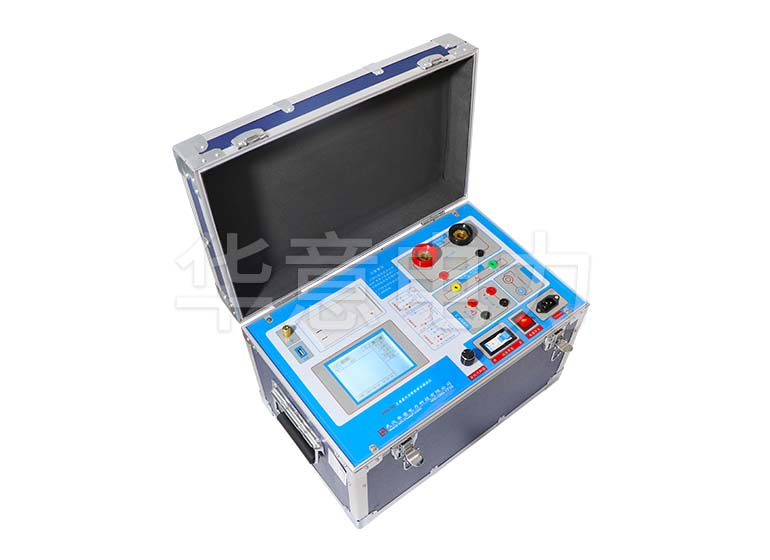

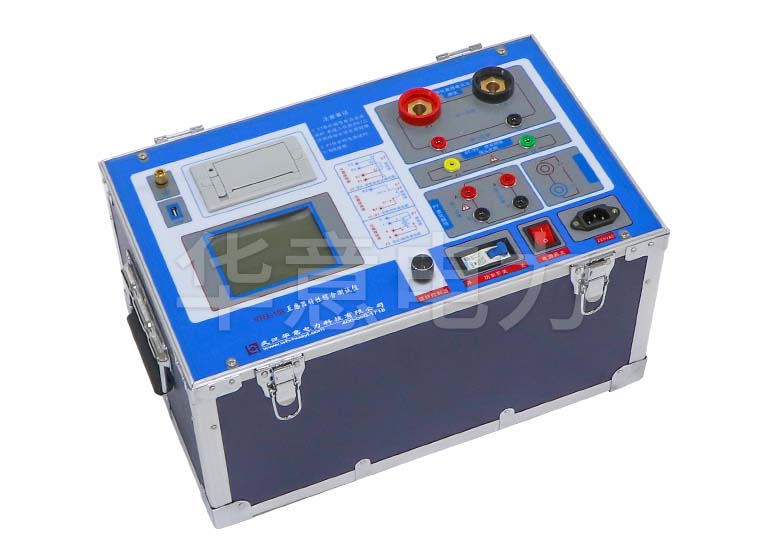

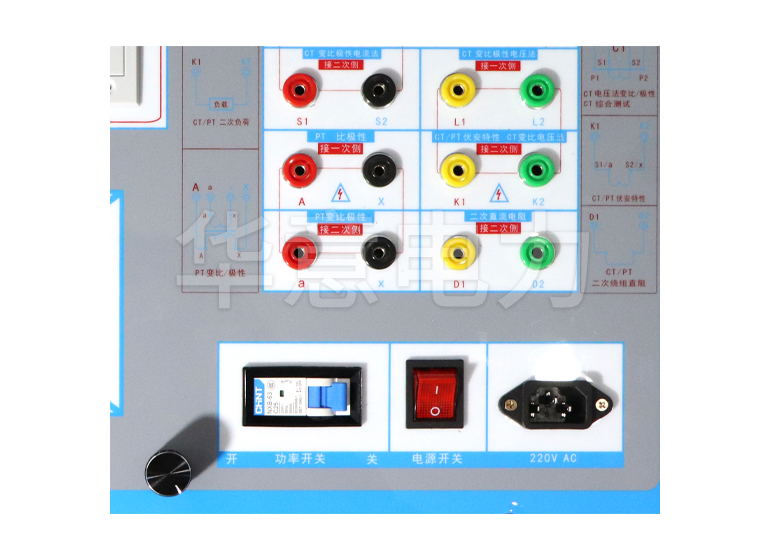

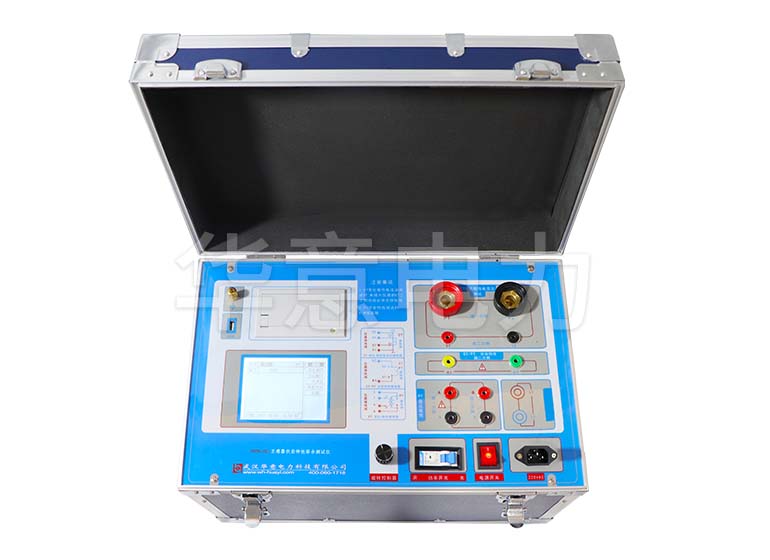

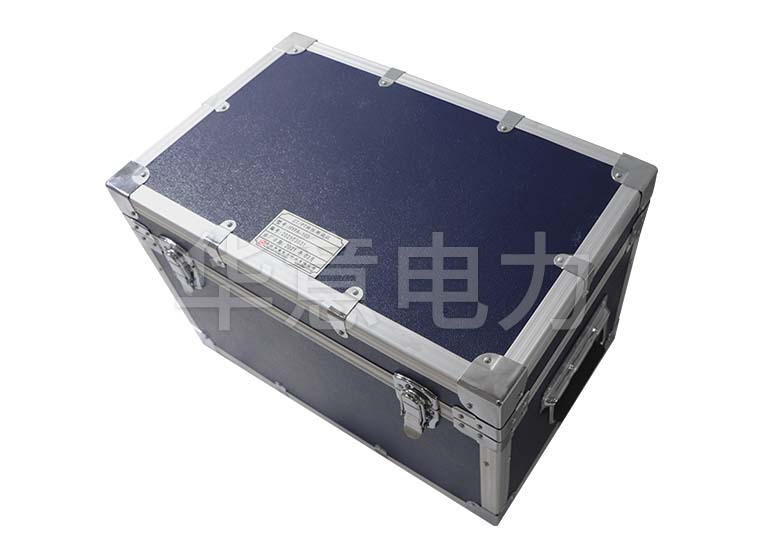

HYFA-103 互感器伏安特性综合测试仪产品图集 Product Atlas
HYFA-103 互感器伏安特性综合测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HYFA-103 互感器伏安特性综合测试仪检定证书
  • 专利证书
    HYFA-103 互感器伏安特性综合测试仪专利证书
  • 质量管理
    HYFA-103 互感器伏安特性综合测试仪质量管理
  • 环境管理
    HYFA-103 互感器伏安特性综合测试仪环境管理
