回路电阻测试仪故障原因及解决方案

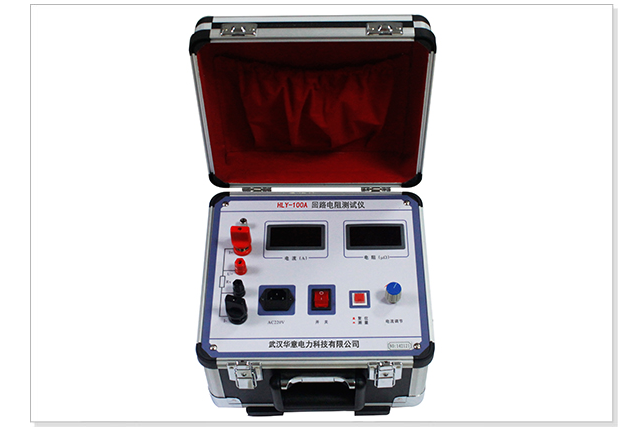

回路电阻测试仪又称接触回路电阻测试仪，英文名称：Loop Resistance Tester。回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。

    1.现象：回路电阻测试仪接入220V交流电源，风机无运转声，且按一下“测试开关"，电流表、微欧表无显示。

    原因：220V交流电源不通，保险管未装或熔断。

    排除方法：检查并排除。(100A仪器保险不小于6A再次熔断与厂方联系解决。(千万不可接入直流或380V交流电源)

    2.现象：按一下“测试开关"，电流表显示无电流，微欧表最高位显示“1"。

    原因：100A电流回路没有接好。被试开关没有合上。

    排除方法：检查测试线、重接、重夹。合上开关。

    3.现象:测试电流正常，微欧值最高位显示"1"

    原因:电压夹位置错误。被测回路电阻值超过2000□□。电压信号线断线或未接通。

    排除方法:处理电压信号回路，夹对、夹好电压夹。超量程时：可用万用表测P1、P2电压值，电阻值=电压值/电流值。

    4.现象:输出电流数十倍，不到100A。

    原因:电源电压太低，电源线内阻大或接触不良，有直流输出时压降太大，达不到190V。C1、C2接线柱松动。被测回路及测试线夹接触不好。

    排除方法:使用合格电源，有用太长太细的电源线，处理被测回路，消除接触不良。扭C1、C2、P1、P2接线柱时用力要适当。(测试电流在于30A测试值可信)

    5.现象:测试电流正常，微欧值显示异常且不重复。

    原因: 电压信号回路接触不良，时通时断。被测电阻本身接触不好，阻值变化。

    排除方法:保证接触良好可靠。检查并排除。

    6.现象: 测试电流正常，微欧表显示负值。

    原因:电压夹错位，正负接反。

    排除方法:纠正，应为：P1+、P2。

    7.现象:校验测试时，有时显示值波动大。

    原因:校验测试时测试线呈电感线圈状未散开。

    排除方法:拉开拉散测试线，减小其电感互感量。
