1.1概述

DN-H单相电能表现场校验仪用于各类单相电能表现场准确度校验,也可用于工频交流电参数的测量。

1.3 用途与功能

   1. 自动/手动校验感应式单相电能表。
   2. 自动/手动校验电子式单相电能表。
   3. 测量工频电压有效值（5-220Vrms）。
   4. 测量工频电流有效值（10mA-100Arms）。
   5. 测量上述电压/电流下的有功功率、电压/电流相位角、频率等参数。
   6. 自动记录测量数据，可保存999组有效测量数据。

1.2 产品特性

1．钳型电流互感器与标准电能表合二为一的设计，触摸式彩色液晶显示，丰富流畅的人机界面，智能化电源管理，高效节能，一节5号锂电池可供连续工作10小时以上。    2. 极宽的电压、电流测量范围，电压： 5－220V，电流：0.01-100A。    3. 测量参数一屏显示，操作便捷。    4. 钳表一体设计，携带方便，抗干扰能力增加。    5. 采用16位高精度AD转换器和32位高速微处理器，确保仪器的先进性。    6. 自动记录测量数据可保存多达999组有效测量校验数据。    7. 配套全新的微型无线多功能光电采样器。

1.4 技术性能指标

（1）测量范围

电压：5—220V（r.m.s）

电流：5mA—100A（r.m.s）

相位角:0—359.99o

频率：45－65Hz

（2）测量准确度

电压：5—220V（r.m.s）

电流：5mA—100A（r.m.s）

相位角:0—359.99o

频率：45－65Hz

电压、电流：优于0.2%

相位角：优于0.05 o

频率：优于0.005 Hz

有功功率：优于0.5%

有功电能：优于0.5%

（3）工作/存储环境

工作温/湿度：-10℃—+55℃/5%－85%RH

贮存温/湿度：-25℃－+70℃/5%-95% RH

（4）外形尺寸

215㎜（长）×60㎜（宽）×30㎜（厚）

电流钳开口/孔径：20㎜/φ16㎜

（5）重量

主机：0.25kg

附件及便携包：0.3kg

（6）电池规格

AA型 锂离子可充电电池，容量为750mAh

（7）连续工作时间：10小时

1.5 构造与原理

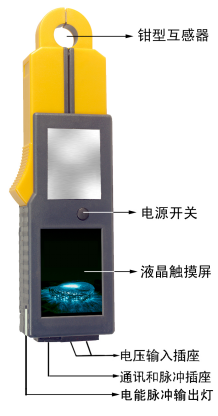

DN-H单相电能表现场校验仪一体化设计，钳形电流互感器，电压测量回路，数据转换与处理，显示与操作界面等集成于一体，极大地提高了使用的便利性。
   电流测量回路采用了以精密电磁合金为铁芯的钳形电流互感器形式。测量电流时无需断开被测回路，直接将电流钳夹住被测导线即可。钳形电流互感器的二次线圈感应出电流信号，经电路放大/电平变换送至模拟/数字转换入口。
   电压测量回路采用的是精密电阻分压器，电压信号经分压与电平变换送到模拟/数字转换入口。
   DN-H现场校验仪的数据处理与控制核心采用了高度集成的单片数字信号处理器。实现对电流/电压信号的模-数转换交流采样数据处理，各种工频交流参数的计算，数据显示与人机界面扫描。仪器测试数据保存在大容量的闪存芯片中，可存999组记录。数据可在仪器关机或没有电池的状态下保存10年以上。
   DN-H现场校验仪的人机界面（显示与操作界面）为一块带触摸感应的彩色液晶显示器，显示器的像素为320×240点，色彩为26万种。液晶屏幕的表面设有触摸感应层，用手指尖或触笔点击各处，会产生各种不同的位置信息，配合各级菜单的按键提示，便可实现各种虚拟按键。除了电源开关外，仪器没有其他按键，一切操作均在触摸式液晶屏上实现。
   DN-H单相电能表现场校验仪的电源为一节可充电高能锂电池，（输出为3.7V，750mAh容量）与普通5号电池和镍氢电池不能互换。
   DN-H现场校验仪工作时消耗电流在50-100mA（测量大电流时相应的工作电流也会增加），一节充满的电池可供仪器连续工作8-10小时。
