1. 仪器的适用范围
DN-H现场校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。
对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波 含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。
2.被测信号的接入
DN-H现场校验仪在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
DN-H现场校验仪在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。被测端子的大小不同，可根据需要选择接线叉片。
DN-H现场校验仪在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
DN-H现场校验仪在测量电压/电流时能同时测出信号的频率。在测量其他交流参数时需要同时输入电压和电流信号。而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。电流的方向应与钳口侧面的标记一致。
DN-H现场校验仪在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换为脉冲；③可以人工计数 电能表的脉冲指示经手动开关输入仪器。仪器的附件中配有微型光电采样器,使用方法见附录。
3.电源和电池
DN-H现场校验仪由内部锂电池供电，仪器内部电路在CPU的管理下，处于合理的开启/关闭状态，以便减少电能消耗。例如，非测量状态下，模拟电路自动关闭；背光亮度可按需调节，30秒或3分钟未操作仪器时，背光自动关闭，当仪器没有信号输入且5分钟无人操作的情况下将自动关机，这些都是为了节约电能，延长电池工作时间。
DN-H现场校验仪备有两节锂离子充电电池，并附带有一个充电器，可对两节电池同时充电也可以单独充电，仪器工作时只使用一节电池，另一节备用。一般情况下，一节充足电的电池可供仪器连续工作10个小时。
电池的安装：在仪器背面设有电池仓，用力下压仓盖并向外侧推动可打开仓盖，更换更换电池，应在总电源关闭后进行。
DN-H现场校验仪工作时屏幕主界面右上角有一电池电量指示符，当该指示符变为红色时表明电池将用尽，此时应关机更换电池。
DN-H现场校验仪电源的开启由显示器上方的按钮控制（这是仪器上唯一的一个开关），关闭仪器通过触摸式液晶屏完成：点击主菜单中[关机]键，再按[确认关机]键即可完成。在没有电压、电流信号且停止操作5分钟后仪器也会自动关机。
4.触摸式液晶显示器（触摸屏）
DN-H现场校验仪采用了触摸式液晶显示屏，它是一种按键与显示于一体的部件。用手指点触屏幕表面即可实现模拟按键的操作。屏幕的按键功能跟随显示界面而变。操作者可根据显示的提示，方便快捷地操作。
例如：在主显界面，屏幕被分为三个区，点触上区实现数据保存，点触中区，切换显示内容，点触下区进入设置/操作菜单。关于仪器的详细操作流程见第三章——操作流程。
5.电能脉冲输出
DN-H现场校验仪以LED指示灯闪烁输出电能脉冲，该指示灯在仪器右侧。电能常数为：105脉冲/kWh。
2.2 仪器的操作流程
1.总的步骤
为保证仪器安全、合理的使用，请按以下步骤操作：
①开机前应先连接好测试线；
②开启电源开关；
③设置好必要的参数；
④将钳表夹至被测电流线；
⑤完成测试后保存数据；
⑥关闭。
2.触摸屏的操作
除去总电源开启，仪器的其它一切操作均在触摸屏上完成。仪器的操作流程由下列各图所示，操作过程可分为四类：
①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。
具体操作步骤和显示内容见下列各节叙述。

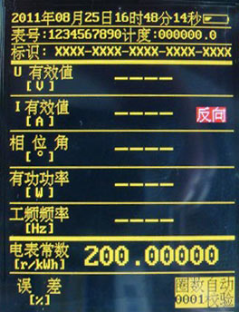

（一） 仪器主显界面及操作
仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。同时，仪器的主菜单和即时操作也由主界面导入。
显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。
底部为校验参数区——校验中的被校电表常数、被校表误差。
操作：
①点击屏幕顶部标识区,回放当前及最近校验的误差；
②点击屏幕中部,电流取反；
③点击屏幕底部,进入主菜单。
说明：
①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。
②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。点击屏幕顶部可自动回放刚才测量的数据。这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。

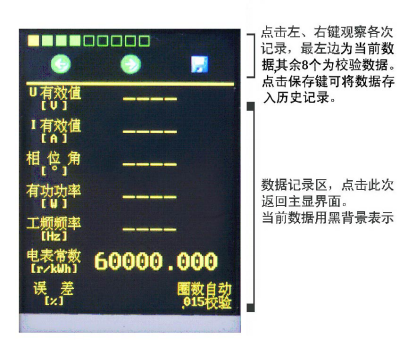

（二） 数据的回放与保存
为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。
当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。在需要时，可选择当前数据或稳定有效的校验数据存入历史记录。
点击左移键或者右移键可依次调出最近时段内不同时刻记录的校验数据（它包括了校验误差和交流电压、电流、功率等参数）。仪器最多可保留9组数据，校验脉冲少于8次时，临时数据区会有空白。多于8次时，临时数据区满，较早的数据会自动溢出。
（三） 校验设置
校验设置用于设置校验参数及抄录当地电表信息，从主菜单进入，其进入路径如P19页所示。校验参数的设置共分为4项：
(1)电表抄录——用于抄录被校的表号、电表走字数（计度）和其他信息（标识）。其中表号和标识可输入数字和西文字符，计度只能输入数字，操作时应注意。

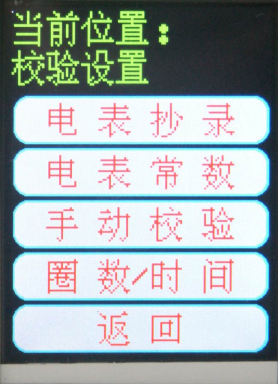

校验设置菜单
(2)电表常数——用于设置被校表的电表常数，有两种单位的常数均可设置：
①imp/kWh（每千瓦时的脉冲数，这是常用的电表常数），②kWh/imp（每个脉冲对应的电能当量，某些进口电能表以此单位表达电表常数）。这两种常数可按CC 或1/C键来选择。
(3)手动/自动—校验功能切换，自动校验时，所设圈数由仪器自动递减计数；手动校验时，由人工计数，若设定圈数为10，则操作者每数过10圈按动一次手动开关。
(4)圈数/时间——用于设置校验计数（转数）或时间，即被校表转几圈进行一次校验或者被校表脉冲指示灯闪几次进行一次校验。也可以设定时间限定值，进行校验。如：设定5秒时间，当经过5秒钟后产生一次校验误差。

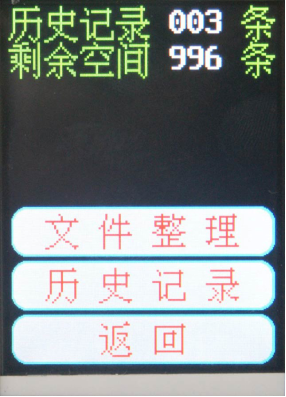

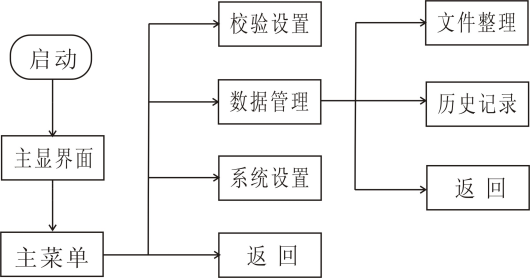

数据管理用于查询历史数据、保存临时数据、删除无用数据或整理内存空间。进入数据管理的路径由P24页图所示。数据管理有2项操作：
（1）文件整理——数据存储器经多次保存/删除操作后会形成垃圾空间碎片，挤占了空余的内存空间（就像计算机的内存一样），这时应进行空间整理，以释放被挤占的空间。保存数据较多时整理的时间较长，最多时需等待2分钟，以时应耐心等待，不要强行关机，否则会破坏历史记录。
（2）历史记录——用于查询历史记录，对于不需要的数据。
数据管理操作——查询历史记录

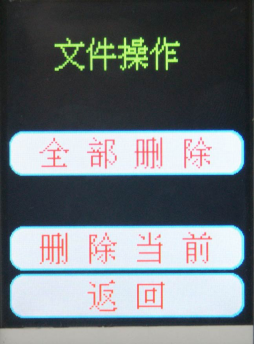

数据管理操作——记录的删除
（五） 系统设置
[系统设置]用于设置仪器自身的工作参数以及仪器的校准。其进入路径如P28页图所示，共有四项功能：
（1）时间设置——用于设置仪器内部的时钟、日期、背光自动关断延迟时间，背光的亮度等。
（2）屏幕校准——用于触摸屏校准。
（3）工厂模式——用于工厂生产调试。
（4）关于产品——显示产品的编号、生产日期、内部编码等信息，用于维修时查询档案。
系统设置——时间设置
