DNC-3C 三相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。
DNC-3C 三相电能表现场校验仪采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
DNC-3C 三相电能表现场校验仪采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
1.2 功能特点
1. DNC-3C 三相电能表现场校验仪是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。
2. 不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3. 精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4. 可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。
5. 可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
6. 电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。
7. 可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
8. 可采用光电、手动、脉冲等方式进行电能表校验。
9. 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。
10. 可显示单相电压、电流波形并可同时显示三相电压、电流波形。
11. 负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。
12. 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
13. 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
14. 具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。
15. 采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。
16. 体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
1.3 技术指标
1.输入特性
电压测量范围：0～400V，57.7V、100V、220V、400V四档自动切换量程。
电流测量范围：0～5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A （小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）
相角测量范围：0～359.999°。
频率测量范围：45～55Hz。
2.准确度
计量校验部分：
电压：±0.05%（±0.1%）
电流：±0.05%（±0.1%）（钳形互感器±0.5%）
有功功率：±0.05%（±0.1%）（钳形互感器±0.5%）
无功功率：±0.3%（±0.5%）（钳形互感器±1.0%）
有功电能：±0.05%（±0.1%）（钳形互感器±0.5%）
无功电能：±0.3%（±0.5%）（钳形互感器±1.0%）
频率：±0.05%（±0.1%）
相位：±0.2°
3.电能质量
基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
基波电压和电流之间相位差的测量误差：≤0.5°
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
4.工作温度
工作温度：－10℃～ +40℃
5.绝缘
⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
6.标准电能脉冲常数
标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h ，钳型互感器常数（FL）：
5A | 25A | 100A | 500A | 400A | 2000A |
10000r/KW·h | 2000 r/KW·h | 500 r/KW·h | 100 r/KW·h | 125 r/KW·h | 25 r/KW·h |
7、重量：2Kg
8、体积：32cm×24cm×13cm
1.4 结构外观
1.外型尺寸及面板布置

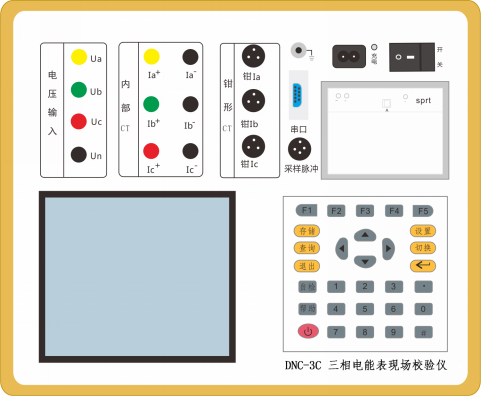

仪器外形正视如图一：
图一 仪器正面试图
DNC-3C 三相电能表现场校验仪面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；最右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。
仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用最好在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。

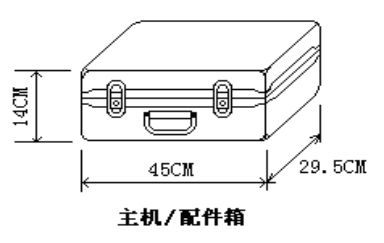

仪器的配件箱尺寸，如图二所示：
图二
2. 键盘操作
输入（可输入数字或字符），与手机的输入模式相似，连续按下时可键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
各键功能如下：
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。
Ã键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。
退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。
存储键：用来将测试结果存储为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：在主菜单按下此键，直接进入参数设置屏。
切换键：出厂调试时生产厂家使用，用户不需用到此键。
自检键：保留功能，暂不用。
帮助键：用来显示帮助信息。
数字（字符）键：用来进行参数设置的将要输入的字符在数字和字母之间切换。
小数点键：用来在设置参数时输入小数点。
＃键：保留功能，暂不用。
F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。
