输电线路异频参数测试系统面板图介绍

输电线路异频参数测试系统外观如图4-1所示

图4-1 仪器外观

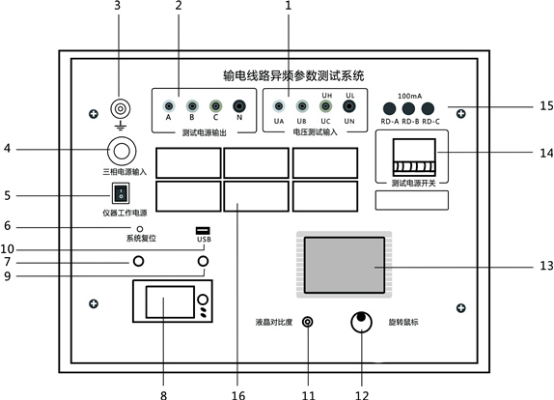

仪器面板如图4-2所示

图4-2 仪器面板指示图

其中：

1.电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）；

2.测试电源输出（A、B、C、N）插孔（电流测量端子）；

3.仪器安全接地插孔（插入所配裸铜线）；

4.仪器三相总电源输入插孔；

5.仪器工作电源开关，为DSP及采集、控制部分提供电源；

6.仪器系统复位按键；

7.测试电源复位按键；

8.面板式高速热敏微型打印机；

9.测试电源紧急停止按键（测试异常时，可以紧急停止异频测试电源，保护设备）；

10.USB接口；

11.液晶对比度调节；

12.旋转操作鼠标；

13.液晶显示屏；

14.测试电源开关（三相），异频测试电源开关，在开始测试前打开，测试完成后关闭；

15.电压通道传感器输入保险（100mA）；

16.现场测量接线及对端操作提示图（6张图）。

注意：

    测试接线和拆线操作请按照下述步骤进行：

     1.将被测试线路的引下线可靠接地；

     2.将仪器保护地（裸铜线）可靠接入大地；

     3.将仪器测试线连接至被测试线路的引下线；

     4.开始测试前打开线路引下线的接地；

     5.所有测试完成后，将线路引下线可靠接地；

     6.拆除仪器测试线；

     7.拆除接地线（裸铜线）；

     8.恢复被测线路状态。

操作原则：

    在进行仪器接线或者拆线操作时，保证线路引下线可靠接地！

警告！任何不按操作程序操作的行为，都有可能造成设备损坏或者操作人员安全问题！
