避雷器带电测试仪测试说明方法

  避雷器带电测试仪是用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。

   现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。也可用于实验室做出厂和验收试验。配有RS-232通信接口，可将数据上传至计算机处理。

（一）同步方式说明

如采用“有线方式”或者“无线方式”测试，就要连接电压传感器箱，同时，仪器软件中还要输入变比。如测试仪110kV系统，那么输入变比为1100（110kV/100V），220kV时输入2200。如果在试验室采用试验变压器加压，那么就必须输入变压器的变比。例如试验变压器的高压为50kV，仪表绕组电压为100V,那么变比输入就为500，依次类推。

如采用“无电压”方式测试，就要直接输入系统电压或外施高压。这种方式不需要引入参考电压信号。

“无电压”方式测试时，我们是假定B相的电流超前电压的相位角为一定的角度（一般假定为83度），从而根据B相的电流波形得到B相的电压波形，进而得到A、C两相的电压波形。由于历次的测试都是在此假设条件下完成，因此具有很强的可比性，大大简化了测试。

异常结果判断时，我们遵循少数服从多数原则，如果A、C两相数据均不正常，我们就初步判断B相存在问题（基准错误），如果A、C某一相数据异常，那就是数据异常的某相存在问题，最后的精确判断还得接入电压信号确诊。

（二）测试数据异常的自诊断

一般来说，相位角决定阻性电流的大小。A、B、C三相的相位角一般为79、83、87左右，三相的阻性电流基本准些Ia>Ib>Ic，这是普遍规律。

1.  相位角分布明显没有规律，差别太大，且全电流测试正常，三相电压，电流引入错乱的可能性极大。

2.  相位角分布明显没有规律，差别太大，且电流很小，电流引入线接触不良的可能性极大，这是因为接入点锈蚀造出的接触不良。

3. 相位角出现-277、-273、-281等情况，这不是问题，-277与83是等效的。（360-277=83）。

总而言之，测试不正常时，先检查接线是否牢靠（三相电压、电流幅值是否正确），再检查三相的电压、电流是否介入对应的通道（电压基准错误会导致阻性电流计算完全错误）。排除这两点的可能性后，试验数据是真实的。

有疑问的数据，可以通过电子邮件发到我公司邮箱，我们将在很短的时间内给出明确答复。

2.4 电压传感器箱介绍

电压传感器箱是仪器重要的组成部分，用来获得电压相位基准和量值。在“有线同步”和“无线同步”两种方式下都必须使用此传感器箱。在“无电压”方式下不接此装置。

特点：

1. 内带高能锂离子电池；

2. 电压通道为高阻抗输入；

3. 输入引线自带保险管；

4. 支持电压信号的有线传输和无线传输。

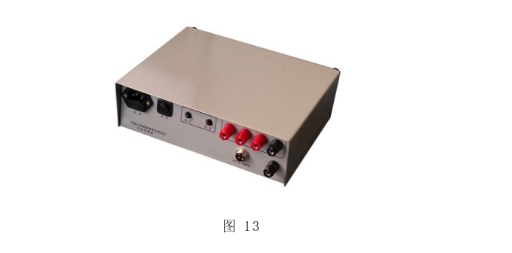

图13为电压传感器箱的面板示意图，无线方式接线图如图14所示。有线方式取消发射和接收单元，其它相同。
