高低压钳形电流表使用说明
发布时间：2016-05-13 09:00:00
浏览次数：3524
高低压钳形电流表操作方法
|
使用前先仔细检查仪表所有部件是否有损坏，没有任何损坏才能使用。 |
按手册说明安装电池。 |
（一）高低压钳形电流表检测仪操作
1．开关机
按POWER键开机，LCD显示，进入通常测试模式。若开机后LCD显示较暗，可能电池电压偏低，请更换电池。仪表开机15分钟后LCD持续闪烁，提示仪表将自动关机，LCD持续闪烁30秒后自动关机，以降低电池消耗。若LCD持续闪烁时，按POWER键仪表能继续工作。
在HOLD模式下，按POWER键关机。
在通常测试模式下，按POWER键关机。
在PEAK测试模式下，按POWER键关机。
在数据查阅模式下，先长按HOLD键退出数据查阅模式，返回通常测试模式，再按POWER键关机。退出数据查阅过程中会显示“End”符号。
2．高低压钳形电流表通常测试
|
高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守安全规则，否则有电击的危险，造成人身伤害或伤亡事故。 |
危险！严禁测试电压超过35kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。 |
危险！不能用于测量超过1000A的线路。否则有电击危险，造成人身伤害或设备损坏。 |
通常测试：测试过程中LCD实时显示被测电流的大小，LCD数据随电流大小变化而变化，当检测仪撤离被测导线后，不保持测试结果，LCD显示归零。通常测试模式适合近距离测量，方便直接读取LCD数据的线路测试。
|

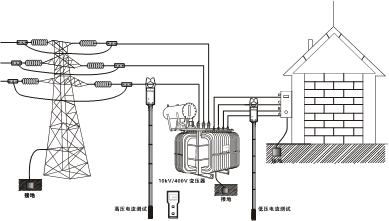

测试前，先连接绝缘杆，绝缘杆连接必须到位，
最后连接检测仪，避免仪表与地面冲击。
|
务必使用专配的绝缘杆连接该仪表。 |
测试完毕收杆时应顺势倾斜绝缘杆，先拆检测仪，再拆卸绝缘杆，避免检测仪与地面冲击。 |

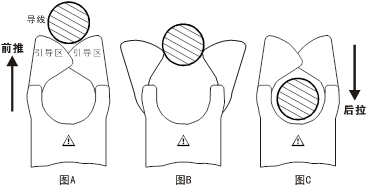

正常开机后，让导线处于钳头引导区的的中部，如图A。仪表引导区垂直于导线，前推仪表钳住被测导线，LCD显示测量结果。若显示“OL A”，表示被测导线电流超出了该档位的上量限。请选高档位或更高量限的仪表。后拉即可将仪表撤离被测导线，如图C，撤离时也尽量保持仪表引导区垂直于导线。
在HOLD模式下，按HOLD键返回通常测试模式。
在数据查阅模式下，按HOLD键退出数据查阅模式，返回通常测试模式。
在PEAK测试模式下，按PEAK键退出PEAK测试模式，返回通常测试模式。
数据清除后自动返回通常测试模式。
|
注意！为了安全，测试完毕后，请将仪表移离被测导线。 |
3． PEAK测试
PEAK测试：最大电流测试。测试过程中仪表自动比较被测电流的变化，保持当前时间段线路的最大电流值，当仪表撤离被测导线后，测试结果会一直保持，适合不易直接读取LCD数据的线路测试。
在通常测试模式下，按PEAK键，PEAK指示灯亮，进入PEAK测试模式。即仪表显示并自动保持测试中的最大电流值。
在其他模式下，必须先返回通常测试模式下，再按上述操作进行PEAK测试。
按PEAK键退出PEAK测试模式，返回通常测试模式，退出过程中显示“End”符号。
4．数据保持
在通常测试模式下，按HOLD键，可以保持LCD显示，“HOLD”符号指示。再按HOLD键解除数据锁定，返回通常测试模式，“HOLD”符号消失。
5．数据存储
在通常测试模式下，按HOLD键保持数据的同时，仪表自动编号并存储当前保持的数据，存储过程中“MEM”符号闪烁显示一次。本仪表能存储99组数据，若存储已满，“FULL”符号持续闪烁显示，必须清除内存后才能再存储。
6．数据查阅
在通常测试模式下，按PEAK键+POWER键进入数据查阅模式，显示“MR”符号，同时自动显示存储的第01组数据，再按PEAK键或POWER键可以向上或向下循环翻阅所存储的数据，当翻阅到存储的最后一组数据时，自动返回第一组数据。
再按HOLD键退出数据查阅模式，返回通常测试模式。退出过程中显示“End”符号。
7．数据清除
在数据查阅模式下，按PEAK键+POWER键清除存储的所有数据，并返回通常测试模式。数据清除过程中显示“dEL”符号。
