1. 界面说明
整组试验相当于继电保护装置的静模试验，通过设置各试验参数，模拟各种瞬时、永久性的单相接地、相间短路或转换性故障，以达到对距离、零序保护装置以及重合闸的动作进行整组试验或定值校验。

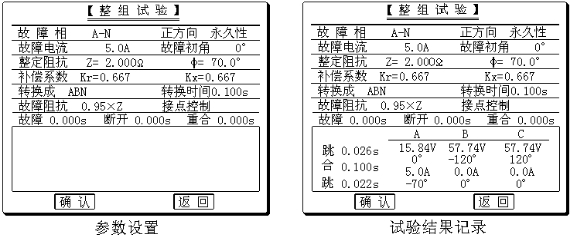

需要输入的各种设定量：
故障相：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；
正方向/反方向故障； 永久性／瞬时性故障；
故障电流； 故障初角；
整定阻抗Z、Φ或R、X； 零序补偿系数Kr、Kx。
转换性 / 非转换性故障； 转换时间；
转换成：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；
故障阻抗倍数；
时间控制 / 接点控制方式；
故障时间、断开时间、重合时间（此三个时间量仅在“时间控制”时使用）。
故障相 可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。
整定阻抗 故障阻抗可以Z、Φ方式输入或R、X方式输入，以一种方式输入，另一种方式的值计算机自动计算出。Z、Φ或R、X输入方式切换是在光标在“Z=”位置时按旋钮进行切换。
故障阻抗倍数 为nד整定阻抗”,以此值作为短路点阻抗进行模拟。
时间控制／接点控制
接点控制时，由保护的跳闸、重合闸、永跳接点控制电流电压发生状态转换。如跳闸接点到将使测试仪输出从故障量转变为正常量（跳闸后状态）。
时间控制时，装置根据所设定的各时间间隔，依次输出故障前、故障时、跳闸后、重合闸后、永跳后的各种量。保护跳合闸时只记录动作时间，而不改变各种输出状态的持续时间。
故障时间、断开时间、重合时间 在时间控制方式下，分别用于控制输出故障量的持续时间、故障断开后正常量的持续时间以及重合闸后再次输出故障量的持续时间。在接点控制时不起作用。
故障前 故障状态
跳闸后正常状态 重合后故障状态 永跳后
故障时间 断开时间 重合时间
转换时间 转换
转换性故障／非转换性故障 用于设置转换性故障。从故障开始时刻起，当转换时间到，无论保护是否动作跳开断路器，均进入转换后故障状态。但跳开相的电压电流不受转换性故障状态影响，其电压V＝57.7V或0V，电流I=0A。故障转换时间是指从第一故障开始时算起的时间。
转换后故障类型 可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。
故障起始角 故障发生时刻电压初始相角。由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。

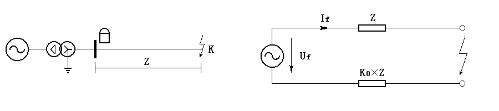

短路计算模型：
零序补偿系数：
(
)
如果正序组抗角Φ(Z1)与零序阻抗角Φ(Z0)不等，此时K0为一复数，则常用Kr、Kx进行计算。
(
)
(
)
如果Φ(Z1)＝Φ(Z0)，则K0为一实数，此时Kr＝Kx ，应设置为Kr=Kx=K0。
注意：1. 整组试验中，所有故障数据全部由计算机完成。计算机根据所设定的故障电流和故障阻抗计算得出的短路电压，每相不得大于额定电压57.7V，如果过大，则自动降低故障电流值，以满足Vf ≤ 57.7V的条件。
2. 如果故障阻抗较小，一般应设置较大故障电流，故障阻抗较大，可设置较小故障电流，以使故障电压比较适当。这也符合实际运行情况。否则有可能影响测量结果。
2. 试验指导
当所有数据设定完毕，按下“确认”，计算机即自动计算出此种故障时的各相故障电流、电压值，以便于试验人员进行验证。按下“故障前”按钮，装置输出正常时的各相对称电压量，此时各相电压为57.7V、电流为0A。按动“故障”按钮，或开入c接通，装置进入输出故障状态，输出故障电流、电压，加至保护装置上。保护跳闸后，装置恢复输出正常量。保护重合闸后，如果是瞬时性故障，装置输出正常量；如果是永久性故障，装置再次输出故障量，待到保护第二次跳闸（永跳）后，再输出正常量。
①试验过程中，任何时候按下“停止”键，则试验过程中止并退出。
开入量：开入A、B、C作保护跳闸接点输入；开入R作保护重合闸接点输入；开入c作启动故障接点输入。
②开出量：保护装置输出故障量时，开出1闭合，保护装置跳闸时，开出2闭合。
