微机继电保护测试仪直流实验

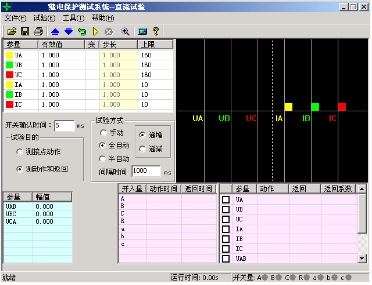

微机继电保护测试仪直流实验模块提供专门的直流电压和电流输出，主要是为了满足做直流电压继电器、时间继电器以及中间继电器等试验的要求。直流模块的主界面如图所示：

第一节   界面说明

“微机继电保护测试仪直流实验”模块和“交流试验”模块的界面相似，使用方法也基本相同，使用时，请参照“交流试验”。现将其不同之处简述如下：

1. 参数设置

   每相电压最大输出为±160V，当需要输出更高的电压时，可采用两相电压输出，数值上一正一负，这样输出电压最高可达320V。比如UA=100V，UB= -100V，则UAB=100－（-100）= 200V，右图所示。线电压的幅值显示在主界面的左下角。UA 和UB的值不一定要求相等，但需注意正、负极性。

   单相最大电流输出为10A，如需要输出更高的电流，可采用两路或三路电流并联输出的方式，每相幅值应基本相等。

注意：

   在做时间继电器试验时，由于一般动作时间较长，应选用“手动”试验方式，给继电器加上额定电压后不需变化，一直等待其动作。接线时，应将继电器的延时接点接至测试仪的开入量。

2. 独立的直流输出

   装置的后面板上都有一路独立的大功率直流输出电源。现场试验时，若需要为保护提供一路直流电源，可以采用该直流电源。该电源提供了110V或220V两个档位输出，并且在一定范围内可调。

   使用时请先从保护说明书中弄清楚其额定直流工作电压。然后正确拨好110V或220V档位，并用万用表测量输出，手调调节旋钮将输出电压调节至所需电压值后，再接入保护装置的电源回路中。

   如果保护的显示不正常，请先用万用表测量测试仪输出的直流工作电压，看是不是电压不对，或保险管烧怀。

注意：该直流电源在测试仪通电后即有输出，请注意用电安全！

第二节   试验指导

1. 时间继电器测试

   试验接线如右图所示：

   在软件中可设UA=110V，UB=－110V，将测试仪的UA、UB分别接在继电器的电压线圈的两端。此时测试仪对外输出的直流电压为220V。测试仪的开入量应接在继电器的延时接点上。

   选择“手动”试验方式。开始输出一定时间后，就能测试出其动作时间。

   如果要测试继电器的动作电压，可将UA、UB中的某个电压设置为变量，按一定步长从小到大改变UAB的大小至保护动作。做该试验时，测试仪的开入量应接在继电器的瞬时接点上。
