微机继电保护测试仪谐波叠加实验

发布时间:2016-05-18 09:00:00 浏览次数:3431

“谐波叠加”测试单元可实现三相电压、电流的各次谐波分量叠加输出,用于测试电力系统的设备在各种谐波情况下的工作行为。常用来校验差动谐波制动系数。

l UA、UB、UC、IA、IB、IC均可以叠加直流及2~20次谐波输出

l 各次分量可以按幅值显示和记录,也可以按基波的百分比方式显示和记录

l 可以选择自动变化,也可选择手动变化,幅值和相位均可变化

l 可测量动作值、返回值以及动作时间、返回时间























第一节   界面说明

1. 谐波数据设置

本模块里的谐波有两种显示模式:一是以幅值的方式,另外一种就是以基波的百分比来表示。此时,谐波的幅值就和基波的幅值有直接联系。而且,测试仪输出的叠加后的波形也和这个基波的幅值有关系。一般来说,在进行谐波制动试验时,基波的幅值应设置得大于保护的动作整定值(比如说差动保护的启动值),以保证在谐波较小或为0的时候,保护能可靠动作。

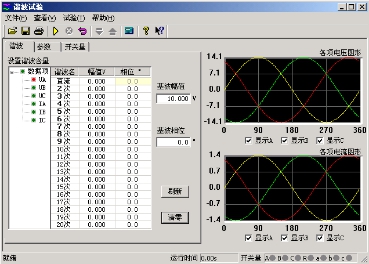

在这个页面设置谐波的幅值和相位。图上左边红色的数据相指的是将要叠加谐波的对应相的通道。幅值有两种方式表示,图中是以幅值的方式表示的,所以其单位是想对应的电流电压的单位,如果以基波的百分比来表示,则显示的是占基波的百分之多少。这里基波和谐波的相位对试验的结果影响不是很大,一般就用默认的设置就可以了。如果需要设置的话,根据保护的定值设置其两者之间的相位就可以了。

数据复归按钮:试验前设置好的试验数据,在试验期间各量的幅值和相位可能有变化,在试验结束后,按此键可以让数据“复归”到试验前的状态。这极大地方便了重复性试验。

刷新按钮:该按钮对那些参与过前一个试验的参数不起作用,而只对进行下一个试验前修改的新数据有效。能将新修改的数据“刷新”至修改前的状态。

清零按钮:它将当前窗口中显示的各次波形(包括基波、直流,以及2~20次谐波)的幅值清零,相位回到其默认状态。即A相的相位回到“ 0° ”,B相的相位回到“-120°”,C相的相位回到“120°”,该键仅对当前界面上显示的参数有效。

这里是对叠加后的波形显示。可以选择3相都显示,也可以单独显示一相的波形。如图中所显示的就是A相电压叠加后的了谐波以后的波形。这个图形显示很方便与示波器的图形进行对比。

各相电压的直流输出范围是-160~160V,基波和谐波的输出范围是0~120V;各相电流的直流输出范围是-10~10A,基波和谐波的输出范围是0~40A。

在同一个通道中叠加的波形有效值总和不能超过120V(40A/30A)。若超出范围,软件将给出超出范围提示,此时请检查输入数值或检查数据变化后总幅值是否已经超过了120V(40A/30A)。在数据输入时和输出变化中均要进行叠加幅值检查。

2. 变量参数

(1)变量选择

变量:从下拉菜单中选择需要变化的通道,如图中选择的是A相电压做为变化量。

波形:指的是叠加的谐波次数,从直流到20次谐波

幅值步长:这里的步长也与“谐波表示方法”相对应。当选择“以幅值表示”时,步长也以幅值表示,单位是A或V;而选择“以基波的百分比表示”时,则步长也是百分比。

(2)变化范围、时间

变化初值:变化初值是前面所设置好的谐波的值。初值是从前页的谐波数据页面中取来的,不能直接修改。要修改这个初值必须在谐波数据页面里进行。初值在这里以幅值的方式表示。

变化上限:变化量的输出上限值,该值可以确保输出的量值不至于太大,以损坏保护装置。

变化时间:变化时间指的是每变化一步的间隔时间,一般设置为稍大于保护的整定动作时间。

(3)谐波表示方法

各相的谐波分量的数据可以选择“以幅值的方式表示”,也可以选择“以基波的百分比表示”。当选“以基波的百分比表示”,在“谐波” 页面中各相谐波的值显示为相对于基波幅值的百分比,变量的幅值步长也以基波的百分比表示。例如,在“以幅值表示”时,某相电压2次谐波幅值为2V,基波幅值为10V,则当选择“以基波的百分比表示”时,此时显示的2次谐波为20%。

3. 开关量

开关量页用来定义开关量和记录开关量的动作情况。默认A、B、C、R、a、b、c七路开关量全部有效。试验时可自定义指定哪几路开关量有效(前面打“√”为有效)。各开关量的关系为或关系。

防接点抖动时间  默认为5ms。做继电器试验时,如果接点抖动较大,应设置较大值。

第二节   试验指导

1. 谐波制动系数检验(变压器差动保护部分)

● 试验接线:

接线方法1(高、低压侧同时加电流):测试仪IA接高压侧A相,IB接低压侧a相,高、低压侧的中性线短接后接测试仪IN。

接线方法2(仅高压侧加电流):测试仪IA接高压侧A相,高压侧的中性线接测试仪IN。

● 试验方法:

   下面以接线方法2为例(仅高压侧加电流):

假设某变压器的二次谐波制动系数为20%。先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA,设置基波幅值为2A,并在表格中设置2次谐波为25%(大于谐波制动系数为20%,使保护开始试验时不动作),如图所示:

   切换至“参数”页面,选择IA为变量,波形为“二次谐波”,并设幅值步长为1%,选择“手动变化”方式。设置好的参数如上图所示。开始试验,按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。
