打开电源，按
、
键，电子调节液晶对比度，直到显示效果最佳。按
键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为【查看】、【测试】、【设置】、【文件】、【帮助】五个主菜单。
6.1 主菜单【设置】
测试前，仪器的各种操作状态的设置。
6.1.1 【测试设置】
①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms：一般开关的单分、单合试验，选250ms时长;
500ms：一般开关“合－分”或“分－合”操作时，选500ms时长;
1000ms：老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;
2000ms：开关做“分－合－分”操作时，选2000ms时长;
4000ms：开关做“合－分－合－分”操作时，选4000ms时长;
进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：
内触发：用仪器内部直流电源进行分、合闸操作;
外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
⑤传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。
⑥电阻类型：关闭：测试普通金属断口开关。合闸电阻，测试带并联电阻开关。石墨触头，测试石墨触头类型断口开关。
⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用通用和旋转传感器测速时，将此项关闭。
⑧开关行程：用旋转传感器和通用传感器测速时，输入开关的总行程值。
用直线传感器测速及行程时，输入传感器的标注行程值。
提示：所有选项完成后，将光标移至屏幕最下方的确定上，再按确定键，即算完成所有设置
⑨线路编号：用户输入现场开关的线路编号，方便数据存储和查找。
6.1.2 【电压调整】
设置仪器的输出控制电压，
键快速调整电压，
键细调电压，调整至开关额定操作电压后，按
键保存并退出。
内部电源电压校验：用万用表量“控制电源输出”的合闸端或分闸端，将测试时长设定在2000ms或4000ms，做单合或单分操作，即可量到输出电源的电压值。
校验完毕后务必将测试时长调回到250ms！否则长时间直流输出会烧毁开关合分闸线圈。
注意：仪器内部操作电源不可用作现场储能电机的电源!
6.1.3 【日期时间】
出厂已调好，不用再调整。
6.1.4 【选项……】
液晶显示项目的选项，根据需要设定，出厂已设定好。
6.1.5 【U盘升级】
使用U盘实现现场仪器软件升级。
6.1.6 【状态检测】
检测旋转传感器工作是否正常，安装是否合理。
提示：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
6.2 主菜单【测试】
仪器完成设置后，进行试验。
6.2.1 【自动测试】【分闸测试】【合闸测试】
自动测试，仪器根据A1通道的状态决定测试类型，如果是合，则进行分闸操作；反之，则进行合闸操作。
合闸或分闸测试，开关的单合、单分试验。
6.2.2 【合－分】
开关的“分－合”试验，整定“分－t2－合”控制时间间隔后试验，直接得到开关的一分时间、一合时间、无电流时间值。
6.2.3 【分－合】
开关的“合－分”试验，整定“合－t1－分”控制时间间隔后试验，直接得到开关的一合时间、一分时间、金短时间值。
6.2.4 【分－合－分】
开关的“分－合－分”试验，整定“分－t2－合-t1－分”控制时间间隔后试验，直接得到开关的一分时间、一合时间、二分时间、金短时间、无电流时间值。
注意：控制时间间隔t1是指从给合闸线圈上电起到给分闸线圈上电的这段时长，控制时间间隔t2是指从给分闸线圈上电到给合闸线圈上电的这段时长。对于“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制时间间隔t1设置为合闸固有时间，与开关合闸时间相当，控制时间间隔t2设置为分闸固有时间，与开关分闸时间相当。
6.2.5 【合闸低跳】、【分闸低跳】
合闸、分闸的自动低电压动作试验，进入界面后，根据仪器的屏幕操作提示进行操作即可。
6.2.6 【手动分合】
在某个设定电压下，对开关反复进行多次分合试验。如：
①在30%的额定电压下，对开关连续操作三次，开关应可靠不动作，即用此功能完成。
②开关厂做开关试验前在额定电压下，对开关需进行多次分合后，再进行试验，也用此功能。
6.3 主菜单【查看】
仪器完成试验后，查看、分析、打印试验结果。
6.3.1 【曲线图形】
测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。
6.3.2 【综合数据】
以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、最大速度、线圈电流、开关总行程、超行程或反弹幅值等。
6.3.3 【电阻波形】
以图形方式显示合闸电阻或石墨触头的动态合闸、分闸波形。
6.3.4 【电阻数据】
以文本方式显示合闸电阻的过渡电阻、投切时间。
6.3.5 【弹跳过程】
显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在“详细”光标下，按
键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。如要打印弹跳结果，“详细”光标下，按
或
键消除“详细”，然后再调出【查看】菜单，选择【打印】打印即可。
6.3.5 【速度分析】

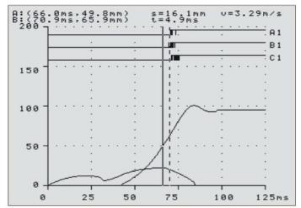

对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然最主要的是得到刚分刚合速度数据。(如下图)
操作提示：
进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。横坐标为时间，纵坐标为开关动触头在此刻下的行程位置点，实线可左右移动，移动时坐标点会实时变化，虚线不能移动。
按
或
键可以将实线和虚线进行切换。
“S＝XX.Xmm”为行程曲线上两个坐标点的纵坐标之差。
“t＝XX.Xms”为行程曲线上两个坐标点的横坐标之差。
“V＝XX.XXm/s”为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关厂家的刚分刚合速度定义设定此两点。那么V即为所测的刚分刚合速度。
当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲过程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据，供分析用。
6.3.6 【综合打印】
打印试验日期、试验内容、试验所得曲线图谱、综合数据。
6.3.7 【打印】
打印屏幕当前显示的内容。
6.3.8 【试验信息】
显示当前数据的相关试验信息。
6.3.9 【图形放大】
将横向放大2倍。
6.4 主菜单【文件】
仪器完成试验后，保存试验结果。
6.4.1 【打开数据】
调出仪器中已经保存的试验结果。
6.4.2 【保存数据】
将所测结果保存到仪器存储器中，以线路名作为文件夹名，同一天试验的结果保存在同一个文件夹内。所存结果只要不进行刷新，可永久保存。
6.4.3 【删除目录】
删除选中的某个文件夹。
6.4.4 【删除数据】
删除选中的某个数据文件。
6.4.4 【U盘读取】
从外接U盘调出已经保存的试验结果。
6.4.4 【U盘保存】
将当前试验结果保存到外接U盘。
6.4.4 【数据管理】
将仪器中的所有试验结果同步保存到外接U盘。
6.4.3 【连接PC】
连接仪器到PC机的进入操作。
6.5 主菜单【帮助】
仪器的知识产权权属，软件的版本号，仪器的出厂序列号，公司网址、邮箱、地址、售后联系电话等相关信息。
特别安全提示：华意电力仪器到现场后，请首先将仪器保护地“
”与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。
