石墨触头开关测试仪现场连线

7.2 分合闸控制线

①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。

提示：仪器内部只能提供直流电流，使用仪器内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。

②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。

开关做单合试验时，“外触发”两根线并接合闸线圈两端;

开关做单分试验时，“外触发”两根线并接分闸线圈两端。

提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。

传感器的安装

石墨触头开关测试仪配备两种测速传感器，分别在不同情况下使用。两种传感器通过一根传感器信号线，连接到仪器的“速度传感器”插座上。

8.1 万能通用测速传感器（加速度传感器）

传统的测速传感器不管是什么类型的，都由运动部件和静止部件组成，仪器采样运动部件和运动部件的相对运动过程。其优点是原理简单明了，缺点就是开关种类繁多，针对不同的开关就需要配备不同的安装支架，不仅制作费用增加，而且现场的安装和拆卸都很困难。

本仪器配备加速度测速传感器，解决了现场安装难的问题。万能传感器可直接固定在开关的提升杆、水平连杆或其他直线运动的传动杆上。

注意1：万能传感器的插座方向应该与动杆的运动方向一致，且尽量保持与动弹平行。

注意2：万能传感器安装应该根据连动杆的直径选择不同半径的卡件，使传感器牢固地固定在连动杆上。开关动作时，传感器要保持和动杆一起运动，不可有相对滑动，以保证数据的准确性。

注意3：安装万能传感器时，要估算好传感器的运动范围，前后或上下保留一定的空间，确保开关分、合时传感器不与周围其他开关部件碰撞。否则会造成传感器不可逆损坏。

 旋转传感器

通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关厂家出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

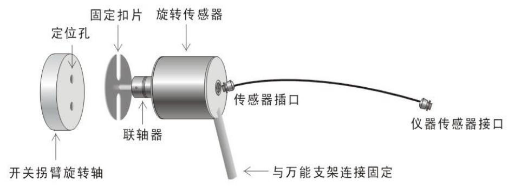

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。

直线传感器

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。直线传感器有三种规格，分别是50mm、200mm和300mm。

50mm直线传感器用于真空开关行程速度的测量;

200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。

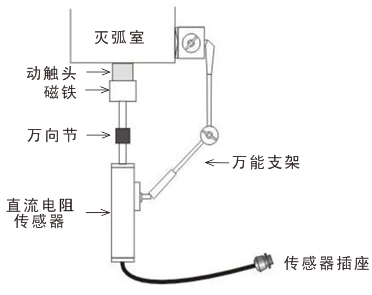

    以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

提示：直线传感器因其现场安装的烦琐性，不是本产品的常规配件，用户可根据需要，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。

仪器使用注意事项

1. 使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。

2. 使用仪器前请检查使用电源是否为交流220V电源，否则可能损坏仪器。

3. 仪器在工作时内部有220V直流电流输出，请注意安全。

4. 在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。
