断路器安秒特性测试装置操作使用方法

华意电力是一家专业研发生产断路器安秒特性测试装置的厂家，本公司生产的断路器安秒特性测试装置在行业内都广受好评，以打造最具权威的“断路器安秒特性测试装置“高压设备供应商而努力。

将断路器安秒特性测试装置稳放置在台面上，然后取出附件包中的大电流线将直流断路器与仪器的背后的正负接线柱连接起来。若直流断路器为双联开关，则需要用附件中的短接线将直流断路器的一端短接起来。插上电源线，开启仪器背后的电源开关，仪器正常开机后初始化WindowsXP操作系统，并自动运行直流断路器安秒特性测试系统。

2.2界面介绍

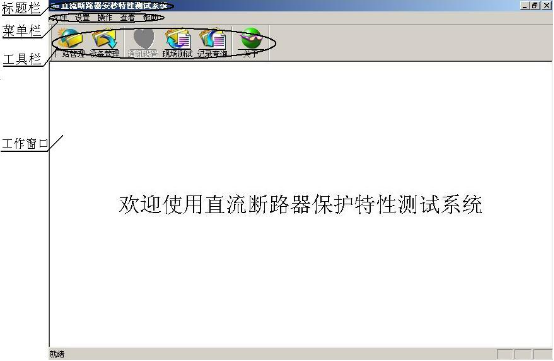

图1 直流断路器安秒特性测试系统主界面

如图1所示，直流断路器安秒特性测系统的主界面包括标题栏、菜单栏、工具栏和工作窗口。

（1）标题栏，显示软件的名称。

    图2                图3              图4          图5

（2）菜单栏，单击菜单栏的每一项都可打开下级子菜单。“文件”项下级菜单中可执行打印功能，包括打印预览，打印设置和退出（如图2）；“设置”项在主界面下无效，在测试界面中才可设置断路器准备时间和通讯设置（如图3）；“操作”项为该软件可执行的各项功能（如图4）；“查看”项的下级菜单可执行工具栏和状态栏的显示和隐藏（如图5）；“帮助”项为该软件的的版本号。

（3）工具栏，为该软件的可执行的各项功能，用户可直接点

击工具栏上的图标打开，也可执行菜单栏中“操作”项的下级菜单打开。

（4）工作窗口，在主界面中工作窗口为欢迎界面，当点击工具栏上的各项功能后，工作窗口会相应的改变或弹出对话框。

2.3测试方法

    直流断路器安秒特性测系统是集设备信息管理与现场测试为一体的系统，方便用户管理不同厂家不同型号的直流断路器的设备信息与详细的测试记录。用户在使用本仪器测试直流断路器时首先需要将被测断路器的生产厂家，型号和基本参数信息添加到系统的厂站管理和设备管理中，然后在测试界面中的“厂家名称”和“断路器编号”里进行选择，最后设置好测试方式和实验电流比就可以进行测试，具体方法如下：

添加厂站信息

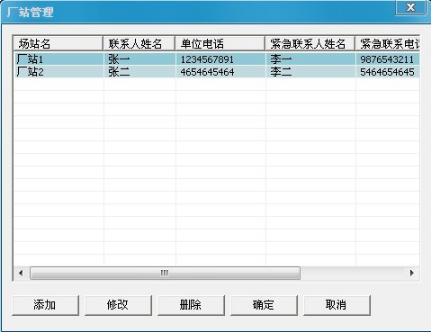

点击工具栏上的厂站管理图标（或点击“操作”项下级菜单“厂站管理”）会弹出厂站管理的对话框如图6所示，对话框内会以表格的形式显示各厂站的信息，对话框的下方有“添加”、“修改”、“删除”、“确定”、“取消”等操作按钮。

图6 厂站管理

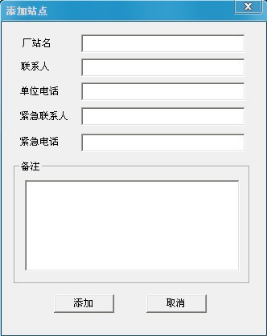

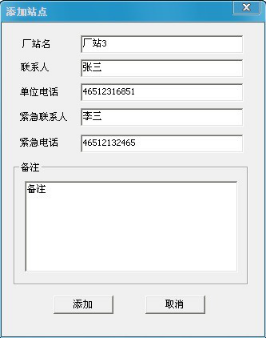

点击“添加”按钮会弹出如图7所示对话框，用户可以在对话框中填写待测断路器的生产厂家以及联系人等信息如图8所示。

    图7                        图8

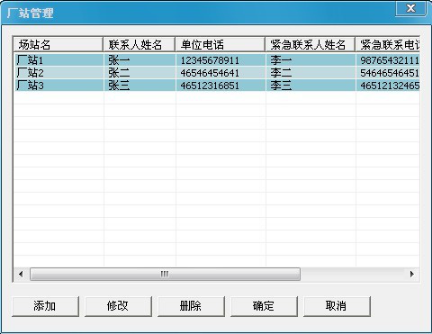

填写完成后点击“添加”按钮即可完成厂站信息的添加，如图9所示。

图9

    另外在该界面中，用户还可以对已添加的厂站信息进行修改和删除。若用户需要修改已存的厂站信息，首先选中需要修改的厂家，然后点击“修改”按钮，在弹出的对话框中对厂站信息进行修改（注意厂站名无法修改），修改完厂站信息后，点击“修改”即保存修改后的厂站信息，点击“取消”则不保存。若用户需要删除站点信息，选中一条站点信息然后点击“删除”按钮在弹出的对话框中点击“是”即可删除，点“否”则不删除。

添加直流断路器型号

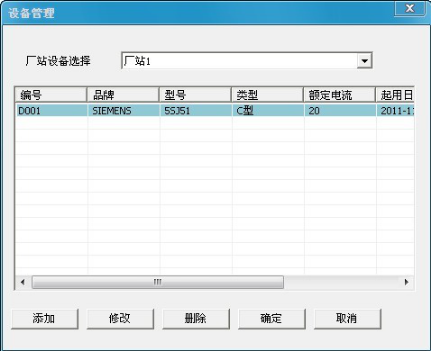

    点击工具栏上的设备管理图标（或点击“操作”项的下级菜单“设备台账”）会弹出设备管理的对话框如图10所示。对话框内会以表格的形式显示设备的信息，对话框的下方有“添加”、“修改”、“删除”、“确定”、“取消”等按钮。

图10 设备管理

点击“厂站设备选择”右边的下三角按钮，在弹出的下拉列表中选中刚添加的“厂站3”（如图11），列表中设备信息也随之改变，

图11

图12                     图13

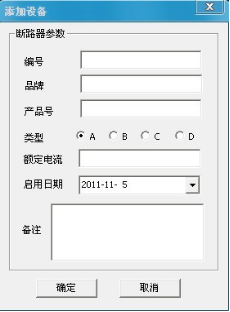

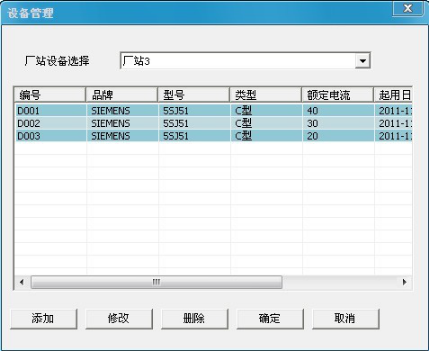

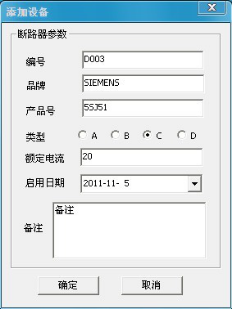

    然后点击“添加”按钮，在弹出的图12的对话框中填写设备信息。“编号”、“启用日期”、“备注”等用户可随意输入，“品牌”、“产品号”、“类型”等参数用户则需要参照被测断路器上的厂家给出的标注进行填写（如图13所示）。参数设置完成后点击“确定”完成设备型号的添加,如图14所示。

图14

另外在该界面中用户还可以对已添加的设备信息进行“修改”和“删除”。若用户需要修改设备信息，首先选中需要修改的设备编号，然后点击“修改”按钮，在弹出的对话框中对断路器参数信息进行修改，修改完成后，点击“确定”则保存修改后的设备信息，点击“取消”不修改。用户需要删除设备信息，选中一条设备信息然后点击“删除”，在弹出的对话框中点击“是”即可删除，点“否”则不删除。
