目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。

本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

1.2 性能特点

1. 测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2. 抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3. 精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

5. 操作简单。全中文菜单式操作，直接显示出测量结果。

6. 布线劳动量小，无需大电流线。

1.3技术指标

1. 测量范围：0～200Ω（含电流桩阻抗）

2. 分 辨 率：0.001Ω

3. 测量误差：±（读数×1％+0.005Ω）

4. 最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)

5. 最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)

6. 电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。

7. 抗干扰能力：抗工频50Hz电压10V

8. 测量线要求：电流线铜芯截面积≥1.5mm2

               电压线铜芯截面积≥1.0mm2

9. 供电电源：AC 220V±10％，50Hz

10. 长宽高（mm）：295×340×310

11. 仪器重量：30kg

1.4 仪器原理

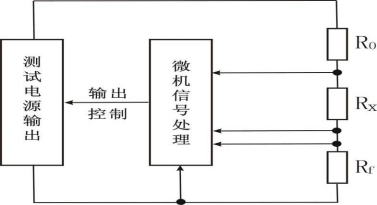

图1测量原理示意图

R0 回路电阻大约5～200Ω

Rx 测试电阻大约0～200Ω

Rf 标准电阻

测量电流线D：长度为地网对角线长度的3～5倍；

              线径：≥1.5mm2

测量电压线1：长度为0.618D；线径： ≥1.0mm2

测量电压线2：接被测地网

测量接 地线：接被测地网

1.5面板介绍

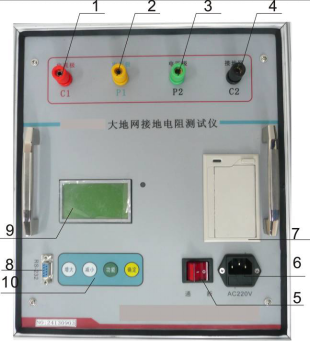

图 2面板示意图

1：电流极(C1)  2：电压极(P1)   3：电压极(P2)  4：接地网(C2)

5：电源开关    6：电源插座    7：打印机     8：数据接口

9：显示器      10：按键区：

“”增大键——修改菜单内容，采用循环滚动方式。

“”减小键——修改菜单内容，采用循环滚动方式。

“”功能键——选择菜单项，被选中项反白字体显示。

“”确定键——在“启动”选项上按此键约5秒进入测试态。
