华意电力是一家专业研发生产便携式直流接地故障检测仪的厂家，本公司生产的便携式直流接地故障检测仪在行业内都广受好评，以打造最具权威的“便携式直流接地故障检测仪“高压设备供应商而努力。

SC-2000B便携式直流接地故障检测仪是新一代测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

SC-2000B测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。

SC-2000B检测仪与国内外同类型的仪器相比具有以下优点：

1. 使用简单。SC-2000B只需打开电源开关就可直接使用，无需别的按键操作。

2. 安全可靠。SC-2000B无需停浮充电机及其它一切电源，对直流系统没有任何影响。

3. 适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

4. 适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

5. 携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。

6. 直流系统不断电查找接地点，不影响系统正常工作。

7. 抗干扰能力强，克服了系统分布电容的影响。

8. 智能化充电管理，减少充电时间，延长电池寿命。

1.2 工作原理

SC-2000B便携式直流接地故障检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：

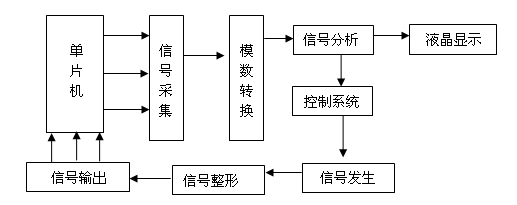

信号发生器原理图

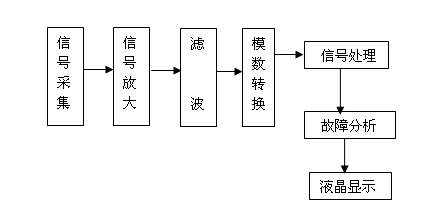

信号接收器原理图

1.3技术指标

1. 信号发生器

l 输出信号频率：2.5Hz

l 信号空载输出电压：±20V±5%

l 信号电压幅值误差：<5%

l 信号短路输出电流：≤80mA

l 输出口抗冲击能力：400V直流冲击

l 电源电压：AC220V±10%

l 电压频率：50Hz±5%

l 输入保险：200mA

l 最大功率：3W

l 体积：300mm×270mm×200mm

2. 信号接收器

l 信号电流检测灵敏度：0.5mA

l 信号发生器阻抗：40K
