如何校准耐压测试仪
发布时间：2016-06-17 09:00:00
浏览次数：3478
如何校准耐压测试仪
1、输出电压

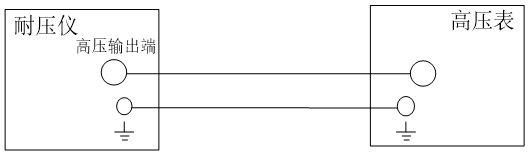

图5 输出电压校准接线图
将耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图5接线。按下“启动”钮，调整“电压调节”钮，使高压表的读数为表2所示检测点数值，并计算仪器示值与高压表的读数误差是否满足技术指标，如否可调整对应电位器值。
输出电压kV |
监测点kV |
电位器 |
技术指标 |
0-5 |
3 |
RP4 |
±（5%r+3d） |
表2
2、漏电流和报警电流
图6 漏电流和报警电流接线图
①漏电流
将仪器处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图6接线，“漏电流量程” 转换键置于2mA档。按表3选择对应的负载电阻。按下“启动”按钮，“测试”指示灯亮，缓慢转动“电压调节”旋钮至500V(校准电压)左右，看数字电流表显示为1mA(校准基准电流)，然后调整W8电位器，使仪器漏电流指示值到1mA。再检查其他各点漏电流误差是否符合表1中规定值。
电流mA |
0.5 |
1 |
2 |
5 |
10 |
20 |
50 |
100 |
200 |
|
负载电阻
kΩ/W
|
1000/1 |
500/1 |
250/1 |
100/2 |
50/5 |
25/10 |
10/25 |
5/50 |
2.5/100 |
表3
②报警电流
在校准基准电流1mA处正确无误时，调W7电位器，使之报警。再检查各点的报警电流误差是否符合表1中规定值。
