双钳多功能接地电阻测试仪，英文名称：Multifunction Dual-Clamp Earth Resistance Tester。优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。接地电阻大小是接地系统品质优劣的评判依据。精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。双钳多功能接地电阻测试仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件。操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。

双钳多功能接地电阻测试仪用于接地电阻的测量，并在此基础上评价接地质量。该仪器是基于我们多年接地电阻和电气安装测试设备的生产和开发经验设计并制造。

优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。接地电阻大小是接地系统品质优劣的评判依据。精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。HT5600双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

双钳多功能接地电阻测试仪除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。

二、双钳多功能接地电阻测试仪主要特点

1．双钳法/地桩法双重测量方式：适合任意接地场所，多点或单点接地，都可正常测试。

2．抗干扰能力强：自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。

3．测量范围广、分辨率高：量程从0.01Ω～200Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。

4．大钳口设计：钳口直径50mm（标准配置），满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制。

5．大容量数据存储：可储存200组测量数据。

6．操作简单，单人作业：全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。

三、双钳多功能接地电阻测试仪技术指标

1．接地电阻测量范围：

双钳法：0.01Ω～200Ω

地桩法：0.01Ω～200Ω

2．准确度:

双钳法：±3%±2个字

地桩法：±2%±2个字

3．最小分辨率：0.01Ω

4．钳口尺寸：Φ50mm　

5．存储容量：200组数据

6．工作温度：0oC ～ + 50oC

7．供电方式：8节5号镍氢充电电池或普通AA电池

8．重    量：0.8kg(含电池)

9．尺    寸：265×130×65 mm3

四、双钳多功能接地电阻测试仪面板功能简介

1．按键功能

本机共设七个按键，具体功能如下：

“电源” ：电源开关键；在开机后，5分钟不做任何操作会自动关机。

“双钳法▲” ：在多点接地的接地网中，用这种方式进行测试；另外，在其它功能时，此键为向上光标或增加键。

“地桩法▼” ：按此键采用打辅助地桩的方式测量接地电阻，另外，在其它功能时，此键为向下光标或减小键。

“” ：光标左移键。

“” ：光标右移键。

“测试”：在双钳法或地桩法测量时，按此键开始测量。

“确认”：按此键进入选定的功能。

2．测试端口（见图1所示）

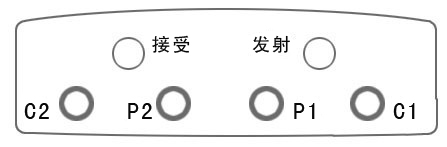

图1  面板接线柱

HT5600与外界连接的接口有两组：双钳法使用上部的“接收”和“发射”两个航插；地桩法使用下部的“C2”、“P2”、“P1”和“C1”四个插孔。

充电插孔位于仪器的左下方，当仪表显示屏左上角的电量指示变低时，请用华意电力配套的地阻仪专用充电器进行充电。该充电器为智能充电器，当电池充满时，自动停止对电池进行充电，有效防止电池过充。

注意：仪表长期不用时，应定期对电池进行充电（如两个月），避免电池过度放电而损坏。用普通电池时切勿充电。
