信号电缆故障与查找技巧

  华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试仪“高压设备供应商而努力。

  铁路信号电缆是铁路信号设备的重要传输工具，电源与信号的正常传送，关系着信号设备的正常运转，在保障铁路的顺利运行与车辆的安全形势中占有举足轻重的地位。信号一旦发生问题，信号设备将无法正常运行。信号电缆一般埋在地下，维护人员将无法快速准确的查找故障点，判断故障状态。一旦发生故障，通常需要大量人力物力将电缆从地下挖出进行排查。此类排查方法最容易造成排查效率低、查找时间长、测试精确度不高等问题。利用现有设备最大程度将故障范围缩小，尽快找到故障点，解决故障问题，是信号人员所探究的重要问题。本文将结合近几年的工作经验，探究信号电缆故障类型、主要原因以及利用DGC-H型电缆故障测试仪查找电缆故障的方法与技巧。

  电缆故障类型及主要原因

  由于地理环境因素、电缆本身以及施工等因素，信号电缆故障的类型越来越多，电缆故障的情况也越来越复杂。电缆故障的主要类型有断线、混线、浸水、绝缘不良。其产生的原因有：

1. 人为地面开挖、施工因素：施工时，如果没有及时了解地下信号电缆的走向以及其他铺设情况，没有做好地下电缆防护措施，就会造成因地面开挖或施工而造成的电缆损坏。

2. 电缆本身的因素：信号电缆本身的质量问题或者由于使用时间太长而造成的电缆老化、电缆层的折断与漏气、绝缘层的破损都是电缆损坏的重要原因。

3. 地理环境因素：由于地理环境的限制而造成的电缆埋藏深度不足、电缆线外漏都有可能使信号电缆在施工或者雨雪天气的作用下损坏。

4. 其他原因：鼠害、虫害或人为盗窃而造成的信号电缆的损坏。

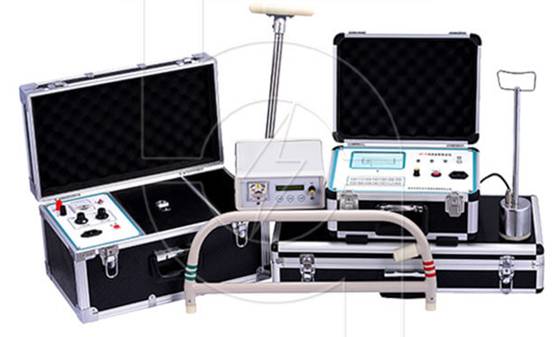

  DGC-H型电缆故障测试仪简介

  电缆故障日趋多样化使得信号电缆维护人员的工作量大大增加，要及时及准确查找故障点，利用相关的故障检测仪器必不可少。

  DGC-H型电缆故障测试仪是一种常用的电缆故障测试仪，仪器采用脉冲法探测。由于每条线路都有一定的阻抗性，这种性质是由线路的材料和结构所决定的。在传输线上，任一点的输入阻抗等于特性阻抗，如果终端所接负载等于特性阻抗，线路始端发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反射。但是，当线路上任一点阻抗不等于特性阻抗时，电波在该点将产生全反射或部分反射。

查找电缆故障的方法与技巧

1.判断故障线对法

  混线是指电缆一相或多相道对导体之间的绝缘发生贯穿型故障。判断混线时，尽量选择绝缘阻值小的线对。若有多芯线绝缘不良，相互间分别进行测试并同时观察反射波；若其中有一组测试时的反射波更为明显，受外界影响更小时，则以其测试结果为依据。断线是指电缆一相或数相导体不连续的故障。在断线测试中，断线可与同一电缆的任何一芯线进行测试，若反射波形影响起点判断可更换与其进行测试的芯线。

2.测试比较法

  用故障线进行测试并记录下来，再对好线进行测试并与其进行比较，可判断故障点在何处。用故障线进行测试并记录下来，再对其它故障线进行测试并与其进行比较，可判断故障点是否在一处的同时，还可选择故障反射更为明显的线作为故障线进行测试，并以其测试结果作为故障点距离。

3.对测法

  对测法在长缆测试中应用广泛。因电缆制作的不均匀性，发射波经过电缆传输时，会产生或大或小的反射，若此时故障点在长缆的远端，而且故障点阻抗大，此时故障波形可能存在不易识别的问题。若此时对这几个反射波进行了解，再用对测进行确认，即可判断故障点。

  具体方法为分别在电缆两端对故障进行测试，通过两端的测试结果和全长进行比较以确定故障点的准确性，若两端的测试结果和全长不吻合，有可能存在以下两种情况：故障点的判断存在问题；此电缆可能有多处故障。

  首先以反射波的幅度大小为依据，确认主要的故障点，然后逐一解决。一般情况下故障点以对测中距离故障点近的一端的测试结果进行查找，此时，会出现以下情况：

(1)对测中若两端测试时故障反射故障波都很清晰，就以距离点近的一端的测试结果为准。

(2)若两端(A, B)中距离起端(A)几米至十几米有故障，而忽视近端的测试波形，将会出现事倍功半的效果。这时用对测法很容易识别：如果短路故障，可以从对端(B)进行测试。以起端(A)开路，观察波形变化，若波形朝下又没什么变化，说明故障点在起端(A)；再进一步确定故障点（此时也可再回起端进行测试，查看近端波形特征，再确定故障点，这种情况有可能存在二次、三次反射，即在近端存在连续反射波形）。若近端(A)开路故障，可从远端(B)测试，近端(A)做短路，若波形朝上，没有大的变化，即可以确认近端有开路故障，用上述相同的方法确认故障点。
