煤矿电缆故障类型的判断

 华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试仪“高压设备供应商而努力。

  随着煤矿井巷的不断延伸，电缆在煤矿井下电网中的应用日益广泛，郑州集团部分煤矿的井下电缆就有数万米，而且电缆运行时间越久，绝缘老化变质的可能性越大，故障会越来越频繁，如何及时有效地处理故障，保证煤矿井下供电正常运行，就要看是否能够快速准确地判定故障性质和地点。电力电缆故障的在线监测技术，将成为未来电力电缆故障检测技术的趋势。

电缆故障发生的原因

  造成电缆机械损伤的原因有多方面的，或许当时并没有造成电缆线路故障，但在漫长的使用过程中，电缆线路的损伤部位才发展成故障。常见的几种主要原因如下：一般来说，机械损伤引起的电缆故障占电缆事故的比例很大。如：机械牵引力过大而拉伤电缆；电缆过度弯曲而损伤电缆；在电缆附近进行施工，从而使电缆受到直接的外力损伤；电缆线路受到行驶车辆的震动或冲击性负荷从而造成地下电缆的铅包损裂；电缆线路接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体；电缆敷设时地沟凸凹不平，有些电缆在电杆上的户外，高低起伏落差悬殊，使得高处的绝缘油流向低处而使高处电缆绝缘性能下降，导致故障发生。

其它电缆的制造缺陷：电缆化学、电腐蚀；长期过负荷运行；电缆绝缘物的流失；拙劣的工艺、拙劣的接头和不按技术要求敷设电缆往往都是形成电缆故障的重要原因。

低压脉冲法

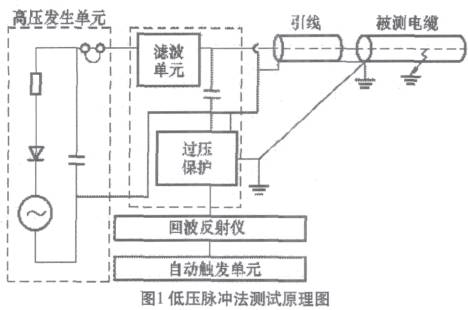

  电缆故障的性质不同，其电缆故障的测距采用的方法也不同。在实际应用中郑煤集团供电处多采用低压脉冲反射法、脉冲电压法、脉冲电流法、二次脉冲法，作为测量电缆的低阻、开路或短路故障的方法。如图1所示。

  低压脉冲法其方法为：将脉冲信号自测试端送入被测试电缆，通过计量发射脉冲和故障点反射脉冲之间的时间差△t来测取故障距离。若设脉冲电波在电缆中的传播速度为v，则电缆故障距离S可由下式计算：S=1/2VT（以上计算由仪器自动完成）。低压脉冲反射法适于测定电缆的低阻和开路故障，也可用于校对电缆的全长和显示电缆中间接头的位置，还可用于测定电缆的波传播速度，测量准确率较高，应用较广。低压脉冲法由仪器内部产生触发，而闪络法则由外部高压产生触发。

电缆故障的测试

  根据电缆故障现场情况，选择测试方法：①用绝缘电阻测试仪依次测量电缆各相对地的绝缘电阻，判断电缆是高阻故障还是低阻故障。②对电缆进行直流高压试验，判断电缆是泄漏性高阻故障还是闪络性高阻故障。可以判断固有的电波速度是否准确，判断是高阻还是低阻故障，当速度不准确时，可以用低压脉冲测试法来解决。需要注意的是，电缆的传输速度是随电缆运行时间的变化有一定的变化，特别是新型号的交联电缆，因为绝缘材料配方的差异，传输速度就会有所不同。对于低压电力电缆，绝缘材料差异更大，所以速度就差别更大。

  电力电缆的故障检测主要为离线测试，电缆故障测试中人的因素也是测试准确度的重要因素之一。测试人员的理论知识、实践经验、电缆运行资料（长度、路径、接头位置两端是否预留等）的完善，对电缆故障测试是事半功倍的。
