接地电阻测试的新方法

 华意电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。

  变电站的接地网连接着全站的高低压电气设备的接地线以及低压用电系统接地、电缆屏蔽接地、监控系统设备接地以及变电站维护检修时的一些临时接地等。接地网有工作接地、保护接地、防雷电和防静电接地等多项用途，它是保证变电站安全可靠运行、保障运行人员和电气设备安全的根本保证和重要措施。随着用电容量的不断扩大，当出现接地故障后，会使短路电流增大，如此地网经过较长时间运行，致使锈蚀现象进一步加重。接地网的好坏（接地电阻值）直接影响变电站设备的安全运行，因此，变电站接地网接地电阻的测试工作显得尤为重要。对变电站接地网接地电阻的测量，主要采用的是传统的工频大电流法或常用的接地电阻仪。介绍一种新的电阻测试方法──异频法。

  异频法基本工作原理和优点

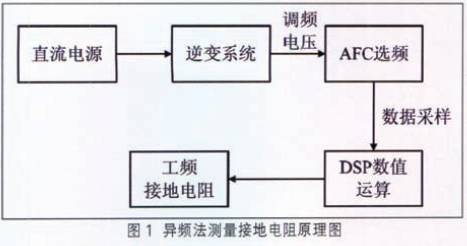

  异频法测量接地电阻的原理框图如图1所示。异频法采用异频功率源，按照电流-电压法，在94-128Hz频率范围内，通常采用94Hz、105Hz、111Hz、128Hz四个测量频率，依靠内置AFC频率自动跟踪系统，自动选择测量频率，产生不同于工频的电流测试信号，从而避开干扰的频率。不同于工频的异频电流测试信号注入被测地网辅助电流极（图3中的Rh），从被测地网辅助电流极取得该测量电流通过时，产生的异频电压信号，该异频电压信号经DSP数字信号处理器计算、分析，得到异频电流信号和电压信号基波分量的实部和虚部，采用硬件和软件设备通过公式计算出被测地网工频下的接地阻抗和接地电阻，并由显示装置显示测量计算的最后结果。

相比于传统的工频大电流法进行测量，异频法具有如下优点：

（1）采用异频小电流测试，只需能通过5A电流的小导线即可，极大地减少了导线成本，降低了布线时的劳动强度。

（2）在线测量，被测接地体无需与负载断开，测试时，只向地网注入异于工频的电流，对变电站的安全运行不产生任何影响。

（3）采用A F C自动测试频率控制技术，自动测试干扰电压、干扰频率、自动抗线圈绕组间的内部干扰及被测线路的外部干扰，最大程度上保证了测量精度，具有极强的抗干扰能力。

（4）采用异频法，除可测量各类接地电阻外，还可以测量土壤的接地电阻系数等参数。
