高压电力电缆故障的起因诊断

  华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试仪“高压设备供应商而努力。

  高压电力电缆是一个大型企业电气专业的核心设备之一，其特点是维护的工作量较小，稳定性较高。但是随着运行年份的增加外部环境不确定因素增加，随着检修中操作的不规范等原因将造成电缆故障。如何快速准确的判定故障的性质和故障点位置，及时的排除故障，是电力检修人员必不可少的基本功，也是确保工厂的生产能够正常运转的必要条件。

  1 电力电缆故障发生的简要原因与分类

  1.1 电缆故障发生的简要原因

  （1 ）机械损伤

机械损伤类比较常见，例如直接外力损伤、施工损伤、自然损伤等。

  （2 ）绝缘受潮

主要表现为绝缘电阻降低，泄漏电流增大，导致绝缘受潮一般原因有电缆中间头或终端头密封工艺不良或密封失效、电缆质量缺陷、电缆护套被刺穿或腐蚀穿孔等。

  （3 ）绝缘老化

  电缆绝缘长期在电和热的作用下运行，其物理性能会发生变化，从而导致其绝缘强度降低或介损增大而最终引起绝缘击穿或绝缘老化，主要原因又有电缆长期承受过电压、电缆附近有较强热源、敷设环境又能引起电缆起化学反应的介质导致等。

  （4 ）过电压、过热等

  长期承受过电压以及在过热环境中绝缘不断老化最终电缆击穿损坏。

  （5 ）电缆产品质量缺陷

  电缆绝缘层厚度不均、绝缘层有气孔等质量缺陷会导致电缆运行一段时间后绝缘击穿等后果。

  1.2 故障类型

  常见的电缆故障有短路（接地）型、断线型、闪络型、复合型等几种。

（1 ）短路（接地）型：电缆一相或多相导体对导体或地之间的绝缘发生贯穿性故障。根据短路（接地）电阻的大小又有高阻、低阻和金属性短路（接地）故障之分。

短路（接地）型故障所指的高阻和低阻之间，其短路（接地）电阻的分界并非固定不变，它主要取决于测试设备的条件，如测试电源电压的高低、检流计的灵敏度等。

（2 ）断线型：电缆一相或数相导体不连续的故障。

（3 ）闪络型：电缆绝缘在某一电压下发生瞬时击穿，但击穿通道随即封闭，绝缘又迅速恢复的故障。

（4 ）复合型：电缆故障具有两种及以上的故障特点。

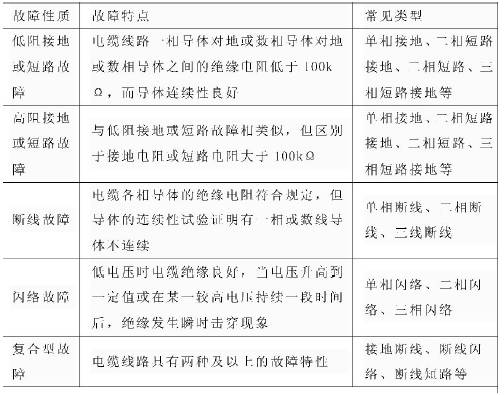

表1 电力电缆线路故障常见故障

2 电力电缆故障诊断的一般方法

(1)测声法

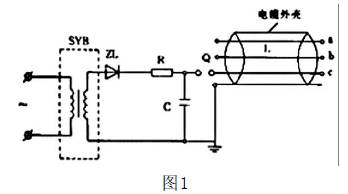

所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。电路接线如图1 所示，其中SYB 为高压试验变压器，C 为高压电容器，ZL 为高压整流硅堆，R 为限流电阻，Q 为放电球间隙，L 为电缆芯线。

当电容器C 充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋”放电声最大时，该处即为故障点。使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。

(2)电桥法

电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1 Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1 Ω的故障，可采用加高电压烧穿的方法使电阻降至1 Ω以下，再按此方法测量。
