在电力系统的安全运行中继电保护装置起着至关重要的作用, 它也是整个电力系统的重要组成部分。电力系统故障以及相关异常状态如果没有快速、准确地做出相关反映往往导致惨痛的悲剧事故。因此继电保护的各个环节都必须正常有效运行从而为电力系统的安全健康运行保驾护航。
继电保护装置使用条件
电力系统的正常稳定运行要有切实可行、科学先进的继电保护装置。没有先进科学的继电保护设备,电力系统的安全有效运行就得不到保证。要实现继电保护离不开相关继电保护装置随着电力系统要求的不断提高,系统对继电保护装置的相关要求也不断提高。在继电保护装置的性能要求上保护装置的灵敏度、可靠性、快速性, 选择性是整个装置设计的关键。
在继电保护设备的灵敏度上继电保护设备对电力系统的各种故障, 以及相关异常情况都要做出及时的反映。给出及时有效的反映能够帮助相关工作人员采取积极有效的预防措施,以降低事故危险发生的概率。在继电保护设备的可靠性上股备要对各种故障给出准确的判断,不能出现误动或者不动现象。在继电保护设备的快速性上,为了避免故障在有限时间内得不到判断而导致大面积故障事故的发生继电器接线要保证高质量以确保设备对各种故障和异常问题做出快速反应。快速的继电保护也能将故障损坏降到最低程度,以确保系统长期安全有效地运行。在继电保护设备的选择性上要求继电保护设备断开故障发生点最近的相关断路设备。选择性保护的目的是使系统故障发生后继电保护能使故障小区以外的其他系统能安全有效运行。
电网继电保护装置现状及存在的问题分析
目前继电保护装置主要分为35 k v 、10 k v。35 k v 及以下电力线路保护技术相对较为成熟其保护设备一般都是简单的电流保护。目前常用的保护技术有升流器在电流互感器一次侧加电流,电压闭锁等相关技术, 这些技术即可对电力系统进行有效正确性地保护。分析当前存在的问题着先是大电流发生器在进行单独加电流时保护无法进行整组的传动试验; 对于保护测试仪而言它只能进行装置二次整组的传动试验无法对检测电流回路的正确性进行检查。
其次高频保护造成的干扰也会引发继电保护误动作。如: 在实际工作中遇到过这样的情况: 某电力回路中发生了单相接地故障,与之相邻的线路出现了纵联保护误动作。进行高频收信录波后发生其主要原因是发信机的信号发生了中断线路对此没有接收到闭锁信号,所以出现了误跳闸。对于高频电缆的屏蔽层来说,如果将其中的两点接地,可以减小干扰电压,收发信机的安全运行也会得到保障。
如果高压电网出现了接地故障在地网中存在接地电流时,接地的两点之间出存在电位差从而造成高频电缆回路中引入纵向电压。当收发信机以及结合滤波器接到高频芯线上出现接地故障的情况下高频电缆中出现工频电流造成输出电压器达到饱和从而中断高频信号最终导致相应的保护误动作。
防范措施分析
相位问题
对于实验设备来说大电流发生器与保护测试仪是相互独立的。在使用过程中首先要对它们的电流和电压相位关系进行确定; 在试验过程中将电源电压的相位作为基准对保护测试仪的电压和电流之间的相位进行调节使得测试仪的输出电流和电源电压之间保持一个固定的相位差; 同时狈口试仪的电压与电源的电压之间的相位差应该是设定的相位角; 当保护测试仪的相位角发生变化时相位差也会发生相应的变化。另外,对于大电流发生器而言对其与试验电源的电压相位进行试验,它们之间的相位角应该保持不变。以上试验证明河以将大电流发生器和测试仪器组合起来洪同组成一套保护传动设备。
时间同步配合问题
对于由于时间不同步而形成的问题本文给出了三种方法。
①采用对讲机实现室内外的同步。在传动试验时着先将室内的测试仪器调节到故障之前的状态将室外的大电流发生器调节到故障电流处并且将电源断开。采用对讲器实现故障量的同时加入。

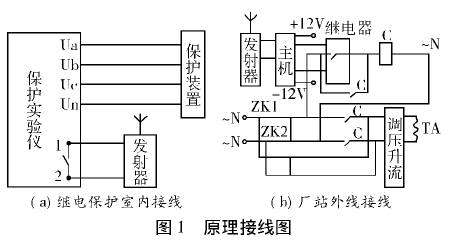

在实际使用中发现将以上两种设备配合使用后能够实现距离保护和零序保护并且是从一次加入电流二次加入电压 但是 在实时 间的配合上依然存在 问题 ,成功率较低。②通过对刀闸和接触器控制回路的利用实现时间同步问题并进行了相应的传动试验。③通过对遥控器控制回路的利用完成同步的配合并进行传动试验。图1 给出了其原理接线。
在我国的电力系统中,继电保护起着重要作用,要想做好相关工作应该充分注意到: 引起继电保护装置误动作的原因是多种多样的除本文所列的原因之外还有: 元件的损坏、自身的保护性能较差、定值出现错误等等。在实际操作中,只有找到问题的根源,才能有针对性地予以消除提高其正确动作率。
