华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试“高压设备供应商而努力。
电缆故障类型
1. 低阻接地故障
2. 高阻接地故障
3. 短路故障
4. 断线故障
5. 闪络性故障
6. 混合故障
低阻接地故障的仪器选着
1. 选择：脉冲反射仪或电桥法
2. 脉冲反射一，应用低压脉冲法，即低压脉冲法雷达原理，适用于0-1k欧姆故障绝缘电阻
3. 低压电桥法，应用惠斯通电桥原理，低压直流电源为电桥电源，适用于0-10k欧姆故障绝缘电源
高阻接地故障的仪器选着
1. 手推车式一体化电缆故障定位系统
2. 应用弧反射法定位专利技术
3. 应用声磁同步发精确定点专利技术
4. 先用高压脉冲信号将高阻瞬间击穿
5. 再用低压脉冲信号快速测量故障点反射
6. 是高阻瞬间转化为低阻的可靠仪器
7. 一体化一起，无需现场分体式接线，确保电缆检修和运行人员的人身安全
短路故障的仪器选择
1. 如短路故障的相间绝缘电阻在0-1k欧姆，则选用脉冲反射仪，E15（15公里测量范围），D30（30公里测量范围），MFX（3.5公里测量范围）
2. 如短路故障的相间绝缘电阻在1k欧姆以上，则绝缘电阻较高的一相接地，绝缘电阻较低的一相为故障相，应用S32手推车
断线故障的仪器选择
1. 预定位选择：脉冲反射仪
2. 精确定点选择，S32手推车系统

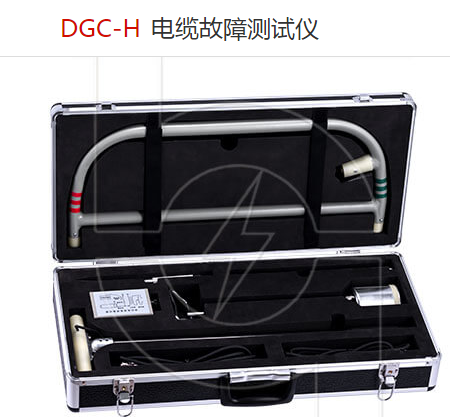

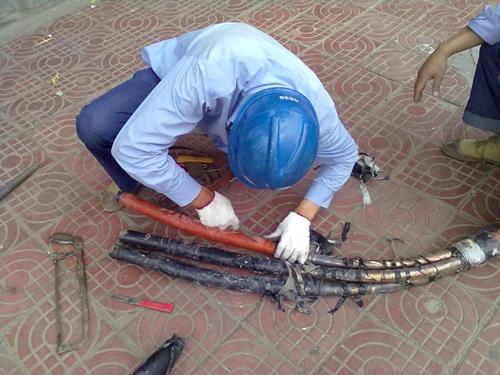

在电力系统中，电缆故障的寻测是一个非常棘手的问题，尤其是对重要的线路或用户，长期停电将造成重大隐患或损失。因而尽快确定电缆故障点的位置，恢复正常供电往往成为一项十分紧迫的任务。
电缆故障测试包括两大步骤：粗测和精测。粗测的方法很多，主要有电桥法、低压脉冲法、高压闪络测量法等。无论用哪种方法进行粗测，只能确定故障点在某一范围内。其误差随粗测方法的不同而差别很大，还要考虑电缆走向及预留等因素，一般来说粗测误差在10米以内，甚至20米内都是允许的。要找到具体的故障点，则要依靠精测来解决。
电缆故障点的精测包括以下两点：
(1)电缆路径的查找：实测中往往容易被忽略而浪费大量的时间，为避免走弯路，搞清电缆的正确走向很有必要。
(2)精确定点：在冲击高压作用下依据粗测的范围在电缆正确路径的正上方找出故障点。通常可确定在50公分范围内。
电缆路径的查找
1、电缆走向的查找
在电缆故障精测过程中，首先有必要而且应该做的就是查找电缆正确走向。通常测试人员都不同程度地遇到过因人员变动或图纸丢失而对电缆走向不清楚的困惑，此时唯一的办法就是用仪器来作出正确判断。根据周围环境将路径信号发生器输出设置为断续或者连续。
信号源（路径仪）连续输出一固定频率的正弦（或余弦）信号加到被测电缆某一好项上，根据电磁感应原理，在电缆的周围必然产生电磁波。通过磁电传感器（探棒）将磁信号转化为电信号，再经信号处理器放大后通过耳机转化成声音信号。通过探棒位置移动引起声音大小的变化这一规律来确定电缆的走向和深度。
通过信号源（路径仪）给电缆输入一正弦交流信号时，根据电磁感应定律及右手螺旋法则，电缆周围的磁力线是以电缆为圆心的同心圆，磁力线上任一点的切线方向为该点的磁场方向。
当探棒（感应线圈）沿与地面垂直的方向（即感应线圈的法线方向与地面成90*夹角）左右移动时，电磁感应理论认为：线圈中必然有磁力线穿过。当探棒到达H点时，因其法线方向与该点的场强方向垂直，通过线圈的磁力线为零，此时在耳机中听到的声音为最小，H点正下方即为电缆的正确走向。耳机声音遵循图4-2ａ的规律．
2、 电缆深度的查找
电缆埋设深度的查找可以理解为路径查找中的一个辅助过程，原理与前者一致。使探棒与电缆走向垂直并与水平成45*角向一边移动时，耳机的声音有一个由大变小，又由小变大的过程，最小声音那一点到电缆的距离即是电缆在该处的埋设深度。
