  交流耐压作为一个重要的电气试验项目，正确的接线是一个试验能否完成的必须保证之一。下面我们来看看变压器交流耐压试验接线。

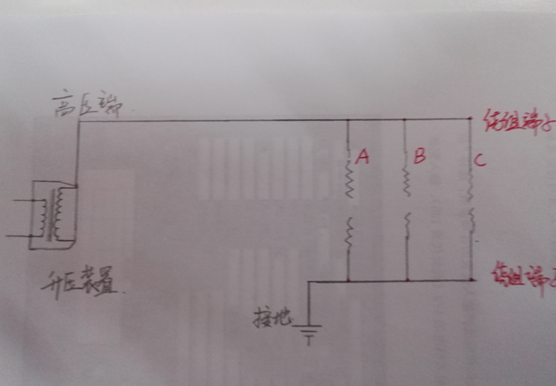

  我们可以将变压器的被测绕组进行短接，将变压器的对应侧的绕组端子进行短接之后接地。将短接之后的被测绕组接到升压装置的高压输出端子。升压装置可能是试验变压器或者串联谐振装置。我们上图只是一个简易的接线图，升压装置的接线图我们就不详细的介绍了。

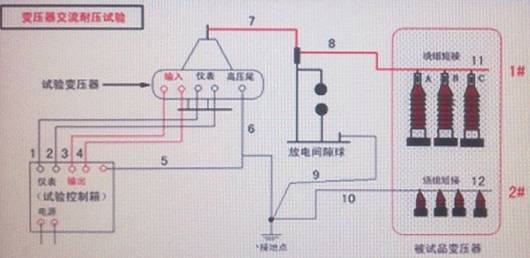

  如果我们需要做一些必要的保护，可以在高压输出和被测绕组端子之间进行限流电阻或者放电保护球隙等安全设备的接线。当然现在的试验设备都具备一定的保护能力，在试验出现问题时都能保护仪器和人员安全。

  正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。过其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部据。也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

  相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会（IEC）标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。

  变压器可能包含其中一种或多种绝缘介质）；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等（不同种类的，最后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

  变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；

  现在市场上很多先进的交流耐压测试仪都提供多种功能来避免测试中误判情况的发生，对于操作人员也必须提供全面、系统、规范的操作培训，这对减少误判情况发生，提高产品检测效率及产品品质有重要的意义。
