华意电力是一家专业研发生产串联谐振耐压装置的厂家，本公司生产的串联谐振耐压装置在行业内都广受好评，以打造最具权威的“串联谐振耐压装置“高压设备供应商而努力。
交流耐压试验是对被试物加一高于运行中可能遇到的过电压数值的交流电压，并使其承受一定时间，以检验设备的绝缘水平，交流耐压试验能更好地模拟被试物在实际运行中承受过电压的情况，更能有效地发现一些局部缺陷（如定子绕组槽部绝缘损伤）。对发电机进行交流耐压试验是判断发电机定子绕组绝缘质量的重要手段，工频交流耐压试验是考验发电机主绝缘承受工频过电压能力的有效方法，对保证设备安全运行具有重要意义。
由于交流耐压试验的试验电压比运行电压高，且属于破坏性试验，因此进行此项试验前，应先测定绝缘电阻、吸收比以及极化系数并合格，直流耐压试验符合规程要求等，耐压前再次检查绝缘情况应合格，若发现绝缘受潮或有缺陷时，应进行干燥及尽可能将缺陷消除后再进行交流耐压试验。
试验步骤

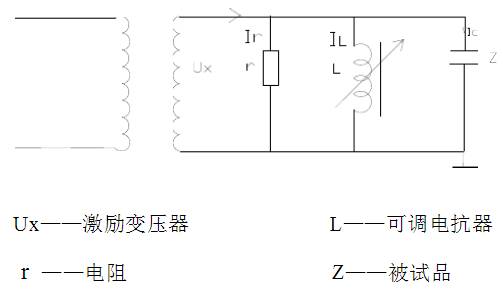

试验原理图
交流耐压试验的注意事项
1. 试验前必须确定定子绕组绝缘电阻、吸收比以及极化系数已经测量并合格，且直流泄漏和直流耐压试验已经测试合格。
2. 试验应采用星形接线中的线电压作为试验电源。
3. 接线时要注意高压引线对地应有足够的安全距离。
4. 调压时必须从零开始，不可冲击合闸。
5. 升压过程中或耐压试验时，若发现有异常现象均应立即停止试验，把电压降为零，再拉开电源。
6 交流耐压试验前后均应测量发电机的绝缘电阻。
安全措施
1. 检查发电机、试验装置及相关设备的接地，应可靠。
2. 发电机定子绕组非试验相首尾短接，并可靠接地。
3. 定子检温元件应可靠接地。
4. 发电机转子绕组应首尾短接，并可靠接地。
5. 发电机引出线封闭母线应短接，并可靠接地。
6. 与发电机相连的相关管道应短接接地。
7. 试验变压器外壳及试验装置应可靠接地。
8. 更换高压接线安全问题
交流耐压试验结束，降压和切断电源后，试品中残留的电荷，自动反向经试验变压器高压绕组对地放电。在更换接线时应在试品上悬挂接地放电棒，以保证人身安全，并采取措施在再次升压前，先取下放电棒，防止带接地棒升压。
一、 被试品对象
发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF。
二、 系统主要技术参数及功能
1. 额定容量：200kVA； 2. 额定电压：25kV； 3. 额定电流：8A
4. 工作频率：工频50Hz；
5. 输出电压波形畸变率：≤0.5%；
6. 允许连续工作时间：额定负载下15min；
7. 额定负载下连续运行15min后温升≤65K；
8. 装置自身品质因数：Q≥30；
9. 系统测量精度：有效值1级；
10. 输入电源：三相380V电压，频率为50Hz；
11. 对被试品具有过流、过压及试品闪络保护；
12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；
三、 设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
四、 系统配置及其参数
1. 激励变压器JLB-40kVA//2.5kV/0.4kV 1台
a) 额定容量：40kVA；
b) 输入电压：400V，单相；
c) 输出电压：2.5kV d) 结 构：干式
e) 重 量：约95Kg；
f) 额定运行15分钟后线圈对空气温升：≤65K;
2. 谐振操作台TC-（L）-40kVA/380V (含调压器) 1台
a) 额定容量：40kVA；
b) 输入电压：380V；
c) 输出电压：0~420V；
d) 保护功能：零位、过流、过压及试品闪络保护；
e) 重 量：约135kg；
3. 可调电抗器 TFL-200kVA/25kV 1台
a) 额定容量：200kVA；
b) 额定电压：25kV；
c) 额定电流：8A；
d) 可调电感量：8H~16H；
e) 品质因数：Q≥30；
f) 结 构：干式、带铁芯可调式；
g) 数 量：1台；
h) 重 量：约175Kg ；
4. 分压器FR-30kV 1台
a) 额定电压：50kV；
b) 测量精度：交流有效值1.5级；
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：1000：1，
e) 分压比误差：≤1.0%；
f) 重 量：约10Kg；
g) 结 构：铝合金外包装。

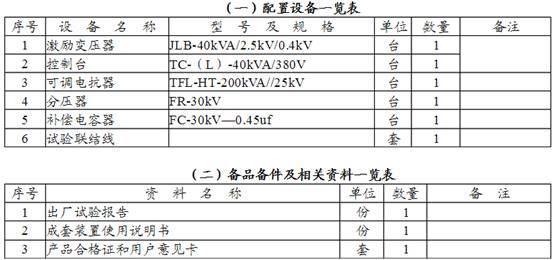

五、 供货清单一览表
六、 装置主要特点及功能
1. 反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保 护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
2. 体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。
3. 调感谐振装置的主要功能有：
（1）电抗器铁芯间隙直读功能：
本装置在电抗器上安装了间隙观察孔，可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。
（2）耐压时间到自动降压功能：
耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压
（3） 零位合闸、零起升压功能：
具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。
（4） 过流保护功能：
系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
（5） 过压及被试品闪络保护功能：
本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。
（6） 各试验数据实时监测功能：
可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
