耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的绝缘材料所能承受耐压能力的试验。电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用(过电压值可能会高于额定工作电压值的好几倍)。在这些电压的作用下，电气绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。
电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。目前市场上所见的交流耐压机使用较多的是台式结构的单项测试指标测试仪器，不能满足用户需要多指标综合测试的需求;而且目前市场上的耐压测试仪多采用的是传统的测试方法，测试精度不高，采用的技术和主要性能指标与国外先进水平有一定的差距，不能完全满足目前发展的电气安全性能测试工作的需要。因此研究符合最新国际标准的采用先进技术和具有更好性能指标的耐压测试系统具有重要意义。
交流耐压机主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法。
交流耐压机基本原理
耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统。
耐压测试仪结构及组成
(1)升压部分
调压变压器、升压变压器及升压部分电源接通及切断开关组成。220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。用户只需调节调压器就可以控制升压变压器的输出电压。
(2)控制部分
电流取样，时间电路、报警电路组成。控制部分当收到启动信号，仪器立即在接通升压部分电源。当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。当收到复位或者时间到信号后切断升压回路电源。
(3)显示电路
显示器显示升压变压器输出电压值。显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。
(4)以上是传统的耐电压试验仪的结构组成。随着电子技术及单片，计算机技术飞速发展;程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。
交流耐压机是在同类产品高压试验变压器的基础上，按试验变压器国家标准要求，经改进后生产的一种新型产品，本系列交流耐压机产品分为交流、交流串激、交直流、交直流串激四种，具有体积小、重量轻、结构紧凑、功能齐全、携带使用方便、无渗透油现象等特点。交流耐压机适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，是高压试验中必不可少的仪器。下面以华意电力的变频串联谐振交流耐压装置为例介绍一下装置的结构。
4.1.设备基本说明
4.1.1.电源：
4.1.设备基本说明
4.1.1.电源：将380V的三根火线直接与调频电源的“ 输入”连接。
4.1.2.操作面板说明
电源开关：负责计算机部分的电源供给。
电源指示：总电源上电指示，空气开关合上时点亮。
复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
停止：发生紧急情况的应急中断按键。
信号：用于接入分压器低压臂，最大电压 100V，输入阻抗 10M。
接地：用于系统安全接地。
液晶显示器：用于系统各参数、波形、菜单等的显示。
低压输出电压：变频电源输出电压。
自动指示：自动工作时，自动指示灯亮。
手动指示：手动工作时，手动指示灯亮。
自动，手动：切换自动，手动转换按扭。
手动调节电压：手动时，调节变频电源输出电压。
4.1.3.接通电源
操作箱在上电后启动“ 电源开关”，“ 电源指示”灯亮 ，液晶点亮显示。
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。
4.2.0. 触摸屏显示器
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。
4.2.0. 触摸屏显示器：
调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

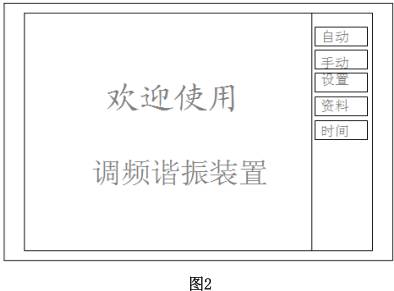

4.2.1. 开机后，液晶的显示界面如图 2 所示。
自动、手动：选择试验模式；
设置：各种试验参数的设置；
资料：查看和输出试验记录；
时间：设置试验时间；

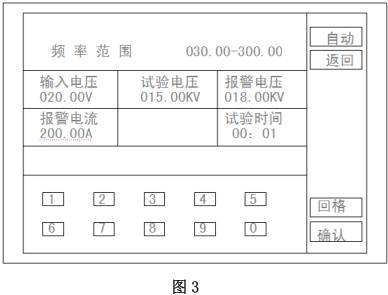

4.2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“ 设置”后，液晶的显示界面如图 3 所示。
试验频率：选择自动调谐时的频率区间，自动调谐时在此区间内扫频。
1.下限频率最高为 100HZ，上限频率最低为 150HZ。
2.当第一次试验时建议采用 30HZ～300HZ 进行扫描。
3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。
输入电压：设置调谐时输入电压的初此值。
1. 对 Q 值较低的试品如发电机、电动机、架空母线，初此值设定为 30～40V；
2. 对 Q 值较高的试品如电力电缆、变压器、GIS 等，初此值设定为 10～15V。
设备电压：本套谐振装置可输出的最高电压值。该项数值是在产品出厂和设备维修时用于调节测量精度使用的，在现场试验时，请勿调整。
试验电压：设置试验电压的最高值。我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“ 试验电压”的数值设定为比要施加的试验电压低 5％Ue。
报警电压：设置试验电压的极限值，电压超过时自动终止试验。一般比试验电压高 10%。
报警电流：设置输出电流的最高值。在不知道实际试验电流的情况下，一般将其设置成装置额定电流的 2/3。
运行时间：设置试验电压的加压时间。00:01 指试验时间为 1 分钟，其余的依此类推。
确认：移动需要设置的位置。当设置完某一参数后，点击“ 设置”自动保存该参数并进入下一项参数设置。
1～0：数字键：选择需要设置的数值。
020.00 位置：按数字时显示需要值。
退格：改变设置位数。
返回：设置完成后返回到图 2 界面。点击“ 返回”后，保存所有设置了的参数，进入到试验界面。
注意：因为你是第一次使用我们的设备，建议在进行试验操作前仔细检查你的当次设置是否符合试验要求。具体做法就是在试验前你再次点击“ 设置”，进入图 3 界面，依次检查每一项参数，确认与试验要求符合后再点击“ 返回”进入待试验的图 2 界面。
注意：在手动调节电压时，调节频率需用触摸屏上调节。
