华意电力是一家专业研发生产串联谐振耐压装置的厂家，本公司生产的串联谐振耐压装置在行业内都广受好评，以打造最具权威的“串联谐振耐压装置“高压设备供应商而努力。
耐压测试是一种破坏性的测试，它用来检测经常发生的瞬态高压下的产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性足够强。
交流耐压和直流耐压都是耐压试验，是坚定电力设备绝缘强度的方法。

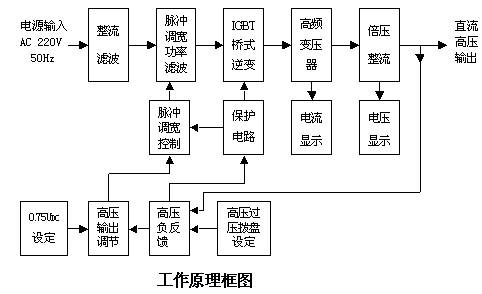

直流耐压试验
直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄露电流试验同时进行。
直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比，直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流更接近实际。
使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。采用直流测试的另一个好处在于可以逐渐的施加电压。在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。事实上，无论是测试电源是多少，其产品特点如何，在操作产品前对其放电都是有好处的。
直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上面施加电动力，而多数电子产品正式在交流电源下进行工作的。另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。
交流耐压试验
交流耐压试验对绝缘的考验非常严格，能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度的最直接的方法，对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在试验前必须对试品先进性绝缘电阻、吸收比、泄露电流和介质损耗等项目的试验，若实验结果合格方能进行交流耐压试验。否则，应及时处理，待各项指标合格后再进行交流耐压试验，以免造成不应有的绝缘损伤。
交流耐压测试的有点在于，它可以检测所有的电压极性，这更接近与实际的实用情况。另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。并且，交流测试完成以后，无需进行样品放电。
交流耐压测试的不足在于，如果测试中的线路中有大得Y电容，子啊某些情况下，交流测试将会误判。大部分安全标准允许使用者在测试钱不连接Y电容，或者改为使用直流测试。直流耐压测试在加高压与Y电容时，不会误判，因为此时电容不会允许任何电流通过。

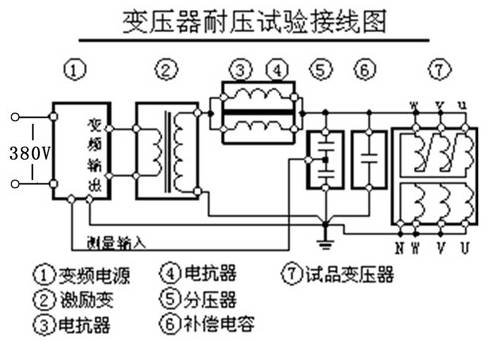

今天以华意电力的XZB串联谐振装置为例介绍一下交流耐压装置。
装置部件介绍
1.1.1 电源
1. 380V的市电,详细接法请务必按照。
2. 4.4.0励磁变压器接法的说明中连接!

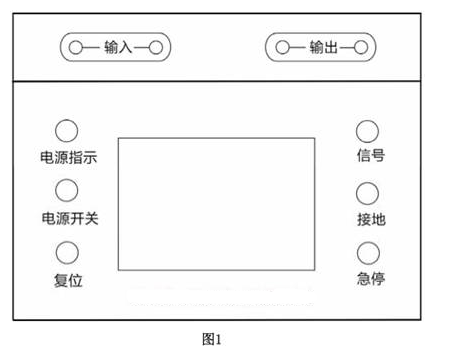

1.1.2 操作面板说明
1. 电源开关：负责计算机部分的电源供给。
2. 电源指示：总电源上电指示，空气开关合上时点亮。
3. 复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
4. 停止：发生紧急情况的应急中断按键。
5. 信号：用于接入分压器低压臂，最大电压 100V，输入阻抗 10M。
6. 接地：用于系统安全接地。
7. 液晶显示器：用于系统各参数、波形、菜单等的显示。
8. 输入：电源接入。10KW 以下通过中间变压器接入，10KW 以上直接在380V电源电源的两根火线上接入。
9. 输出：调频电源输出至励磁变压器输入。
10. 大容量控制台的输入输出的接线柱在箱体背面的下部分。
1.1.3 接通电源：
操作箱在上电后启动“电源开关”,“电源指示”灯亮，液晶点亮显示。
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。
1.2.0 触摸屏显示器：
调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

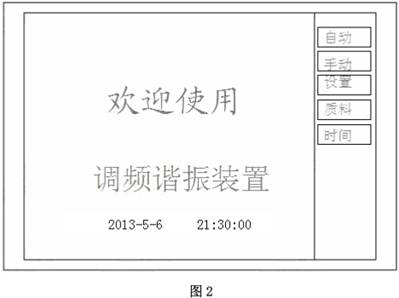

1.2.1 开机后，液晶的显示界面如图2所示。
1. 自动、手动：选择试验模式；
2. 设置：各种试验参数的设置；
3. 资料：查看和输出试验记录；
4. 时间：设置试验时间；
1.2.2 试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！

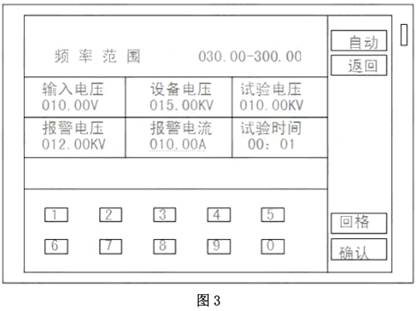

点击“设置”后，液晶的显示界面如图 3。
试验频率：选择自动调谐时的频率区间，自动调谐时在此区间内扫频。
1.下限频率最高为 100HZ，上限频率最低为 150HZ。
2.当第一次试验时建议采用 30HZ～300HZ 进行扫描。
3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。
输出电压：设置调谐时输出电压的初此值。
1. 对 Q 值较低的试品如发电机、电动机，初此值设定为 30～40V；
2. 对 Q 值较高的试品如电力电缆、变压器、GIS 等，初此值设定为 10～15V。
试验电压：设置试验电压的最高值。
我们的电压跟踪系统具备自动校核较大电压波动的功能，但电网电压的波动幅度较小，由此而引起的高压电压的波动也在仪器的捕捉范围内，因此，我们强烈建议你在设置试验电压时，将“试验电压”的数值设定为比要施加的试验电压低 5％Ue。
报警电压：设置试验电压的极限值，电压超过时自动终止试验。一般比试验电压高 10%。
报警电流：设置输出电流的最高值。在不知道实际试验电流的情况下，一般将其设置成装置额定电流的 2/3。
运行时间：设置试验电压的加压时间。00:01 指试验时间为 1 分钟，其余的依此类推。
电压比：用于设置分压器的分压比。一般在出厂时已经设置完毕，现场试验时不能调整，以免计量的电压不对。之所以在界面上保存此项，是用于在一定的时候效验分压器。
确认：移动需要设置的位置。当设置完某一参数后，点击“设置”自动保存该参数并进入下以设置项。
1～0：数字键：选择需要设置的数值。
020.00 位置：按数字时显示需要值。
退格：改变设置位数。
返回：设置完成后返回到图 2 界面。点击“返回”后，保存所有设置了的参数，进入到试验界面。
注意：因为你是第一次使用我们的设备，建议在进行试验操作前仔细检查你的当次设置是否符合试验要求。具体做法就是在试验前你再次点击“设置”，进入图3界面，依次检查每一项参数，确认与试验要求符合后再点击“返回”进入待试验的图 2 界面。1.3 励磁变压器：
1. A1、A2 等高压端的电压值是根据用户试品对象特殊设计的，不能接错。
2. 一般在对试验电压低、电流大的试品试验时接较低电压端，反之接较高电压端。
3.用于发电机、电动机耐压的谐振装置的励磁变压器的输出电压较高，在使用时请尽可能将连接线与其他物体隔离。
4. 励磁变压器的接地端是保证隔离效果和安全的重要端口，必须可靠接地。
1.4 电容器分压器：
1.我们提供的电容器分压器是保证在不带任何试品的情况下，可以自升压的必备件，主要用于检查装置和效验分压器。
2.电容分压器的额定电容量通常与所有电抗器串联时的电抗值匹配，所以在没有特殊说明的情况下，对装置自升压时请将所有电抗器串联连接。
