断路器是电力系统最重要的控制和保护设备，它在电网中起两方面的作用。在正常运行时，根据电网的需要，接通或断开电路的负载电流，这时起控制作用。而当电网发生故障时，断路器和保护装置及自动装置相配合，迅速、自动地切断故障电流，将故障部分从电网中断开，保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，这是起保护作用。
交流耐压试验是鉴定设备绝缘强度最有效和最直接的试验项目。对断路器进行耐压试验的目的是为了检查断路器的安装质量，考核断路器的绝缘强度。
进行断路器耐压试验的设备，可根据情况采用工频试验变压器或串联谐振耐压装置。
1. 工频试验变压器
（1）电压选择，根据被试品的试验电压选用具有合适电压的工频试验变压器。试验电压较高时，也可采用多级串接式试验变压器，并检查试验变压器所需压侧电压是否与现场电源电压、调压器相配。
（2）选用接触式单相调压器，要求：a. 波形畸变小和阻抗电压低；b. 从零起升压，能实现连续、平稳调压。
（3）保护电阻一般取0.1~0.5Ω/v，并应有足够的热容量和长度，与保护球隙串联的保护电阻，其电阻值通常取1Ω/v。
（4）选用数字式、多量程峰值电压表。
（5）选用相应电压等级的电容分压器。
2. 串联谐振装置的选择
（1）调感式串联谐振耐压试验装置

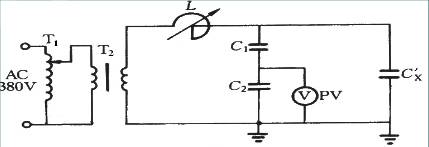

调感式串联谐振耐压试验装置结构原理如图1所示。
图1
（2）变频串联谐振耐压试验装置

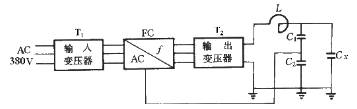

调频式串联谐振耐压试验装置结构原理如图2所示
图2
3. 危险点分析及控制措施
（1）防止高空坠落
使用梯子应有人扶持或绑牢，在断路器上作业应系好安全带。
（2）防止高处落物伤人
高处作业应使用工具袋，上下传递物件应用绳索栓牢传递，严禁抛掷。
（3）防止工作人员触电
拆、接试验接线前，应将被试设备对地放电。加压前应与检修负责人协调，不允许有交叉作业。工作人员应与带电部位保持足够的安全距离。试验人员之间应口号联系清楚，加压过程中应有人监护并呼唱。试验仪器的金属外壳应可靠接地，一起操作人员必须站在绝缘垫上。
交流耐压试验，概括的说，就是用超过被试品耳钉电压一定倍数的交流高电压，来代替设备在实际运行过程中所可能承受的大气过电压和内部电压，按规定对被试品绝缘作一定时间（一般为1分钟）的试验。它能有效地发现绝缘中的集中性缺陷，考核鉴定设备的绝缘水平。对于用工频电压来试验的，就叫做工频交流耐压试验。
交流耐压试验的必要性：
虽然交流耐压试验具有积累效应，但是它比较接近设备实际运行状态，而且能提前暴露设备的一些绝缘缺陷，更能有效地发现绝缘弱点。因此它是决定设备是否能够投入运行的鉴定性试验。
所谓积累效应是指固体有机绝缘在较高的交流试验电压作用下，其绝缘中的一些弱点更加发展，每次试验都对绝缘造成新的损伤积累，这种现象称为积累效应。
对于直流耐压试验来说，虽然试验电压较高，也能发现一些绝缘弱点，但是由于电气设备的绝缘大部分都是复合绝缘结构，在直流试验电压作用下，电压按电阻分布，而在交流电压作用下，则主要按电容分布，所以直流耐压试验的条件与设备实际运行情况不符，等效性较差。
而交流耐压试压能符合电气设备绝缘的实际运行情况，因此，较直流耐压试验往往更能有效地发现问题所在。正因如此，迄今为止，工频交流耐压试验，在电气设备绝缘的各项试验中，是一项具有决定意义的试验。它是在前面各项绝缘试验都已进行且检验合格之后，最后判断电气设备能否投入运行的决定性试验。
交流耐压试验的目的
交流耐压试验是鉴定电气设备绝缘强度的比较有效、直接的方法，它对判断电气设备能否继续运行具有决定性意义，也是保证设备安全运行，避免发生绝缘事故的重要手段。由于交流耐压属于破坏性试验项目，因此，必须严格按照标准的规定进行。
交流耐压试验中，最关键的问题就是正确选择试验电压的数值。一方面要求能保持绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。一般讲应考虑到以下几个因素。
1、 在被试品上可能产生过电压的数值、持续时间及其次数。如果被试品遭受到较高过电压的可能性极小，则可不必采用过高的试验电压；如果被试品可能遭受到较高的电压，则应该适当提高试验电压的数值。
2、 电机或电器设计时采用的绝缘水平。
3、 设备绝缘的状况。电机在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中的设备的试验电压应为出厂时的75-90%
4、 备品、备件和检修力量。
5、 电机和电器在电力系统中重要性。
