  华意电力是一家专业研发生产回路电阻测试仪的厂家，本公司生产的回路电阻测试仪在行业内都广受好评，以打造最具权威的“回路电阻测试仪“高压设备供应商而努力。

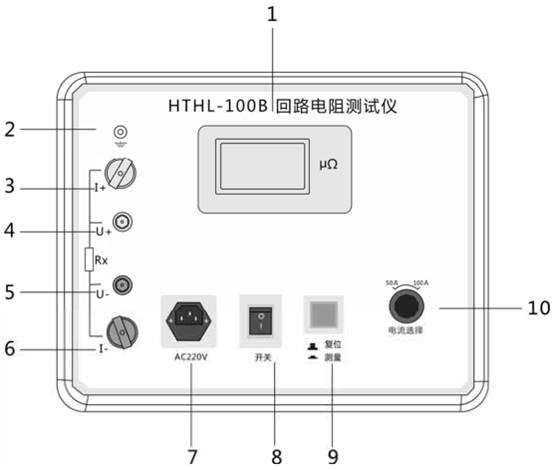

  面板结构

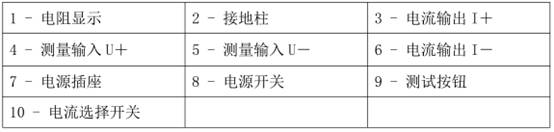

面板功能介绍：

工作原理

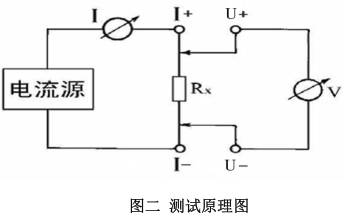

  本仪器采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

  由电流源经“I+、I-”两端口（也称 I 型口），供给被测电阻 Rx 电流，电流的大小有电流表 I 读出，Rx 两端的电压降“U+、U-”两端口(也称 V 型口)取出，由电压表 V 读出。通过对 I、U 的测量，就可以算出被测电阻的阻值。

  产品特征

  1、大电流：回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

  2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

  3、回路电阻测试仪使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

  4、携带方便：体积小、重量轻。

 目前，接触电阻的测量电力系统中普遍采用常规的 QJ44 型双臂直流电桥，而这类电桥的测试电流仅 mA 级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准 SD301—88《交流 500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流 100A 的规定，以确保试验结果准确。

  华意电力生产的 HLY-100A 回路电阻测试仪是根据中华人民共和国最新电力执行标准 DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流 100A。可在电流 100A 的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

  技术指标

  1．测量范围：1～1999μΩ

  2. 分 辨 力：1μΩ

  3. 测试电流：DC 100A

  4. 测量精度：0.5%±1d

  5. 显示方式：电流：三位半 LCD；电阻：三位半 LCD

  6. 工作电源：AC220V±10%，50Hz

  7. 工作环境：温度:-10℃～40℃；湿度：≤80%RH

  8. 体 积：300×270×200 mm3

  9. 重 量：5kg（不含附件）

  用途

  HLY-100A 回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

  性能特点

  1．大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

  2．抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

  3．使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

  4．携带方便：体积小、重量轻。
