1. 开机
确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。开机时，蜂鸣器短时响，表示系统开机。
2. 主界面

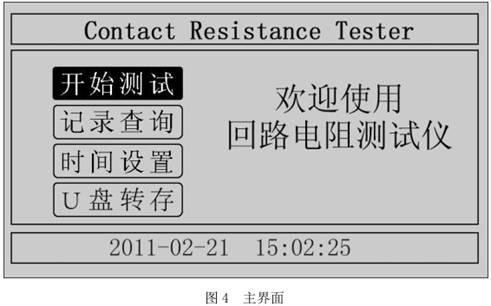

打开电源开关，系统进入主界面，如图 4 所示。
移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。主界面下方显示系统当前时间。
3. 测试菜单界

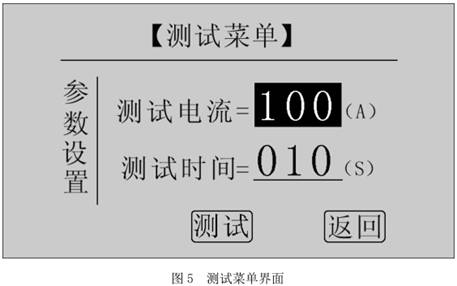

在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。默认测试电流为 100A，测试时间为 10s。
在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。
点击“测试”项，系统进入“测试结果”界面。点击“返回”项，系统返回上一界面。
注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值 10s。
4. 测试结果
599s，超出该范围系统返回默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值 10s。
5. 测试结果

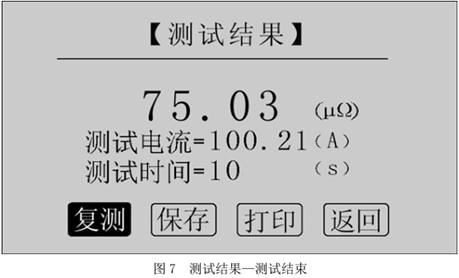

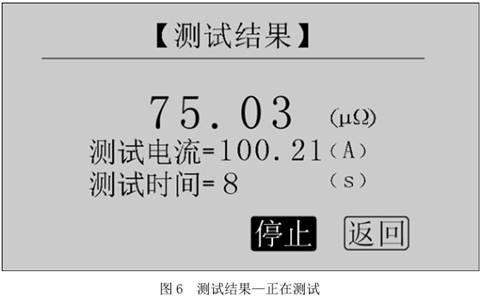

在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。界面上依次显示电阻值、测试电流值和测试时间。
注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。
正在测试时，系统显示“停止”，“返回”项。点击“停止”，系统停止计时，电流停止输出。点击“返回”，系统停止计时，电流停止输出并返回上一界面。
注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。计时时间到自动停止电流输出。
点击“复测”项，系统以设定好的参数对电阻重复测量一次。
点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。
点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。
点击“返回”项，系统返回上一界面。

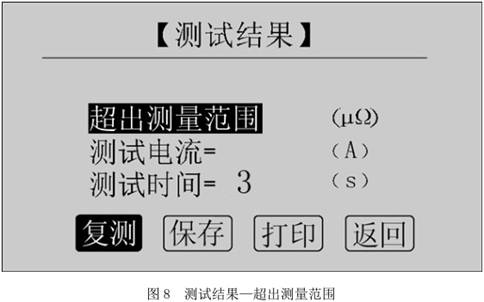

若测量值超出测量范围，液晶屏显示“超出测量范围”，如图 8 所示，同时蜂鸣器报警。此时电流仍在输出，直到计时结束。
6. 保存测试结果

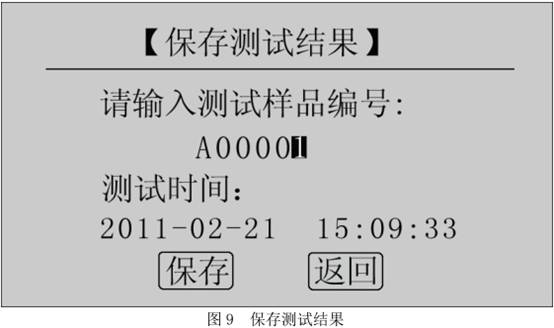

在“测试结果”界面点击“保存”按钮，系统进入“保存测试结果”界面，如图 9 所示。

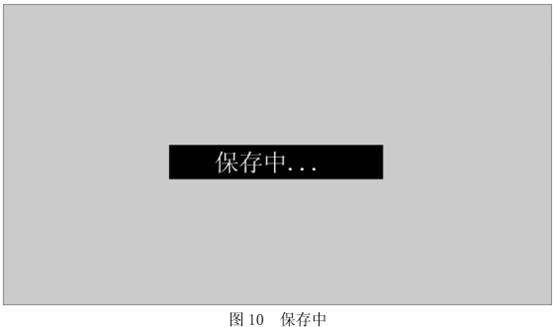

使用鼠标输入样品编号，点击“保存”项，测试结果将被保存到 I2 C 存储器中，保存界面如图 10 所示；点击“返回”项，系统返回上一界面。
本仪器最多存储 200 条记录，若存储记录数超过 200 条，系统提示“内存已满请删除”，如图 11 所示。在记录查询界面即可完成单条或全部记录删除。
7. 记录查询

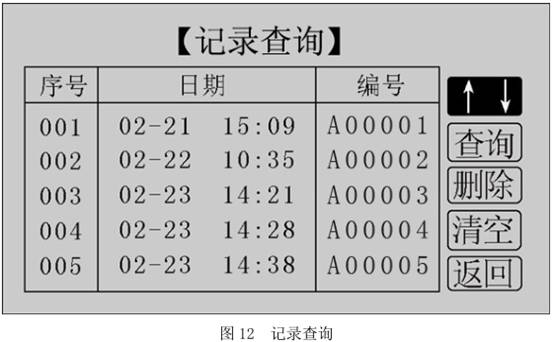

在“主界面”点击“记录查询”，系统进入“记录查询”界面，如图 12 所示。

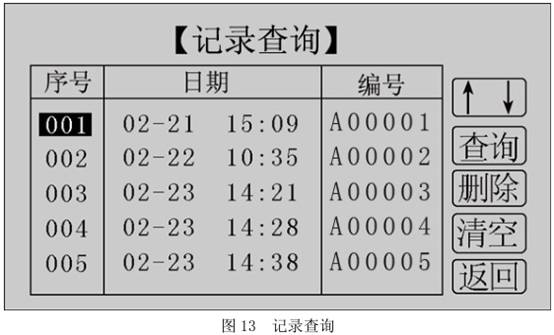

点击“↑↓”，旋转鼠标，选择需要查询的记录序号，如图 13 所示。

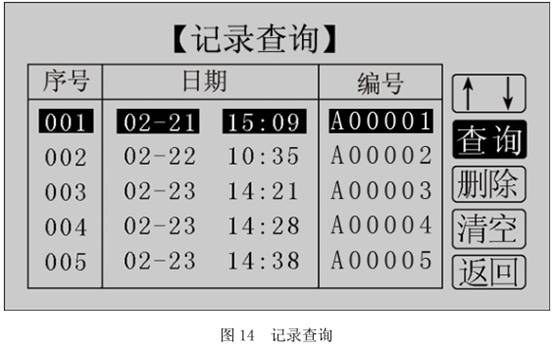

在选中的记录序号上点击鼠标，进入选中记录的操作界面，如图 14 所示。

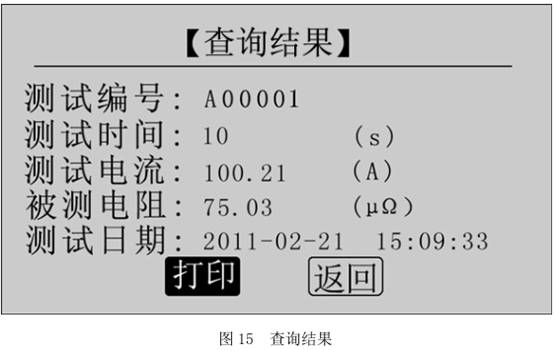

此界面用于对选中的单个记录进行查询、删除，对所有记录清空，返回。点击“查询”，系统显示该条记录的详细信息，如图 15 所示。

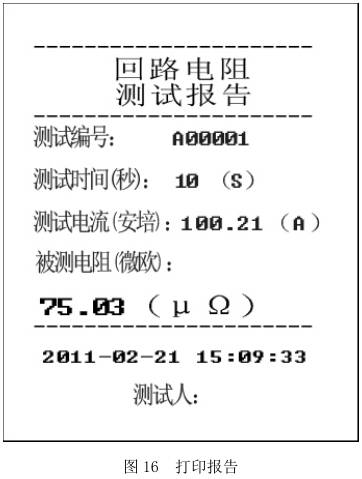

点击“打印”即可打印该条记录，打印结果如图 16 所示。点击“返回”，返回上一界面。

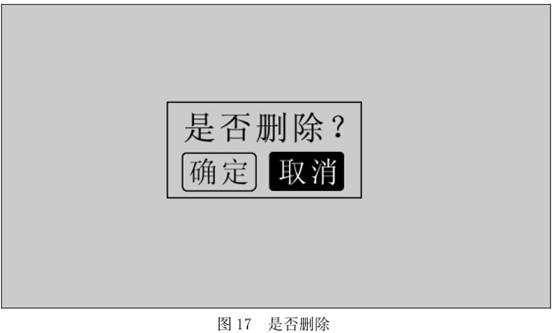

点击“删除”，系统提示“是否删除？”， 如图 17 所示。点击“确定”删除该条记录；点击“取消”，返回上一界面。

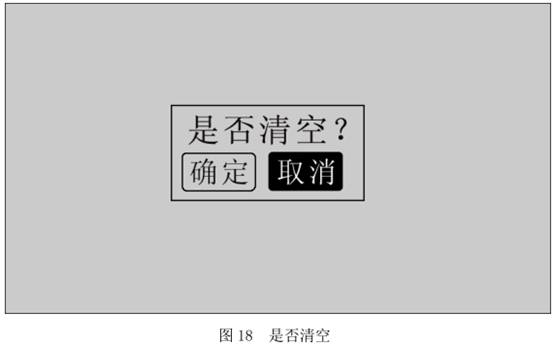

点击“清空”，系统提示“是否清空？”， 如图 18 所示。点击“确定”清空所有记录；点击“取消”，返回上一界面。
8. 时间设置

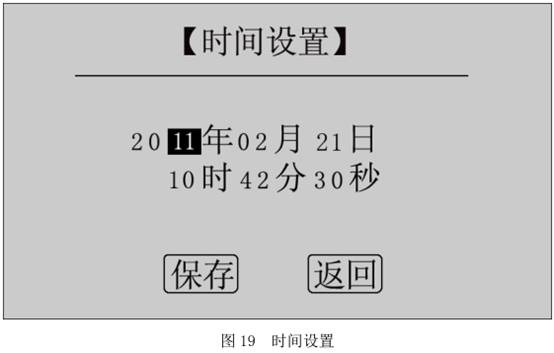

在主界面下点击“时间设置”，进入“时间设置”界面，如图 19 所示。
移动光标到需要修改日期和时间的位置上，使用鼠标输入正确的日期和时间值，点击“保存”，系统将保存最新设置的日期、时间值并返回到主界面；点击“返回”，系统返回主界面。
9. U 盘转存

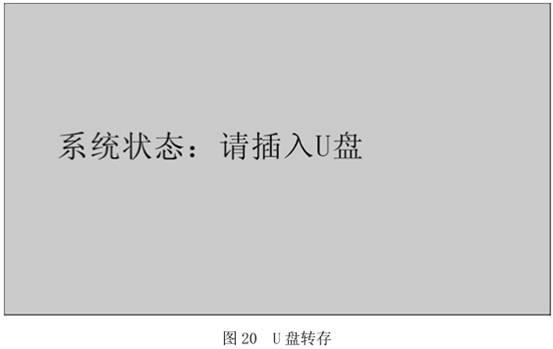

在主界面点击“U 盘转存”，进入转存界面，如图 20 所示。

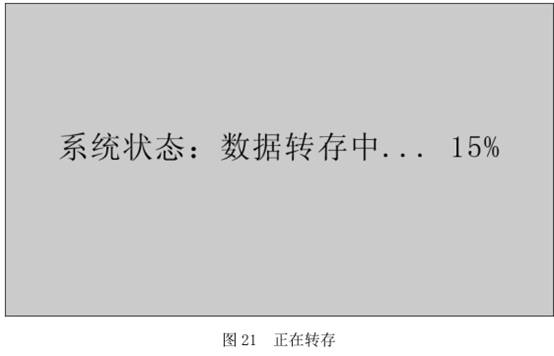

插入 U 盘，自动转存测量数据到 U 盘中，如图 21 所示。

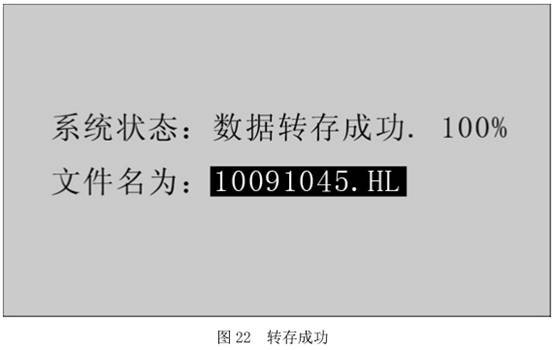

数据转存过程中，界面右边显示转存进度，数据转存成功后显示 100%，如图 22 所示。
转存成功，保存文件名为 XX(月)XX(日) XX(时)XX(分).HL，拔下 U 盘，仪器自动返回主界面。
10. 测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

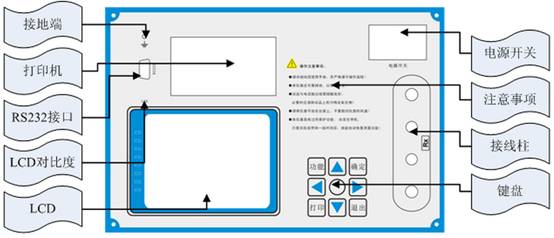

面板说明及接线
接地端：连接大地的连接端。
打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。
RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。
LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。
电源开关：工作电源，带保险丝。
注意事项：有一些简短的提示语句和安装接线图。
接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。
键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。

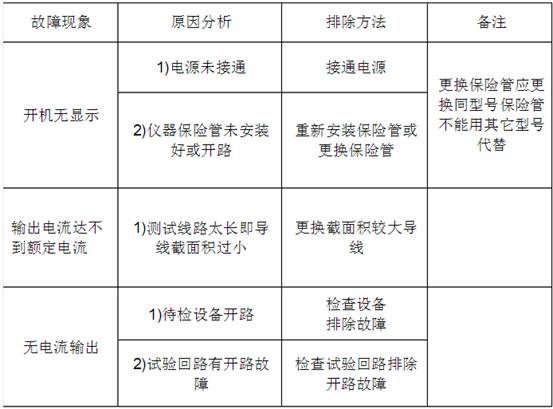

故障分析与排除
注意事项
1. 打开电源测试之前，应先将电流输出端与被试品接好。
2.仪器应放置于干燥、通风，无腐蚀性气体的室内。
3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。
4. 请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。
5.为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。
