  面板结构

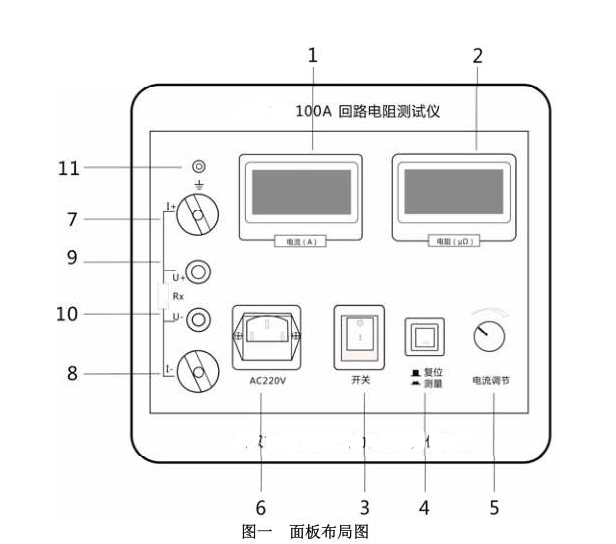

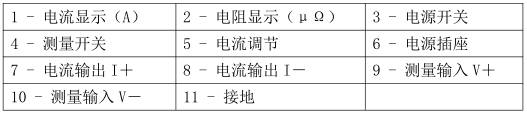

  面板功能介绍：

  工作原理

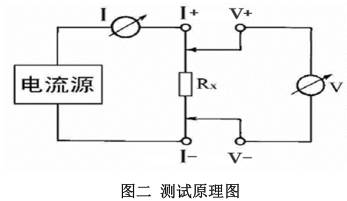

  HLY-100A 回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二

  由电流源经“I+、I-两端口（也称 I 型口），供给被测电阻 Rx 电流，电流的大小有电流表 I 读出，Rx 两端的电压降“V+、V-”两端口(也称 V 型口)取出，由电压表 V 读出。通过对 I、V 的测量，就可以算出被测电阻的阻值。

  回路电阻测试仪又称接触电阻测试仪，是用于开关控制设备的接触电阻、回路电阻测量的专用仪器。

  原理

  回路电阻测试仪采用脉宽调制式高频开关电源提供大于100A的测试电流，当按下测量键时，高频开关电源输出大于100A以上的测试电流，同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。显示10秒钟后，系统自动复位。当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。

  使用方法步骤

  ⒈ 按四端子接法接线。

  ⒉ 打开电源。

  ⒊ 按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。

  ⒋ 测量显示值后，需保存数据。

  ⒌ 测量结束后，请关掉电源。

  ⒍ 测试钳请爱护。

  使用

  1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

  2. 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。

  3. 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1”表示所测回路超量程）。

  4. 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

  注意事项

  1、打开电源开关之前，应先将测试按钮弹起（非测试状态下）、电流调节钮按逆时针调至“零位”。

  2、仪器应放置于干燥、通风，无腐蚀性气体的室内。

  3、测试完后一定要等电源全部放完后再拆除测试线等装置.

  维护保养

  运输设备需要运输时，建议使用仪器包装木箱和减震物品，以免在运输途中损坏，造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。 运输设备途中，仪器面板应朝上。

  贮存

  设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
