继电保护仪器的阻抗阶梯
本程序用于三段式或四段式距离保护的阻抗定值校验。一般在 110KV以上电压等级的变电站中的线路保护，才配备距离保护装置。
1、【相间定值】
相间短路阻抗定值，程序设定有四段，即 Z1、Z2、Z3 和 Z4。可按 Z/φ方式输入，也可按 R、X 方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为 90 度或 80 度。两种方式任选一种，程序自动进行换算。一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。
2、【接地定值】
单相短路阻抗定值，程序设定有四段，即 Z1、Z2、Z3 和 Z4。可按 Z/φ方式输入，也可按 R、X 方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为 90 度或 80 度。两种方式任选一种，程序自动进行换算。一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。
3、【故障类型】
故障类型可分为：AN、BN、CN、AB、BC、CA。用户可单选也可多选或全选，如只想测其中的某一个故障，可单选其中的一项。如想一次全部测完所有项目，可将故障类型全部选中，开入量应选保护的三跳接点。
4、【故障设置】
【故障前时间】：应大于保护装置的整组复归时间，一般为 20秒。
【故障态时间】：应大于保护装置第四段阻抗的动作时间，一般为 4--5 秒。
【零序补偿系数】：单相接地时用，只须输入虚部，一般为 0.67。
【Ⅰ段短路电流】：Ⅰ段阻抗一般比较小，为使短路电压抬高，应将短路电流设置大一般为 10A。
【Ⅱ段短路电流】：Ⅱ段阻抗适中，所以可将短路电流设置为中等值，一般为 5A。
【Ⅲ段短路电流】、【Ⅳ段短路电流】：因为Ⅲ段阻抗、Ⅳ段阻抗一般比较大，为使短路电压降低，应将短路电流设置小些，一般为 2A 或 3A。对于 500KV 电压等级的距离保护，由于其电流互感器二次额定电流为1A，所以，短路电流一般都设置较小，可根据具体情况进行选择。

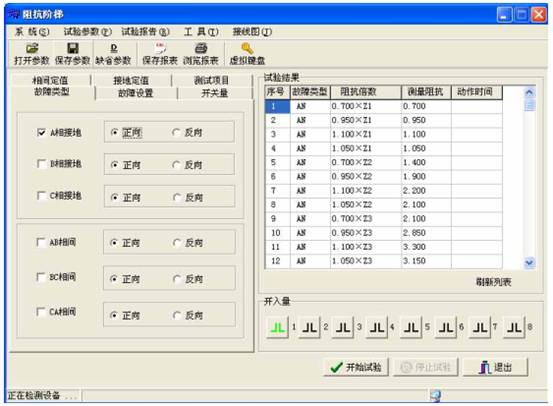

5、【测试项目】
本测试项目包含 1—4 段阻抗定值的 0.7 倍、0.95 倍、1.05 倍、1.1 倍四种倍数，一般取定值的 0.7 倍、0.95 倍、1.05 倍做试验就可以了。也可分段做，不想做的段可不进行选中。保护规程规定，本段的 0.95 倍必须可靠动作，本段的 1.05 倍必须是下一段阻抗动作，1 段阻抗是瞬时动作，2 段、3段阻抗是带延时动作的，动作时间由保护定值单来确定。一般是阻抗越大，动作时间越长，所以，动作时间随阻抗的增大呈阶梯状上升，故也称为阻抗阶梯试验。

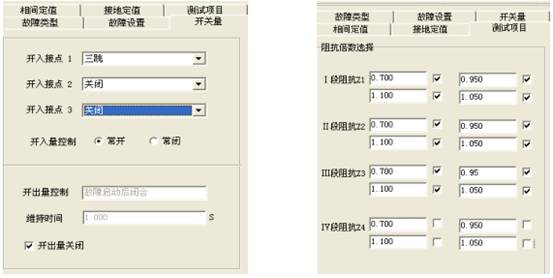

6、【开关量】
保护三跳出口接点，接入测试仪的开入量端子接点的 1 通道。
7、保护投退
只投距离保护压板，主保护和零序保护压板退出。

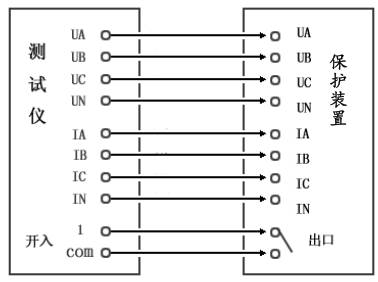

8、接线方式--如图所示：
微机继电保护指的是以数字式计算机(包括微型机)为基础而构成的继电保护。众所周知，传统的继电器是由硬件实现的，直接将模拟信号引入保护装置，实现幅值、相位、比率的判断，从而实现保护功能。而微机保护则是由硬件和软件共同实现，将模拟信号转换为数字信号，经过某种运算求出电流、电压的幅值、相位、比值等，并与整定值进行比较，以决定是否发出跳闸命令继电保护的种类很多，按保护对象分有元件保护、线路保护等；按保护原理分有差动保护、距离保护和电压、电流保护等。然而，不管哪一类保护的算法，其核心问题归根结底不外乎是算出可表征被保护对象运行特点的物理量，如电压、电流等的有效值和相位以及视在阻抗等，或者算出它们的序分量、或基波分量、或某次谐波分量的大小和相位等。有了这些基本电气量的计算值，就可以很容易地构成各种不同原理的保护。基本上可以说，只要找出任何能够区分正常与短路的特征量，微机保护就可以予以实现。
研究和实践证明，与传统的继电保护相比较，微机保护有许多优点，其主要特点如下：
（1）改善和提高继电保护的动作特征和性能，动作正确率高。主要表现在能得到常规保护不易获得的特性；其很强的记忆力能更好地实现故障分量保护。
（2）可以方便地扩充其他辅助功能。如故障录波、波形分析等，可以方便地附加低频减载、自动重合闸、故障录波、故障测距等功能。
（3）有软件实现的动作特性和保护逻辑功能不受温度变化、电源波动、使用年限的影响。
（4）简介可靠地获取信息，通过串行口同PC通信就地或远方控制。
电力变压器的微机继电保护
电力变压器的故障分析
电力变压器故障可分为短路故障和不正常运行状态两种，而变压器的短路故障，又可按发生在变压器的内外部情况分为内部故障和外部故障。变压器的内部故障主要是指各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地短路故障等。变压器的外部故障主要是指外部绝缘套管和引出线上发生相间短路和直接接地短路故障。 变压器的不正常运行状态主要有：由于外部相间短路引起的过电流和外部接地短路引起的过电流和中性点过电压；由于负荷超过额定容量引起的过负荷以及由于漏油造成的油面降低；由于外加电压过高或频率降低引起的过励磁；变压器油温升高和冷却系统故障等。
根据上述故障类型和不正常运行状态，依DL400．91《继电保护和安全自动装置技术规范》的规定，变压器应装设以下保护：
1．瓦斯保护
对于变压器油箱内的各种故障以及油面的降低，应装设瓦斯保护，它反应于油箱内部所产生的气体或油流而动作，同时也能反映绕组的开焊故障。
2．纵联差动保护或电流速断保护 为反应变压器绕组和引出线的相间短路故障、中性点直接接地侧绕组和引出线的接地短路故障以及绕组匝间短路故障，应装设纵联差动保护或电流速断保护。保护动作后，跳开变压器各电源侧的断路器。
3．反映外部相间短路的后备保护 动作于变压器的外部故障和作为主保护的后备保护，根据变压器的容量和应用情况，可分别采用过电流保护、复合电压起动的过电流保护、负序电流及单相式低电压起动的过电流保护、阻抗保护。
4．反映外部接地短路的接地保护 对中性点直接接地电力网内，由外部接地短路引起过电流时，应装设零序电流保护。当电力网中部分变压器中性点接地运行，应根据具体情况，装设专用的保护装置，如零序过电压保护，中性点装放电间隙加零序电流保护等。
5．过负荷保护
对0．4MVA以上的变压器，当数台并列运行，或单独运行并作为其他负荷的备用电源时，应根据可能过负荷的情况，装设过负荷保护。过负荷保护接于一相电流上，并延时作用于信号。
6．过励磁保护
高压侧电压为500kV及以上的变压器，对频率降低和电压升高而引起的变压器励磁电流的升高，应装设过励磁保护。
7．非电量保护
对变压器本体和有载调压部分的温度、油箱内压力升高以及冷却系统的故障，应按现行变压器标准的要求，装设可作用于信号或动作于跳闸的装置。
为实现上述保护内容的功能，适应当今大容量变压器应用的日益增多以及电力系统网络日益复杂化的趋势，并伴随着计算机技术的迅速发展，微机继电保护装置在高压电网中得到了广泛的应用，成为目前继电保护中最重要的保护形式。微机保护相比与传统的保护装置，具有更高的可靠性、快速性和灵敏度，可更大限度的保证电力系统和变压器的安全运行，减少事故的损失。
