  华意电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。

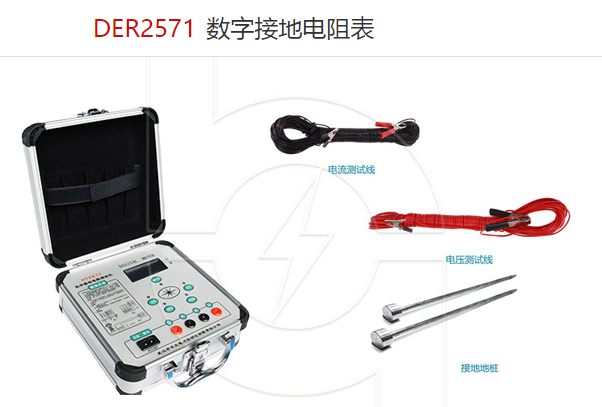

  华意电力生产的 DER2571 数字接地电阻测试仪是摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用 DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪

  工作原理为由机内 DC/AC 变换器将直流变为交流的低频恒流，经过辅助接地极 C 和被测物 E 组成回路，被测物上产生交流压降，经辅助接地极 P 送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

使用范围

  DER2571 数字接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

主要特点

  1．DER2571 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。

  2．采用 DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。

  3．允许辅助接地电阻在 0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。

  4．本仪表不需人工调节平衡，3(1/2)位 LCD 显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。

  5．如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

  接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导电部分与电器设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测量的影响，采用了4端测量法原理，即在被测电器的外露可导电部分与总接地端子之间加上电流（约25A或10A），然后再测量两端的电压求出该电阻值。

  接地电阻的指标是评估各种电器设备安全性能的重要指标之一，他在大电流25A或10A的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）的情况下对人体的伤害。该测试仪对供电电压要求不高，测量精度高，速度快，满足要求比较高的各个地方。该仪器具有两档量程（200mΩ或600mΩ），同时具有两种测试方法：手动测试和自动测试，自动测试时间可在(0～99)s之间随意设定。当被测电阻值大于设置的报警电阻值时，发出声光报警，并当电流大于28A时，也声光报警，同时具有开路报警功能，用户可以根据自己的要求而设置。该仪器采用除法器原理，测试电流的波动不会对测量精度造成影响。它采用3位半数字显示，读数方便直观,可靠性高。

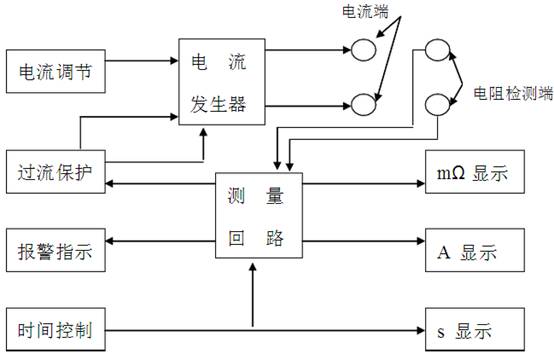

工作原理与方框图

  接地电阻测试仪采用了测试电源、测试电路、指示器和报警电路。测试电源产生测量电流，测试电路将电流信号和流过被测电阻上电流所产生的电压信号进行处理，完成交直流转换，进行除法计算，指示器由时间、电阻、电流显示窗口组成，如果被测电阻大于报警值，仪器发出断续的声光报警，如果测试电流不小于28A，就发出连续的声光报警，并关闭测试电流，保证被测电器的安全。
