系统设计总体结构框图

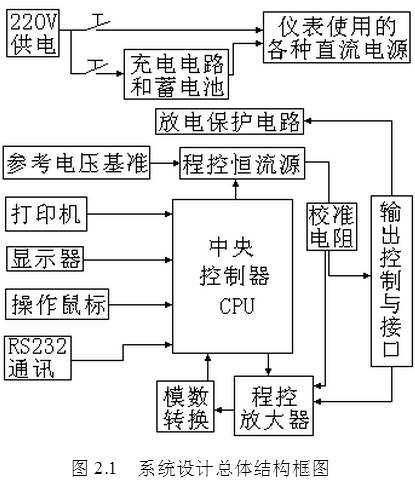

  系统设计总体结构框图如图2-1所示。

  直流电阻快速测试装置的结构如图2.1所示，本设计需要各种大小不同的恒流源，程控恒流源由CPU控制，产生各种大小不同的恒定电流。打印机和RS232通讯是提供测量数据的输出装置。显示器是提供给测试人员操作仪器时使用的。模数转换与程控放大器是针对各种大小不同的信号而设计的。输出控制与接口提供恒流与电压信号测量的。直流电阻快速测试装置，采用多恒流源、对比采样实现宽量程、高精度、交直流两用的直流电阻测量。系统的设计思路是让一个待测的电阻通过电流，再在两边测量电压，然后经过放大器将电压放大，放大的电压经过AD转换器输送给单片机进行处理。

  本系统装置集大小量程于一体，采用典型的四线制测量法，恒流源的稳定设计，高精度AD及对比采样，保证信号稳定，提高测量标准电流的不确定度。电平供电，实现直流测量，控制器完成数据采集、信号处理、恒流源控制、显示、打印、鼠标及串口通讯，是一种高精度宽量程的新型的直流电阻快速测试装置。本发明采用全新电源技术，具有性能稳定，测量迅速、体积小巧、便携式、量程大，测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感等设备直流电阻的理想装置。

按键的介绍

  键盘在单片机应用系统中，实现输入数据、传送命令的功能，是人工干预的主要手段。键盘分两大类：编码键盘和非编码键盘。编码键盘：由硬件逻辑电路完成必要的键识别工作与可靠性措施。每按一次键，键盘自动提供被按键的读数，同时产生一选通脉冲通知微处理器，一般还具有反弹跳和同时按键保护功能。这种键盘易于使用，但硬件比较复杂，对于主机任务繁重之情况，采用8279可编程键盘管理接口芯片构成编码式键盘系统是很实用的方案。非编码键盘：只简单地提供键盘的行列与矩阵，其他操作如键的识别，决定按键的读数等仅靠软件完成，故硬件较为简单，但占用CPU较多时间。有：独立式按键结构、矩阵式按键结构。
