 系统介绍

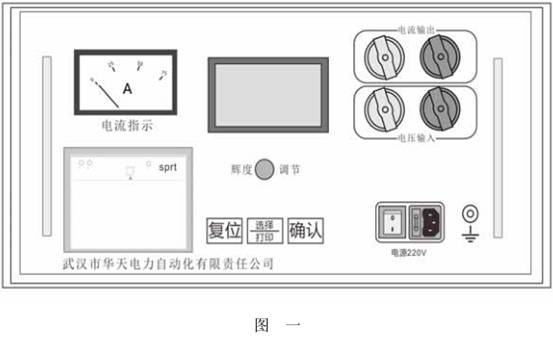

仪器面板:

~220V：整机电源输入口，带有交流插座，保险和开关。

电流表头：指示输出电流。

: 接地柱，为整机外壳接地用，属保护地。

V+、 V-：电压输入端子。

I+、 I-：电流输出端子。

显 示 器：128×32 点阵液晶显示器，中文操作。

辉度调整：可调整显示字符的对比度。

打 印 机：打印测量电阻值结果。

复 位 键：任何时刻按下复位键整机回到初始状态，切断输出电流。

选 择 键：选择输出电流，显示测量数据后，按此键 1-2 秒可打印电阻值。

确 认 键：选定电流后按此键，仪器进行测试，显示电阻值后，按此键 1-2秒可重新启动，加快数据的稳定。

测试与操作方法

1. 接线：把被测试品通过专用测试线与本机接线柱连接，连接牢固，同时把地线接好。

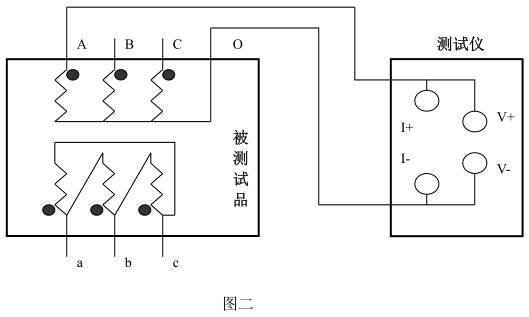

A、直接测量接线。见图二：

B、助磁法接线见图三～五（适用于 Y （N） -d-11 联接组别）。

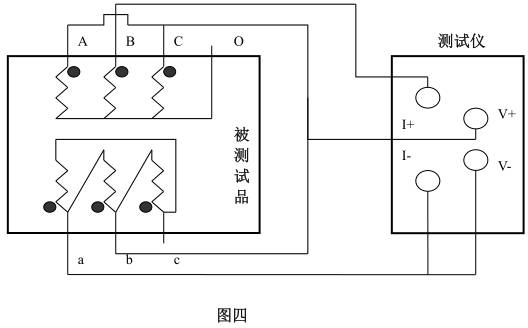

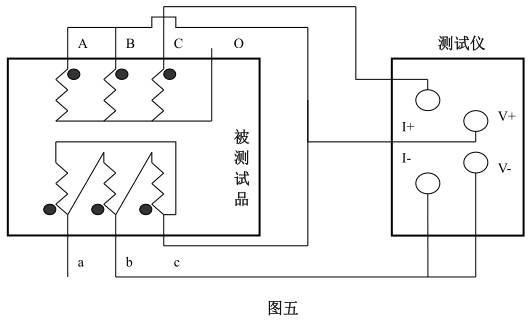

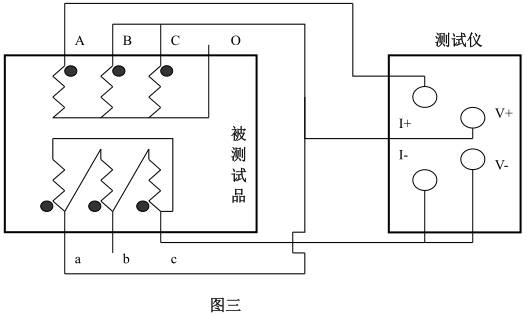

  对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的最大电流比较小，或者为了加快测量速度，可选择助磁法测量。下图中，图三、图四、图五分别为测量低压 Rac、Rba、Rcb 的接线方法。

2. 电流选择：打开电源开关（开关上 I 为开，O 为关）同时显示屏上会显示全部电流值，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，光标会滚动在各电流值 A 10A、20A、40A、100A 之间。

3. 测试：当选择好电流后，按下确认键，就开始测试，表头同时指示所选电流值。当按下确认键后，显示屏上显示“正在充电”，过几秒钟之后，显示“正在测试”，这时说明已充电完毕。进入测试状态，几秒后，就会显示所测阻值。

4. 测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初好听状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
