  在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件（L或C）的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。按电路联接的不同，有串联谐振和并联谐振两种。

RLC串联谐振电路的基本原理

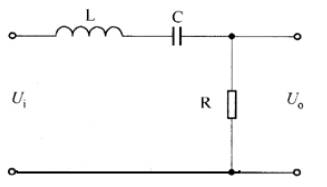

  由电阻R、电感L和电容C串联而组成的谐振电路称为串联谐振电路。由下图所示即为基本的RLC串联谐振电路。

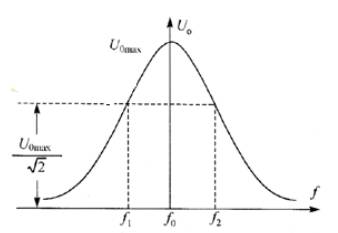

  在上图所示电路中，当正弦交流信号源的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。取电阻R两端的电压UO作为响应，当输入电压Ui的幅值维持不变时，在不同频率的信号激励下，测出U0之值。然后以f为横坐标，以U0/Ui为纵坐标(因为Ui不变，故也可直接以UO为纵坐标），绘出光滑的曲线，即为幅频特性曲线，亦称为谐振曲线。如下图所示。
