地下电力电缆故障复杂多变，引起电缆故障的原因大致可归纳为以下几类。
1. 机械损伤
由机械损伤引起的电缆故障占电缆事故很大的比例。有些机械损伤很轻微，当时并未造成故障，要在数月甚至数年后损伤才发展成故障。造成电缆的机械损伤的主要原因有：
（1）安装时损伤。安装时不小心碰伤电缆；机械牵引力过大拉伤电缆；过度弯曲折伤电缆。
（2）直接受外力损伤。在安装后的电缆路径上或附近进行土建施工，使电缆直接受外力损伤。
（3）行驶车辆的震动或冲击性负荷也会造成地下电缆的铅（铝）包裂损。
（4）因自然现象造成的损伤。如中间接头或终端头的内绝缘胶膨胀而胀裂外壳或电缆护套；装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。
2. 绝缘受潮
绝缘受潮后会引起电缆耐压下降而产生故障。电缆受潮的主要原因有：
（1）因接头盒或终端盒结构不密封或安装不良而导致进水。
（2）电缆制造不良，金属护套有小孔或裂缝。
（3）金属护套因被外物刺伤或腐蚀穿孔。
3. 绝缘老化变质
绝缘老化会引起电缆耐压下降而产生故障。电缆老化的主要原因有：
（1）电缆介质内部的渣质或气隙，在电场作用下产生游离和水解。
（2）电缆过负荷或电缆沟通风不良，造成局部过热。
（3）油浸纸绝缘电缆的绝缘物流失。
（4）电力电缆超时限使用。
4. 过电压
过电压会使有缺陷的电缆绝缘层发生电击穿，引起电缆故障。其主要原因有：大气过电压（如雷击）；内部过电压（如操作过电压）。
5. 设计和制作工艺不良
电缆头与中间设计和制作工艺不良，也会引起电缆故障。其主要原因为：电场分布设计不周密；材料选用不当；工艺不良，不按规程要求制作。
电缆故障的性质与分类
1. 以故障材料特征分类
可分为串联故障、并联故障及复合故障三类。
（1）串联故障
串联故障（金属材料缺陷）是指电缆一个或多个导体（包括铅、铝外皮）断开的故障。它是广义的电缆开路故障。因缆芯的连续性受到破坏，形成断线或不完全断线。不完全断线尤其不容易发现。串联故障具体可分为：一点开断、多点开断、一相断线、多相断线等。
（2）并联故障
并联故障（绝缘材料缺陷）是指导体对外皮或导体之间的绝缘水平下降，不能承受正常运行电压而发生的短路故障。它是广义的电缆短路故障。这类故障由于缆芯之间或缆芯对外皮间的绝缘破坏而形成短路、接地、闪络击穿等现象，在现场出现频率较高。并联故障具体可分为：一相接地、两相接地、两相短路、三相短路等。
（3）复合故障
复合故障（绝缘材料、金属材料都出现了缺陷）是指缆芯与缆芯之间的绝缘均出现故障。它包括一相断线并接地、两相断线并接地、两相短路并接地等。
2. 以故障点绝缘特征分类
根据电缆故障点绝缘电阻Rf与击穿间隙G的情况，电缆故障又可分为开路故障、低阻故障、高阻故障、闪络故障四大类。该分类法为现场电缆故障最基本的分类方法，特别有利于探测方法的选择。
其中，间隙击穿电压UG的大小取决于故障点放电通道（即击穿间隙）的距离G，绝缘电阻Rf 的大小取决于故障点电缆介质碳化程度，分布电容 Cf 的大小取决于故障点受潮程度。
（1）开路故障
电缆金属部分的连续性受到破坏，形成断线，且故障点的绝缘材料也受到不同程度的破坏。现场用兆欧表测其绝缘电阻Rf 为无穷大（∞），但在直流耐压试验时，会出现电击穿；检查芯线导通情况，有断点。现场一般以一相或二相断线并接地的形式出现。
（2）低阻故障
电缆绝缘材料受到损伤，出现接地故障。现场用兆欧表测其绝缘电阻Rf小于10Z0（Z0为电缆的波阻抗，一般取10～40Ω之间）。现场一般低压动力电缆和控制电缆出现低阻故障的几率较高。
（3）高阻故障
电缆绝缘材料受到损伤，出现接地故障。现场用兆欧表测其绝缘电阻Rf 大于10Z0，在直流高压脉冲试验时，会出现电击穿。高阻故障是高压动力电缆（6KV或10KV电力电缆）出现几率最高的电缆故障，可达总故障的80%以上。
现场实测时，笔者一般取Rf =3KΩ为划分高阻与低阻故障的界线。因为Rf =3KΩ时，恰好能得到回线法电桥精确测量所必需的10～50mA的测量电流。
（4）闪络故障
电缆绝缘材料受到损伤，出现闪络故障。现场用兆欧表测其绝缘电阻Rf为无穷大（∞），但在直流耐压或高压脉冲试验时，会出现闪络性电击穿。闪络性故障比较难测，特别是新敷设的电缆进行预防性试验出现闪络故障时。现场一般使用直流闪络法进行探测。
3. 以故障触发原因及故障点特征分类
根据电力电缆在运行或预防性试验中，电缆、电缆头及中间盒出现不同特点的绝缘破坏，还可分为放炮故障、击穿故障和运行故障三类。
（1）放炮故障
在工矿企业，运行中的电力电缆，由于种种原因，绝缘出现严重损坏，产生跳闸的事故。称为电缆放炮。这类故障的特点是：电缆故障点多数有铅包或铜皮破裂，外部有不同程度的变形；电缆故障性质常表现为两相短路接地或两相断线并接地，其接地电阻一般较小，解剖故障点，可发现电弧击穿的碳化点或树状放电碳道与裂痕。电缆放炮故障，其故障特征明显，大多数情况下，运行值班人员都能提供放炮大致位置。所以，这类故障除少数较复杂的情况需测距外，一般只要用万用表测定故障的具体性质（单相接地、短路接地、断线接地等），可用声测法直接定点，简单明了。
（2）击穿故障
实际工作中，因预防性试验而触发的电缆绝缘破坏事件，习惯称为电缆击穿。该类故障均发生在直流实验电压下，其绝缘破坏为电击穿，接地点一般铅包或铜皮完好，外部无明显变形（机械创伤除外）。电缆击穿故障多为单纯性接地故障，其接地故障较高，解剖故障点，绝缘材料没有碳化点，但通过仪器可发现碳孔和水树枝老化结构。对电缆击穿故障，特别是一些高阻接地性电缆击穿故障，其测试难点在测距。由于该类故障较为隐蔽，测试参数复杂多变，缺少规律性，所以能否迅速发现电缆故障点，测距是关键。“高压回线法”、“电锤法”均具有探测该类故障最有效的方法。
（3）运行故障
它是指工厂电力系统在运行中，电缆馈出线、电机、变压器的电缆引线，其高压二次回路出现电压波动或发现接地信号（有接地保护的电力元件出现接地跳闸），排除其他电力元件故障的可能性而确定的电缆故障。这类故障的最大特点就是不明确。电缆运行故障的极端形式就是电缆放炮（如两点接地引发的相间短路）；另一部分运行故障在做停点检查时，由于耐压通不过而发展成电缆击穿故障（如电缆老化、绝缘缺陷等）；还有一部分电缆运行故障是由于电缆引出线安装位置不当（如电缆相间或对地距离不够、电缆头脏污或电机基础进水等），这些故障主要进行一些简单处理即可；最不明确的是那些瞬时接地、产生不稳定闪络的电缆运行故障。该类故障在电缆停电后，绝缘电阻测量和直流耐压实验有相当部分可以通过，再把电缆投入系统后，也能正常运行一段时间；剩下的就是单相接地电缆故障，它们约占电缆运行故障的40%，这种接地故障一般外部也没有明显变形，接地电阻也不太高（一般几十至几百欧）。解剖故障点有细微的碳化点。
电缆运行接地故障原因有两种：其一，由于电缆运行时间较长，绝缘层出现自然老化；其二，电缆在腐蚀环境中，电缆护套被迅速破坏，腐蚀性气体侵入绝缘层使其劣化。电缆绝缘层不管出现老化还是劣化，其击穿电压都会下降，最终导致额定工频电压下的电击穿，从而产生电缆接地故障。这类故障可用“低压回线法”探测；用“电锤法”探测，效果也较好。

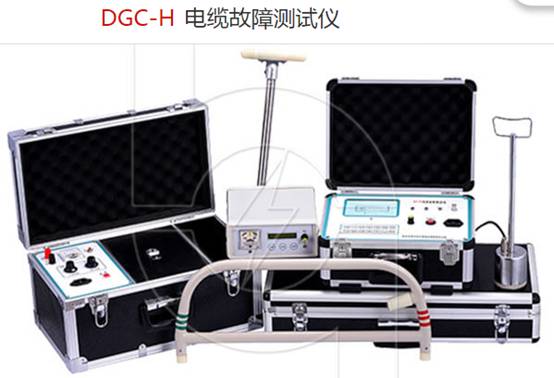

相关产品详情页面：http://www.wh-huayi.com/400/
