电缆故障点的找寻方法

  华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试仪“高压设备供应商而努力。

  由于电缆故障的性质不同，只能对不同故障性质采用不同的探测方法，因此，在探测故障点前，首先确认故障的性质以及电缆的敷设的状态、位置和长度等必要的技术参考资料，这样有助于迅速准确地找出故障点位置。

　　1)确定故障性质：最常用方法是使用兆欧表(在井下使用本质安全型兆欧表)。在另一端芯线完全开路的情况下，测量各芯线间及各芯线对地的绝缘电阻，如电缆芯线对地或相间短路，表针既指零。而在电缆另一断芯线短接情况下，如有断线，兆欧表指针指向无限大。

　　2)故障检测方法：通常有电桥法、脉冲法、士波器法、感应法、声测法等等，对煤矿电缆，矿用电缆故障测试仪更为适合，它可使用于瓦斯尘爆炸危险的矿井之中。能探测矿用电力电缆的短路、接地及断线的故障点位置，但对屏蔽橡套软电缆、带统包型编织结构监视导线的屏蔽橡套软电缆和铠装电缆的故障点很难探测，对高阻接地故障点无法探测，同时受到环境潮湿、矿井下杂散电流的影响，探测故障点的准确性受到一定的影响。

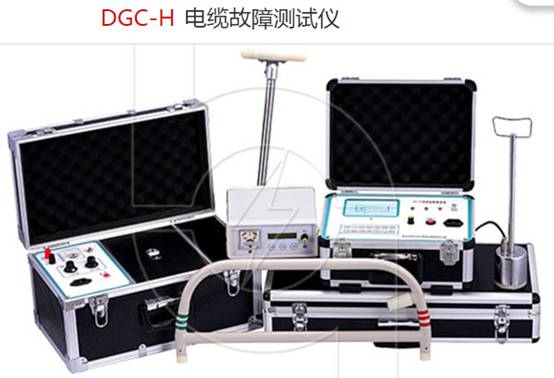

　　3)矿用电缆故障测试仪由音频发生器、音频接收器、电感性探头、电容性探头组成。电感性探头用于对地短及相间短路测量，电容性探头用于电缆断线测量。探测故障点位置偏差小于±20cm，探测故障电缆长度为300m。测量时探头放入一根探杆中，把短路两相或相对地的两个端头接到发射机输出的两个端头上，发射机输出端通过故障电缆成闭合回路，通过导线周围产生频率为825Hz的交变磁场。电感性探头是电磁棒上绕制线圈而成，磁力线在线圈上产生感应电动势，通过接收机放大，当探头沿电缆线路移动时，在耳机上有声音，电表上有指示。在故障点处声音最响，电表指针摆动幅度最大，故障点后急速下降到无声，电表指针摆动幅度小甚至不摆动。测量断线是利用电力线通过电容探头集中感应到大地，为此接收机声音在断头处最大，之后急速下降至零。

　　选材最重要的一点就是要选择好电线，劣质电线用的年数少，耗电量也大，而且极易发生火灾，安全没有保障。朋友家装修用的电线是日山线缆家的，说质量很好，还很省电。

　　以上就是电缆故障点的找寻方法。
