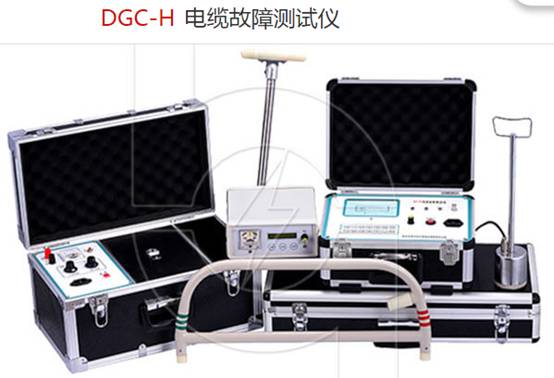

电力电缆故障测试仪|华意电力

  电缆故障测试仪被应用到电力、通信、石油化工、煤矿、冶金、航空航天等各个行业，是电缆故障测试领域的先行者。电缆故障测试仪是汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与高级数据处理能力的功能强大的电缆故障综合测试系统。基于工业级嵌入式计算机平台系统，采用当今最先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度。

  众所周知，无论高阻故障，还是电缆最后精确定点，都离不开电缆故障检测专用升压装置，以前都用试验变压器、操作箱和脉冲电容器来升压，有笨重、接线复杂的缺点，一体化电缆故障高压信号发生器一举解决了这一难题，使电缆故障检测轻便化，这一革命性的改进深受业内好评。

技术指标

1、测试距离：单端 40km

最短测试距离（盲区）：不大于10米

2、精确定点误差：±0.2m

测试误差：系统误差小于±2%

3、存储方式：移动/固定 大小：60G/1G

4、操作方式：触摸屏（配笔）

5、 分辨率：V/50m；V为传波速度m/μs；软件游标0.18米。

6、采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

7、 电源与功耗：　AC　220V±10%　不大于10W

DC　12V（7AH）　不大于20W

8、 信号频率：15KHz正弦波

输出功率：Pomax≥100W

9、 输出阻抗：Zo=Zc(电缆特性阻率) 震荡方式：断续

10、 环境温度：－10℃～+40℃

相对湿度：RH≤85%（25℃）

11、外形尺寸：180mm×300mm×400mm

12、主机重量：6.8kg

  众所周知，故障精确定点时，需要给电缆冲击高压，为了储存能量使故障点击穿放电，还需一台脉冲电容器，一般电缆冲击高压选用35KV的高压信号源，脉冲电容器用2个微法的。
