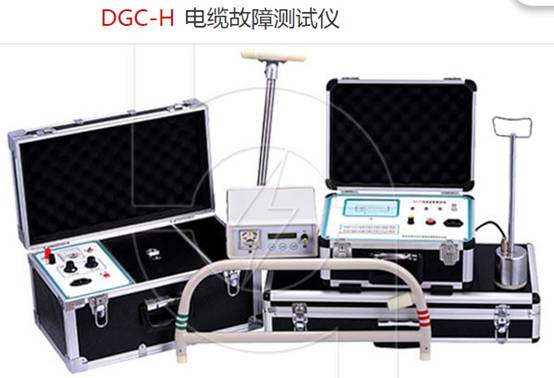

  电缆故障的精确定点是故障探测的关键。目前，比较常用的方法是冲击放电声测法及主要用于低阻故障定点的音频感应法。实际应用中，往往因电缆故障点环境困素复杂，如振动噪声过大、电缆埋设深度过深等，造成定点困难，成为快速找到故障点的主要矛盾。

声测法

  直接通过听故障点放点的声音信号或看故障点放电的声音信号所转换的其他可视信号来找到故障点的方法称为声测定点法。声测法是目前电缆故障测试中应用最广泛而又最简便的一种方法，95%以上的电缆故障都用此法进行定点，很少发生判断错误。声测定点主要是利用故障点的放电声音定点，使用可调压的高压设备，使故障点击穿放电，故障间隙放电时产生的机械振动，传到地面，便听到“啪、啪”的声音，利用这种现象可以十分准确地对电缆故障进行定点。对于电缆护层已被烧穿的故障，往往可在地面上用人耳直接听到故障点放电声。对于护层未烧穿的电缆故障或电缆埋设较深时，地面上能听到的放电声太小，则要使用耳机来监听判断进行定点。

  声测法是利用直流高压试验设备向电容器充电、储能，当电压达到某一数值时，经过放电间隙向故障线芯放电。由于故障点具有一定的故障电阻，在电容器放电过程中，此故障电阻相当于一个放电间隙，在放电时将产生机械振动。根据粗测时所确定的位置，用拾音器在故障点附近反复听测，找到地面振动最大、声音最大处，即为实际电缆故障点位置。

阻抗法

  阻抗法有传统的直流电桥、压降比较法及直流电阻法。下面仅简单介绍下直流电桥。

  下直流电桥法是一种经典测试方法。电桥法优点是简单、方便、精确度高，但它的重要缺点是不适用于高阻与闪络性故障，因为故障电阻很高的情况下，电桥里电流很小，一般灵敏度的仪表，很难探测，实际上电缆故障大部分属于高阻与闪络性故障。在用电桥法测量故障距离之前，需用高压设备将故障点烧穿，使其故障电阻值降到可以用电桥法进行测量的范围，而故障点烧穿是件十分困难的工作，往往要花费数小时，甚至几天的时间，十分不方便，有时会出现故障点烧断，故障电阻反而升高的现象，或是故障电阻烧得太低，呈永久短路，以至不能用放电声测法进行最后定点。电桥法的另一缺点是需要知道电缆的准确长度等原始技术资料，当一条电缆线路内是由导体材料或截面不同的电缆组成时，还要进行换算，电桥法还不能测量三相短路或断路故障。现在现场上电桥法用的越来越少了，不过一些测试人员，尤其是老的测试人员，仍然习惯于使用该方法。特别是对一些特殊的故障没有明显的低压脉冲反射，但又不容易用高压击穿，如故障电阻不是太高的话，使用电桥法往往可以解决问题。

  工作原理:直流单桥又称惠斯登电桥,其原理接线如图所示,图中R1, R2, R3,和R4（Rx）为电桥的4个臂,其中R4（Rx）为被测电阻。在电桥的对角ab上接直流电源，在另一对角线cd上接检流计。

低压脉冲（反射）法

  低压脉冲反射法，又叫雷达法，低压脉冲反射法用于测量电缆的低阻、短路与断路故障。它通过观察故障点反射脉冲与发射脉冲的时间差测距。低压脉冲反射法的优点是简单、直观、不需要知道电缆的准确长度等原始技术资料。根据脉冲反射波形还可以容易地识别电缆接头与分支点的位置。低压脉冲反射法的缺点是不能适用于测量高阻与闪络性故障。
