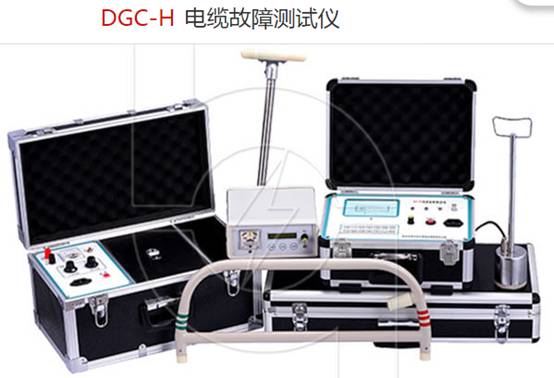

故障分类

按故障电阻与芯线情况分类

开路（断线）故障

开路故障，又称断线故障，若电缆相间或相对地绝缘电阻达到所要求的规范值，但工作电压不能传输到终端；或虽终端有电压，但负载能力较差。当绝缘电阻=∞，即为断线故障。

低阻（短路）故障

低阻故障又称短路故障，电缆相间或相对地绝缘受损，其绝缘电阻小到能用低压脉冲法测量的一类故障。当绝缘电阻<>

高阻（泄漏性）故障

高阻（闪络性）故障

电缆相间或相对地绝缘损坏，其绝缘电阻较大，当绝缘电阻>100kΩ，不能用低压脉冲法测量的一类故障，它是相对于低阻故障而言的。包括泄漏性高阻故障和闪络性高阻故障二种类型。

以上故障分类也是为了选择测试方法的方便，根据目前流行的故障测距技术，开路与低阻故障可用低压脉冲反射法，高阻故障要用冲击闪络法，而闪络性故障可用直流闪络法测试。

按表面现象分类

开放性故障

封闭性故障

按接地现象分类

单相接地故障

相间故障

多相接地混合性故障

按故障位置分类

接头故障

电缆本体故障

3. 探测原理

  电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。

  根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该   点将产生全反射或部分反射。反射的大小和极性可用反射系数P表示，其关系式如下：

式中：

  Zc为传输线的特性阻抗

  Zo为传输线反射点的阻抗

（1）当线路无故障时，Zo＝Zc，P＝0，无反射。

（2）当线路发生断线故障时，Zo＝∞，P＝1，线路发生全反射，且反射波与入射波极性相同。

（3）当线路发生短路时，Zo＝1，P＝－1，线路发生负的全反射，反射波与入射波相性相反。
