  随着电缆在各行各业的大量应用。用于检测电缆故障的仪器种类型号大量增加，除了我们传统的电缆故障测试仪以外，市场上又出现了地埋电缆故障测试仪、路灯电缆测试仪、中低压电缆检测仪、接地故障测试仪等等。对于没有用过电缆故障测试仪的用户来说，选用什么样的仪器，确实是一个难题。本文主要就传统的电缆故障测试仪与中低压电缆检测仪，从测试原理，应用范围和各自优缺点等方面加以简单阐述、供电力用户参考。

一、电缆故障粗测方法及发展历史：

  自从有了地埋电缆以后，电缆故障的检测工作就成了必须解决的问题。最初的电缆故障粗测工作，是用电桥测试原理进行，当时曾用过电阻电桥、电容电桥、低压电桥、高压电桥。用电桥原理测试电缆故障距离，曾是上世纪六七十年代普遍采用的方法。到了上世纪七八十年代，电缆故障测试普遍采用了闪测法测试，原理为脉冲反射法。所用的仪器有示波管型闪测仪、存贮示波管型闪测仪等等。到了上世纪九十年代以后，随着计算机技术的普遍应用，智能型电缆故障闪测仪开始投入使用，采用的测试原理依旧是脉冲反射法。采用的闪测仪从显像管显示到液晶显示，普遍应用单片机进行控制，使电缆故障的粗测工作进入到一个新境界。

二、电缆故障的定点方法介绍。

  电缆故障粗测方法有电桥法和脉冲反射法两种，电缆故障定点方法有以下几种：

  1、声测法：采用声测法定点，是从过去到现在普遍采用电缆故障定点的方法。而且是最为行之有效的方法。只不过采用的仪器从过去简单的声电放大器，发展到了现在普遍使用的声磁同步定点仪。声测法定点对高压电缆、低压电缆、直埋电缆、电缆沟电缆等等均适用。

  2、跨步电压法：采用跨步电压法定点，主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线接地故障、也可以采用跨步电压法定点。

  3、电磁法及音频法：用电磁波定点或采用音频法定点，从原理上讲是可行的。但从目前情况看，还没有性能可靠的，能实际应用的定点仪。或者说，采用电磁波定点的定点仪仍旧在各科研机构研发之中，还需实践中进一步验证提高，达到实际应用水平。

三、电缆路径探测方法介绍：

  采用电磁波进行路径探测，是一种很成熟的方法，实际应用效果也很好。区别在于探测的电缆长度、探测深度，信号频率等各不相同。现在流行的路径仪，探测电缆长度大于10KM，探测电缆深度大于2m，电磁波频率10KHZ－20KHZ。

四、中低压电缆检测仪（电桥测试仪）介绍：

  现在市场上流通的中低压电缆检测仪，大部分是完成电缆故障粗测功能。其原理一般是采用电桥法，只不过是现在已经采用了计算机技术，采用的是智能电桥。有低压电桥、高压电桥等等。有些仪器还采用了超高压数字电桥原理。给故障点加的电压一般为200V以上，最高可以加到20KV。对于故障电阻较低的(电阻小于600MΩ)电缆故障。用中低压电缆检测仪可以粗测故障距离。

  应用范围：适用于故障电阻值不高的泄漏性故障测试。一般用于6000V以下等级的电缆故障测试<故障距离粗测>。

  优点：对于适应测试的电缆故障，其使用简单，对使用人员的技术要求不高。即“傻瓜”式测试。另外，对于有些故障点，如有些电缆接头故障，由于故障点爬电距离长，不能形成“闪络”放电的故障，由于无法用脉冲法闪测法进行故障距离粗测，采用电桥法测试就有其优越性。

  缺点：只能测中低压电缆的泄漏性故障，对于高压电缆的大部分高电阻故障、闪络性故障、断线故障、以及不知道电缆全长的故障无法直接进行测试。

五、传统的电缆故障测试仪介绍。

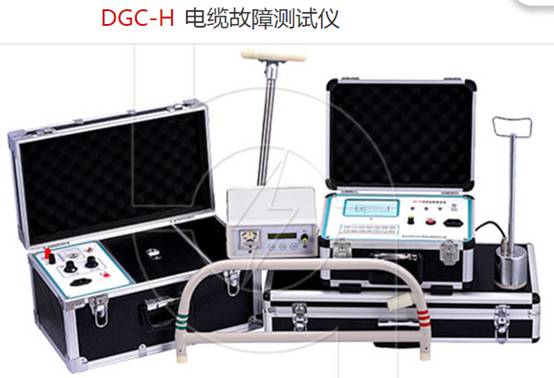

  目前大量应用的电缆故障测试仪，如DTC系列电缆故障测试仪，其配套一般有：闪测仪、定点仪、路径仪、脉冲电容器、高压组件等。其应用范围为：测试高压电缆、低压电缆、路灯电缆、地埋电线的低阻故障、高阻闪络性故障、高阻泄漏性故障、断线故障、接地故障等等。

  测试原理：用低压脉冲法测试电缆全长、传输速度、断线故障、低阻故障，测试距离可达13KM。用高压脉冲法测试高阻故障。用声磁同步原理进行故障定点。用电磁波查找电缆路径。总之，传统配置是成套配置、能完成绝大部分电缆故障测试功能。

  优点：由于是成套配套，功能齐全，用户能用较低的成本，解决绝大部分电缆故障，适用范围广，另外仪器普及率高、使用、维修方便。

  缺点：由于集故障粗测、故障精确定点、电缆路径探测功能于一套仪器之内。故对于使用人员技术水平有较高要求。一般要求使用人员接受厂家技术培训后才能使用。另外，由于其故障粗测方法为闪测法。所以，对于个别爬电距离较长的接头故障，由于故障点不能闪络放电，所以故障粗测时没有故障点波形。
