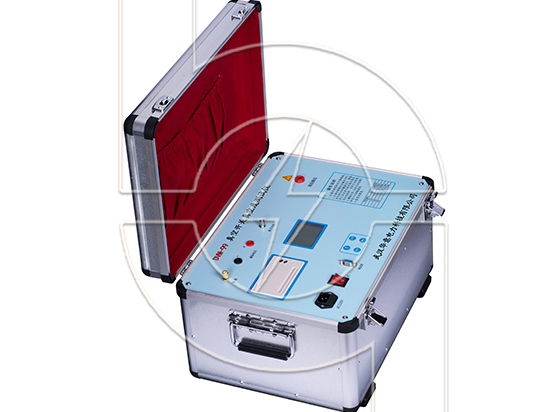

真空开关真空度测试仪使用方法|华意电力

华意电力是一家专业研发生产真空开关真空度测试仪的厂家，本公司生产的真空开关真空度测试仪在行业内都广受好评，以打造最具权威的“真空开关真空度测试仪“高压设备供应商而努力。

真空开关真空度测试仪操作步骤：

1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

1、将真空断路器处于分闸状态。

2、将真空灭弧室表面擦拭干净并保持干燥。

3、将电磁线圈环绕于真空灭弧室外侧。(环绕四圈)

4、将各部分检测线接好并确保接触良好。

5、将被测真空灭弧室的管型确定并正确输入。

6、高压输出接动触头，离子电流接静触头。

真空开关真空度测试仪的原理是：将灭弧室两触头拉开一定的开距，施加脉冲高压,将灭弧室置于螺线管线圈内或将新型π型线圈置于灭弧室外侧，向线圈通以大电流从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号(管型)，由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后就可以通过查询该管型的离子电流-真空度曲线获得该管型的真空度。在常规磁控放电法测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线圈内。使用新型π型线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用80C196单片机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
