真空开关真空度测试仪的原理是：将灭弧室两触头拉开一定的开距，施加脉冲高压,将灭弧室置于螺线管线圈内或将新型π型线圈置于灭弧室外侧，向线圈通以大电流从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号(管型)，由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。

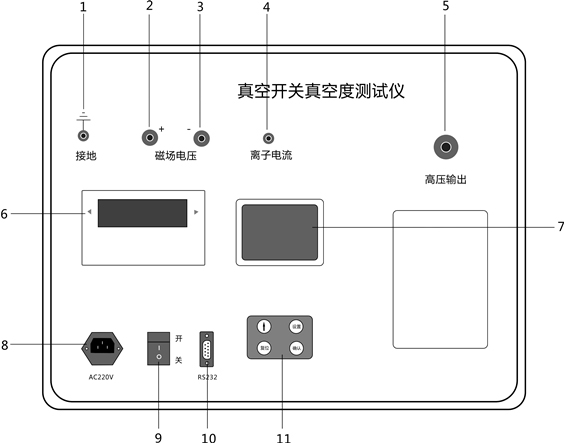

                   图3  仪器面板布置图

仪器的工作原理

    真空度测试仪框图如图1所示。

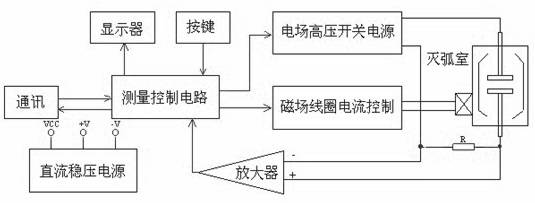

图1  磁控放电法灭弧室真空度测试电路框图

整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，最后经运算由液晶显示屏显示测得的真空度值。

注意事项

1. 仪器外壳应可靠接地；

2. 为了提高测量准确度，测试前应将真空开关外表面擦试干净；

3. 请正确选择真空管的管型；

4. 测试过程中，高压输出端会输出约20kV高压，请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离) ，磁场电压输出端输出约1600V高压，请注意安全!

5. 仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时，应立即关闭电源，重新接好磁控线圈，请注意此时磁场电压输出端会有较高电压，请接线时勿接触导体部分，以免被电容上的残余电压击伤。

6. 测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意安全！

7. 测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱，谢谢合作！

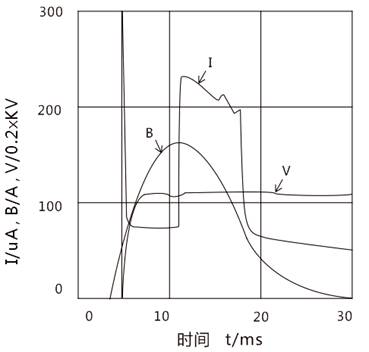

图2   放电波形图
