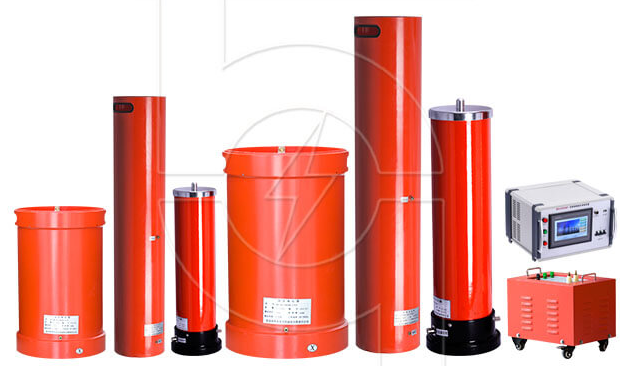

  华意电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。

  在电力系统中，需要进行交流耐压试验的电气设备主要有：电力变压器、断路器、电流互感器、电压互感器、隔离开关、电容器、电抗器等。通常这些设备都是独立安装在户内或户外，随着工业经济的发展，土地资源越来越少，为了减少电力工程建设占用的土地面积，在电力系统中大量采用GIS电气设备。GIS把每个间隔的断路器、隔离开关、电压互感器、电流互感器、避雷器组合成一个单元，再把各个单元拼接成一个整体，GIS电气设备的电容量要比单项电气设备的电容量大很多。因此各种电气设备的交流耐压试验方法是不相同的。

交流耐压试验方法及要求

  1.交流耐压试验值

  现场交流耐压试验值应为出厂试验时施加电压的80%。

  2.交流耐压试验时间

  施加规定的交流耐压值，在规定的电压值下耐压1min。

  3.试验电压的施加

  相对地及相间的耐压试验：将规定的试验电压施加到每相主回路和外壳之间，每次一相，其他相的主回路应和接地外壳相连。

  高压开关断口间的耐压试验：试验电压加到断路器断口间。断口的一侧与试验电源相连，另一侧与其他相导体和接地的外壳相连。

  4.老练试验

  老练试验是指对设备逐步施加交流耐压，可以阶梯式地或连续地加压，其目的是：

  1）将设备中可能存在的活动微粒杂质迁移到低电场区域里去，在此区域，这些微粒对设备的危险性减低，甚至没有危害。

  2）通过放电烧掉细小的微粒或电极上的毛刺，附着的尘埃等。

  老练试验的基本原则是既要达到设备净化的目的，又要尽量减少净化过程中微粒触发的击穿，还要减少对被试设备的损害，既减少设备承受较高电压作用的时间，所以逐步升压时，在低电压下可保持较长时间，在高电压下不允许长试验耐压。老练试验应在现场耐压试验前进行，和交流耐压试验一起进行。

交流耐压试验前的准备

  1.参数估算

  在现场实际工作前，首先要根据试品的固有参数初步计算整个试验中的频率、高压电流、高压侧功率及低压侧需要的电源功率。主要目的：一是确定被试品的频率应在规程允许范围内，即30Hz—300Hz间；二是合理的选择励磁变的变比，确定变频操作箱、励磁变各项参数在设备允许范围内；三是通过计算确定低压电源容量，以便正确选择低压电源变压器及配套的低压电器的容量。

  2.电抗器选择

  先由试验电压确定电抗器是否串联组合，再由电抗器电感、系统工作频率（30～300Hz）等确定试品容量范围。

  1）试品试验电压必须保证小于或等于电抗器额定电压，若单台电抗器不能满足电压要求，可采用两台或两台以上的电抗器串联来满足试验电压。

  2）确定试品允许试验频率范围（fmin ,fmax），满足30 Hz≤fmin≤fmax≤300Hz。

  3）依据电抗器电感L、试品允许试验频率范围（fmin  ,fmax），确定试品电容允许范围值（Cmin，Cmax）。



  试品与分压器电容量之和应处于（Cmin，Cmax）之间。

  若试品电容过大则采用电抗器并联的方式来满足,若试品电容过小则通过对试品进行电容补偿的方式来满足。

  在电力系统中，需要进行交流耐压试验的电气设备主要有：电力变压器、断路器、电流互感器、电压互感器、隔离开关、电容器、电抗器等。介绍了电气设备交流耐压的试验方法和要求，以及在进行交流耐压试验前要准备的工作。
