电缴故障分类及原因

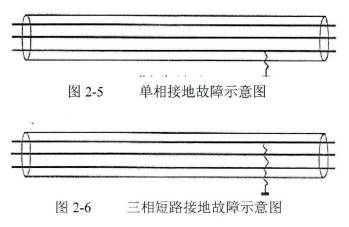

  电缆故障是指电缆在运行和试验时发生绝缘击穿、导线烧断等情况，被迫停止电力供应。电缆故障点的等效电路如图2-4所示。G是击穿间隙（击穿电压为Ug），Rf是故障点绝缘电阻，Cf是局部分布电容，这三个值之间不存在对应联系，而且随着电缆故障的不同是变化的。

电缆故障旳分类

  电缆故障的情况比较复杂因此故障分类方法也相应较多，如：按故障现象划分：电缆绝缘击穿而引起的故障；电缆外力拉断或导体烧断引起的故卑。

  按故障性质划分：接地故障、短路故障、断线故障、闪络性故障和混合故障。

  按故障部位划分：电缆本体或附件故障。

  实际的电缆故障形式是以上多种故障的组合形式出现，比较多见的是相对地、和断线并接地故障。外国有电缆故障分类如：无损坏、短路及开路故障。现在国内主要分类方式：幵路（断线）故障，低阻故障（相间或接地），高阻故障（相间或接地）。

一、低阻故障

  故障点的绝缘电阻降低为特性阻抗值或零值的故障都可以称之为低阻接地故障或短路故障。还有定义为：电缆相对地或相间的绝缘电阻低于倍的电缆特性阻抗（—般不超过时，而导体连续性良好的故障，称为低阻故障。这里需要解释的是，这个定义是从采用脉冲反射法角度考虑（不同波阻抗对反射脉冲的极性变化不同）。而如电桥法等其他探测方法，低阻、高阻故障定义与特性阻抗。

  这里给出的低阻和高阻故障的特性阻抗值不是一个绝对的区分概念，这样界定是为了划分使用低压脉冲法进行探测的故障类型，简单解释为低压脉冲法适用于绝缘电阻在10Zc以下故障。因为绝缘电阻大于10Zc的短路或接地故障，反射脉冲的衰减很大，不容易观察分析，而且脉冲宽度有限，使用低压脉冲法探测故障有观察不到反射波形的盲区。不同结构的电缆其特性阻抗是不同的。

二、开路故障

  电缆绝缘电阻无穷大或测试符合各相的绝缘电阻值，但电压负载能力差更甚者不能传输至用户端的，一相或多相导体不连续的故障，称为开路（断线）故障。

三、高阻故障

  电缆故障点的直流电阻比该电缆的特性阻抗值（大的故障都可以称为高阻故障，它是相对于低阻故障而言的，即相间、相对地绝缘电阻较大（高于因此不能用低压脉冲法测量。像刚才提到的低阻故障与高阻故障的临界值一般取，但在实际探测故障的过程中区分不这么严格。较多见的高阻故障有单相接地、两相短路或接地等。

四、泄露故障

  电缆做高压绝缘（交接性或预防性）试验，试验电压升高泄漏电流随之增大。泄露电流值在试验电压还未或者到达额定值时超出了允许范围，这种高阻故障称为泄露故障。泄漏性故障是高阻故障的一种极端形式。

五、闪络故障

  在进行交接或预防性试验时，随着电压的升高，泄露电流呈现出由低值平稳到突然增高的闪络性摆动状态，此时也可能造成电缆闪络击穿；电压稍有下降（小于闪络击穿电压），此现象即消失，但电缆仍有很好的绝缘电阻和电气性能，这就是电缆有闪络故障的表现。闪络性故障就是像这样故障点没有形成电阻通道，只有放电间隙或闪络表面故障。闪络性故障，多发于预防性试验中，它也是高阻故障的极端形式。
